产品描述:

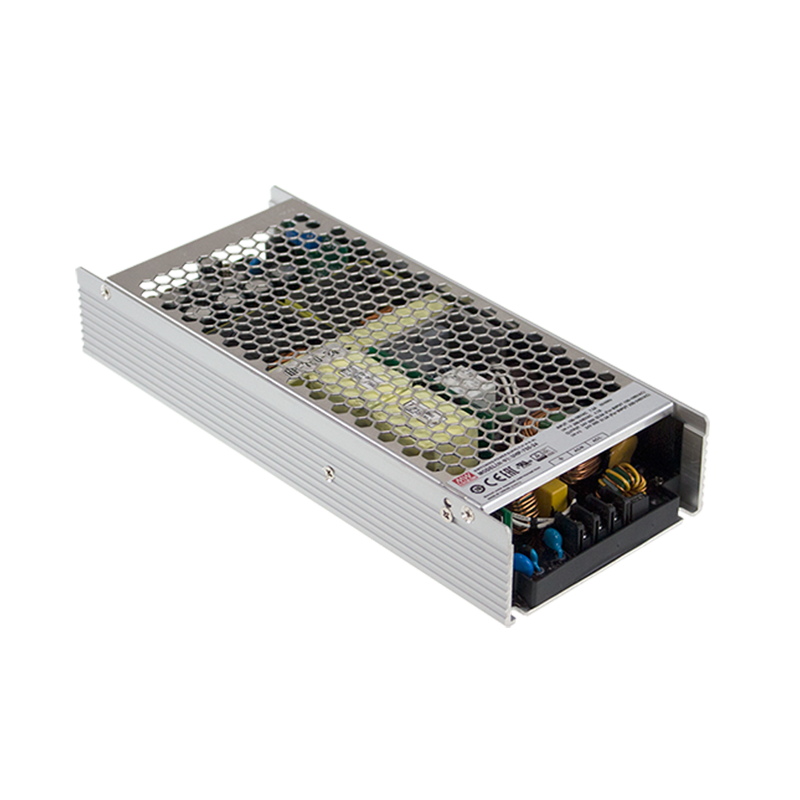

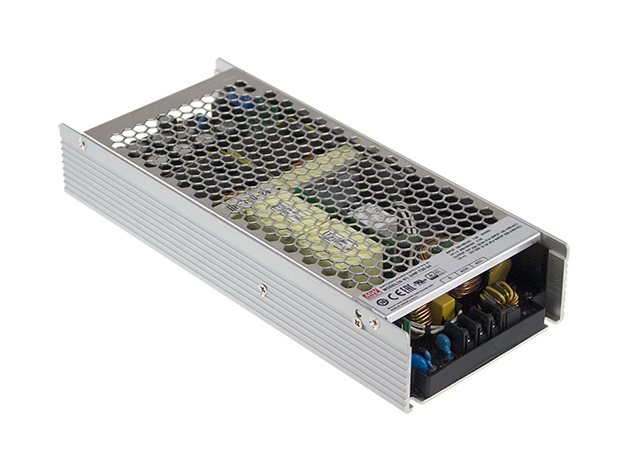

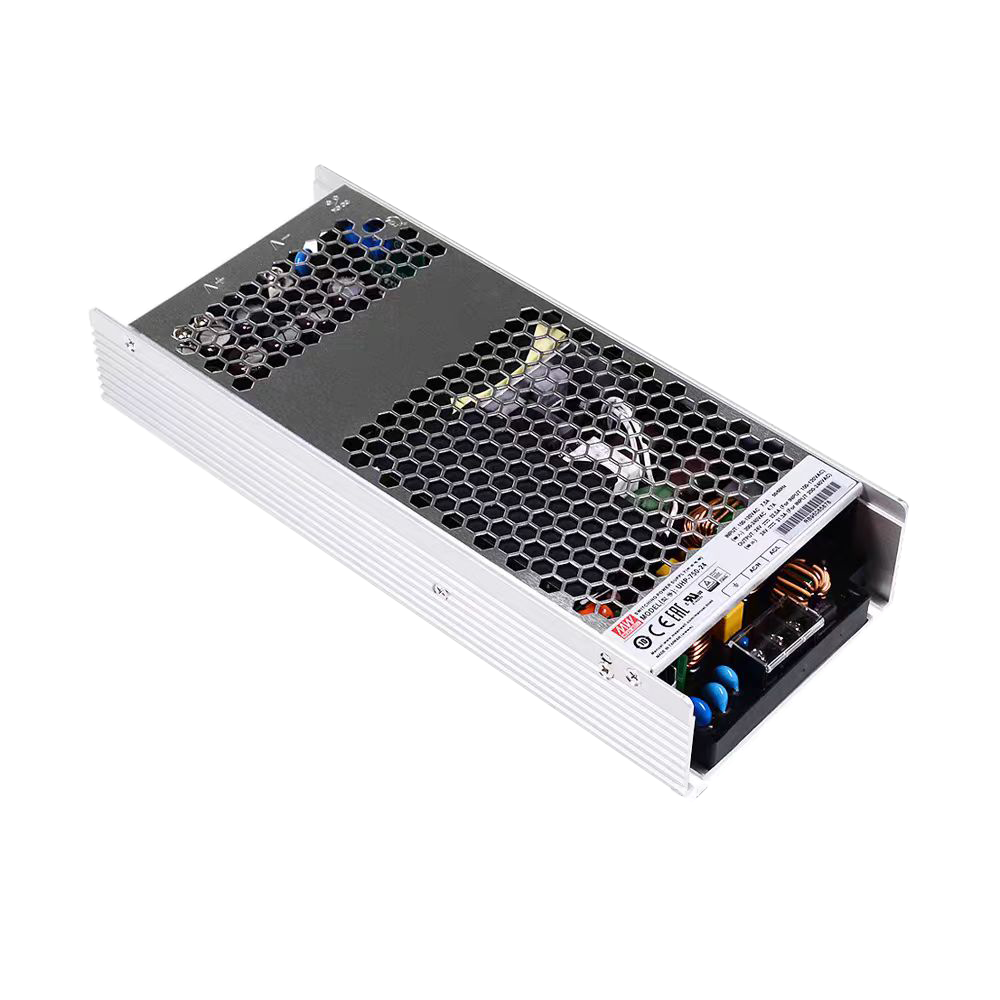

UHP-750系列是一款750W单组输出超薄型电源供应器,高度仅41mm。采用90~264VAC全范围输入,可提供12V,24V,36V和48V多种输出电压。除效率高达95%外,整系列在-30-70℃的自然风冷下无风扇运行。UHP-750具有完整的保护功能和5G抗振功能;符合国际安全法规规定,如TUV BS EN/EN62368-1,UL62368-1。UHP-750系列提供各种工业应用的高性能电源解决方案。
产品特性:
.细长型,高度41mm
.无风扇设计,自然风冷
.可承受300VAC浪涌输入5秒
.具有主动式PFC功能
.-30~+70℃工作温度
.保护种类:短路/过负载/过电压/过温度
.DCOK有效信号
.工作高度可达5000米(备注6)
·LED电源指示
产品应用:
·工业自动化机械
·工业控制系统
·机电设备
·电子仪表、设备和装置
·PoE电 源设备
(48V机型:输出直流电压范围48-57.6V)

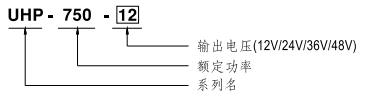

型号编码:
产品参数:
型号 UHP-750-12 UHP-750-24 UHP-750-36 UHP-750-48 输出 直流电压 12V 24V 36V 48V 额定电流 60A 31.3A 20.9A 15.7A 额定功率 720W 751.2W 752.4W 753.6W 纹波与噪声(最大)备注2 150mVp-p 200mVp-p 250mVp-p 250mVp-p 电压调整范围 1254.4V 24-28.8V 36-43.2V 48~57.6V 电压精度备注3 ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间备注4 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC(满载时) 保持时间伽.) 12ms/230VAC 12ms/115VAC 输入 电压范围备注4 90-264VAC 127-370VDC 频率范围 47~63Hz 功率因素(Typ.)备注4 PF30.95/230VAC PF30.98/115VAC(满载时) 效率(Typ.) 93.5% 95% 95% 95% 交流电流伽.) 7.5A/115VAC 3.8A/230VAC 浪涌电流(Typ.) 冷启动:20A/115VAC 40A/230VAC 漏电流 <0.75mA/240VAC 保护 过负载 额定输出功率的105%~125% 保护模式:打嗝模式,异常条件移除后可自动恢复 过电压 14.5-16V 29 ~33V 43.5 ~ 49V 59 ~ 66V 保护模式:关断输出电压,重启恢复 过温度 保护模式:关断输出电压,温度下降后可自动恢复 功能 DCOK信号 触点负载(最大):30Vdc/1A电阻负载 环境 工作温度 -30-+70°C (请参考"减额曲线”) 工作湿度 20-90% RH,无冷凝 储存温度、湿度 -40~+85°C,10~95% RH,无冷凝 温度系数 ±0.03%/°C (0-50°C) 耐振动 10~500Hz,5G10分钟/周期,X、Y、Z轴各60分钟 安规和 电磁 兼容 (备注5) 安全如范 UL62368-1JUV BS EN 正 N62368-1.EAC TPTC 004认证通过 耐压 l/P-O/P: 3.75KVAC l/P-FG: 2KVAC O/P-FG: 1.25KVAC 绝缘阻抗 l/P-O/P, l/P-FG,O/P-FG: 100M Ohms/500VDC/25°C/70%RH 电磁兼容发射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class B Harmonic Current BSEN/EN61000-3-2 Class A Voltage Flicker BSEN/EN61000-3-3 — 电磁兼容抗扰度 BS EN/EN55035 , BS EN/EN61000-6-2 Parameter Standard Test Level / Note ESD BSEN/EN61000-4-2 Level 3,8KV air; Level 2,4KV contact Radiated BSEN/EN61000-4-3 Level 3 EFT/Burst BSEN/EN61000-4-4 Level 3 Surge BSEN/EN61000-6-2 2KV/Line-Line4KV/Line-Earth Conducted BSEN/EN61000-4-6 Level 3 Magnetic Field BSEN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BSEN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods 其它 IVITBF 833.9K hrs min. Telcordia SR-332 (Bellcore); 104.9K hrs min. MIL-HDBK-217F (25°C) 尺寸 237*100*41 mm (L*W*H) 包装 1.4kg; 10pcs/15kg/0.8CUFT 备注 1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25°C环境温度下进行量测。
2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
3. 精度:包含线性调整率和负载调整率。
4.低输入电压情况下需减额输出,具体请参照减额与静态特性曲线图。
5.电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。
6.当海拔高度超过2叫0米(6500英尺)时,无风扇机型环境温度依每3.5°C/1000m比例下降,有风扇机型环境温度依每5°C/1000m比例下降。※产品免责声明: 详细请参阅-
