  •    产品描述:

    UHP-2500系列是一款2500W单组输出超薄型电源供应器,高度60mm。采用90-264VAC全范围输入,可提供24V和48V输出电压。除效率高达96%外,整系列在-30-70℃的自然风冷下无风扇运行。UHP-2500具有完整的保护功能和2G抗振功能;符合国际安全法规规定,如TUV BS EN/EN62368-1,UL62368-1。UHP-2500系列提供各种工业应用的高性能电源解决方案。

       产品特性:

    ‧细长型,高度60mm

    ‧无风扇设计,自然风冷

    ‧具有主动式PFC功能

    ‧-30~+70℃工作温度

    ‧输出电压和恒流值可调

    ‧保护种类:短路/过负载/过电压/过温度

    ‧内置遥控开、关功能

    ‧DC OK有效信号

    ‧工作高度可达5000米(备注8)

    ‧LED电源指示

    ‧可选择PMBus和CANBus通讯协议

       产品应用:

    ‧工业自动化机械

    ‧工业控制系统

    ‧机电设备

    ‧电子仪表、设备和装置

    ‧测试或测量仪器

    ‧激光机

    ‧充电相关设备

    ‧家用设备

    ‧PoE电源设备  (48V 机型:输出直流电压范围 48~57.6V)

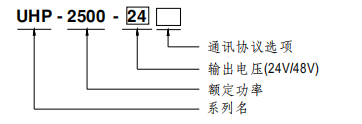

       型号编码:



       产品参数:

    型号UHP-2500-24UHP-2500-36UHP-2500-48
    输出直流电压24V36V48V
    额定电流  104.2A69.4A52. 1A
    额定功率2500.8W2498.4W2500.8W
    纹波与噪声(max)备注2300mVp-p360mVp-p480mVp-p
    电压调整范围通过内建电位器, SVR
    24~28.8V36~43.2V48~57.6V
    电压精度   备注3±1.0%±1.0%±1.0%
    线性调整率±0.5%±0.5%±0.5%
    负载调整率±1.0%±1.0%±0.5%
    启动、上升时间备注41800ms, 60ms/230VAC      1800ms, 60ms/ 115VAC(满载时)
    保持时间(Typ.) 备注416ms/230VAC(75%负载时) 10ms/230VAC(满载时);16ms/115VAC(75%负载时) 10ms/115VAC(满载时)
    输入电压范围   备注490 ~ 264VAC         250 ~ 370VDC
    频率范围47 ~ 63Hz
    功率因素(Typ.) 备注4PF≥0.95/230VAC        PF≥0.99/ 115VAC(满载时)
    效率(Typ.)95%95.5%96%
    交流电流(Typ.)15A/ 115VAC    14.3A/230VAC
    浪涌电流(Typ.)冷启动 :30A/ 115VAC    60A/230VAC
    漏电流  <0.75mA / 240VAC
    保护过负载额定电流105%~ 115%
    保护类型 :恒流限制模式 ,5 秒后关闭 O/P 电压。O/P电压下降后 ,重启恢复
    过电压30 ~ 35V45 ~ 51V60 ~ 67V
    保护模式:关断输出电压,重启恢复
    过温度保护模式:关断输出电压, 温度下降后可 自动恢复
    功能输出电压调整(PV)备注5输出电压可调整到额定电压的50- 120% 。请参考功能手册
    输出电流调整(PC)备注5输出电流可调整到额定电流的20- 100% 。请参考功能手册
    遥控开关电源开启: 短路    电源关断: 开路
    辅助电源12V@0.4A , 公差±10%, 纹波150mVp-p
    DC OK信号发出TTL信号, 电源开启= 4.5 ~ 5.5V; 电源关断= -0.5 ~ 0.5V 。请参考功能手册
    环境工作温度-30 ~ +70C (请参考 “减额曲线”)
    工作湿度20 ~ 90% RH,无冷凝
    储存温度、湿度-40 ~ +85C, 10 ~ 95% RH,无冷凝
    温度系数±0.03%/C (0~50C)
    耐振动10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟
    安规和
    电磁
    兼容
    (备注7)
    安全规范UL62368- 1, Dekra seal BS EN/EN62368- 1, EAC TP TC 004认证通过
    耐压 I/P-O/P: 3.75KVAC    I/P-FG: 2KVAC    O/P-FG: 1.25KVAC
    绝缘阻抗 I/P-O/P, I/P-FG,O/P-FG: 100M Ohms/500VDC/25C/ 70%RH
    电磁兼容发射ParameterStandardTest Level / Note
    ConductedBS EN/EN55032 (CISPR32)Class B
    RadiatedBS EN/EN55032 (CISPR32)Class A
    Harmonic CurrentBS EN/EN61000-3-2Class A
    Voltage FlickerBS EN/EN61000-3-3 -----
    电磁兼容抗扰度BS EN/EN55035, BS EN/EN61000-6-2
    ParameterStandardTest Level / Note
    ESDBS EN/EN61000-4-2Level 3, 8KV air ; Level 2, 4KV contact
    RadiatedBS EN/EN61000-4-3Level 3
    EFT / BurstBS EN/EN61000-4-4Level 3
    SurgeBS EN/EN61000-6-22KV/Line-Line 4KV/Line-Earth
    ConductedBS EN/EN61000-4-6Level 3
    Magnetic FieldBS EN/EN61000-4-8Level 4
    Voltage Dips and InterruptionsBS EN/EN61000-4- 11>95% dip 0.5 periods, 30% dip 25 periods,
    其它MTBF493.9K hrs min.     Telcordia SR-332 (Bellcore) ; 48.9K hrs min.     MIL-HDBK-217F (25C)
    尺寸310*140*60mm (L*W*H)
    包装3.5kg ; 4pcs/ 15kg/ 1.76CUFT
    备注  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
      2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
      3. 精度:包含线性调整率和负载调整率。
      4. 低输入电压情况下需减额输出,具体请参照减额与静态特性曲线图。
      5. 当用户不使用SVR时,PV/PC功能可用。
      6. 输出电压低于 Vset 的 80% 以下 5 秒后,输出将关闭,重新上电恢复。
      7. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm ,长1100mm*宽650mm的金属铁板上测试。
       电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试” 。
      8. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5C/1000m比例下降,有风扇机型环境温度依每5C/1000m比例下降。
      9. 搭配水冷板应用前请联络明纬技术人员,以确认产品与水冷系统搭配符合相关规格。
