产品描述:

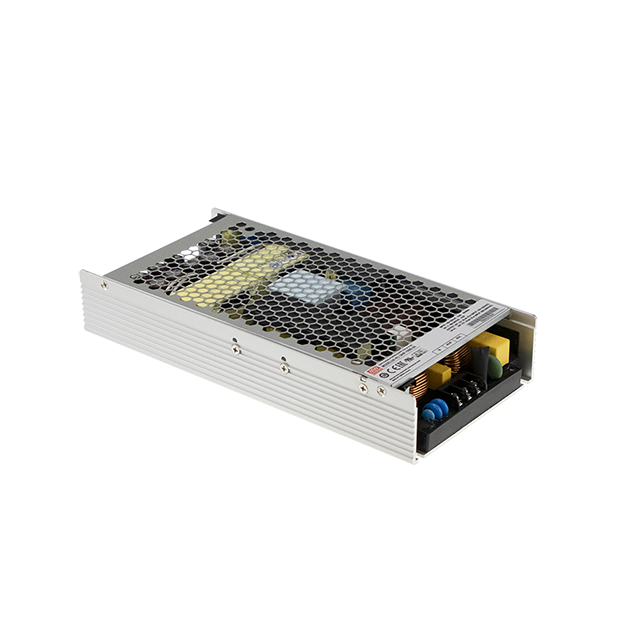

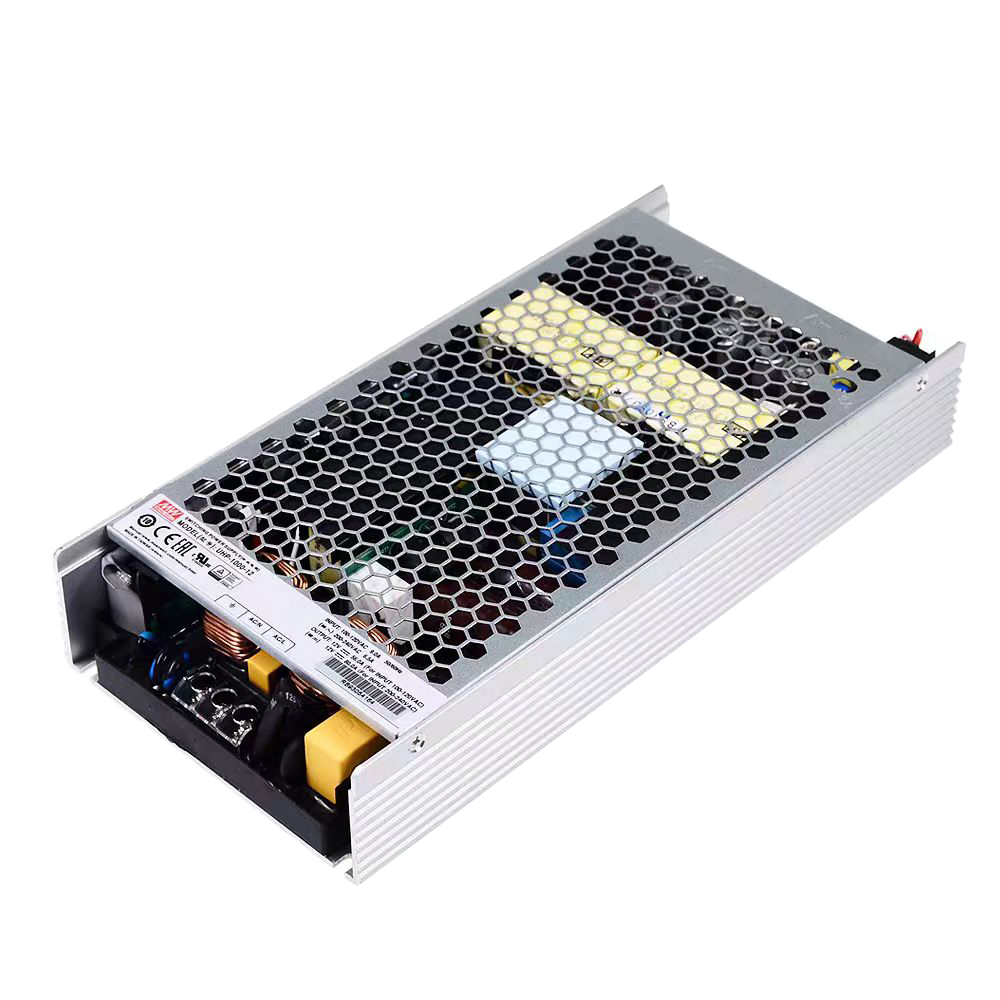

UHP-1000系列是一款1000W单组输出超薄型电源供应器,高度仅41mm。采用90-264VAC全范围输入,可提供12V,24V36V和48V多种输出电压。除效率高达96%外,整系列在-30~70℃的自然风冷下无风扇运行。UHP-1000具有完整的保护功能和5G抗振功能;符合国际安全法规规定,如TUV BS EN/EN62368-1,UL62368-1。UHP-1000系列提供各种工业应用的高性能电源解决方案。
产品特性:
‧细长型,高度41mm
‧无风扇设计,自然风冷
‧可承受300VAC浪涌输入5秒
‧具有主动式PFC功能
‧-30~+70℃工作温度
‧输出电压和恒流值可调
‧保护种类:短路/过负载/过电压/过温度
‧内置遥控开、关功能
‧DC OK有效信号
‧工作高度可达5000米(备注7)
‧LED电源指示
产品应用:
‧工业自动化机械
‧工业控制系统
‧机电设备
‧电子仪表、设备和装置
‧测试或测量仪器
‧激光机
‧充电相关设备
‧PoE电源设备 (48V 机型:输出直流电压范围 48~57.6V)

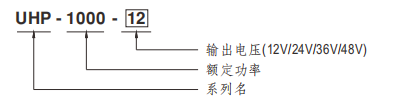

型号编码:
产品参数:
型号 UHP-1000-12 UHP-1000-24 UHP-1000-36 UHP-1000-48 输出 直流电压 12V 24V 36V 48V 额定电流 80A 42A 28A 21A 额定功率 960W 1008W 1008W 1008W 纹波与噪声(max)备注2 150mVp-p 240mVp-p 240mVp-p 300mVp-p 电压调整范围 通过内建电位器, SVR 12~ 14.4V 24~28.8V 36~43.2V 48~57.6V 电压精度 备注3 ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间备注4 1000ms, 50ms/230VAC 1000ms, 50ms/ 115VAC(满载时) 保持时间(Typ.) 12ms/230VAC 12ms/ 115VAC 输入 电压范围 备注4 90 ~ 264VAC 250 ~ 370VDC 频率范围 47 ~ 63Hz 功率因素(Typ.) 备注4 PF≥0.95/230VAC PF≥0.99/ 115VAC(满载时) 效率(Typ.) 94% 95% 95.5% 96% 交流电流(Typ.) 10. 1A/ 115VAC 5.3A/230VAC 浪涌电流(Typ.) 冷启动 :20A/ 115VAC 40A/230VAC 漏电流 <0.75mA / 240VAC 保护 过负载 额定输出功率的105%~ 120% 保护模式:恒流限制延迟3秒后关闭输出电压, 重启后恢复 短路 保护模式:恒流限制延迟3秒后关闭输出电压, 重启后恢复 过电压 14.5 ~ 16V 29 ~ 33V 43.5 ~ 49V 59 ~ 66V 保护模式:关断输出电压,重启恢复 过温度 保护模式:关断输出电压, 温度下降后可 自动恢复 功能 输出电压调整(PV)备注5 输出电压可调整到额定电压的50- 120% 。请参考功能手册 输出电流调整(PC)备注5 输出电流可调整到额定电流的20- 100% 。请参考功能手册 遥控开关 电源开启: "低" <0 ~ 0.5V或短路 电源关断: "高" >2 ~ 5V或开路 辅助电源 12V@0.5A , 公差±10%, 纹波150mVp-p DC OK信号 发出TTL信号, 电源开启= 4.5 ~ 5.5V; 电源关断= -0. 1 ~ 0.5V 。请参考功能手册 环境 工作温度 -30 ~ +70C(请参考 “减额曲线”) 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85C, 10 ~ 95% RH,无冷凝 温度系数 ±0.03%/C (0~50C) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 安规和
电磁
兼容
(备注6)安全规范 UL62368- 1, TUV BS EN/EN62368- 1, EAC TP TC 004认证通过 耐压 I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC 绝缘阻抗 I/P-O/P, I/P-FG,O/P-FG: 100M Ohms/500VDC/25C/ 70%RH 电磁兼容发射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 电磁兼容抗扰度 BS EN/EN55035, BS EN/EN61000-6-2 Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-6-2 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4- 11
>95% dip 0.5 periods, 30% dip 25 periods,其它 MTBF 662.3K hrs min. Telcordia SR-332 (Bellcore) ; 69.8K hrs min. MIL-HDBK-217F (25C) 尺寸 240*115*41mm (L*W*H) 包装 1.74kg ; 8pcs/ 14.9kg/0.74CUFT 备注 1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
3. 精度:包含线性调整率和负载调整率。
4. 低输入电压情况下需减额输出,具体请参照减额与静态特性曲线图。
5. 当用户不使用SVR时,PV/PC功能可用。
6. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm ,长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。
7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5C/1000m比例下降,有风扇机型环境温度依每5C/1000m比例下降。
※ 产品免责声明:详细请参阅-
