产品描述：

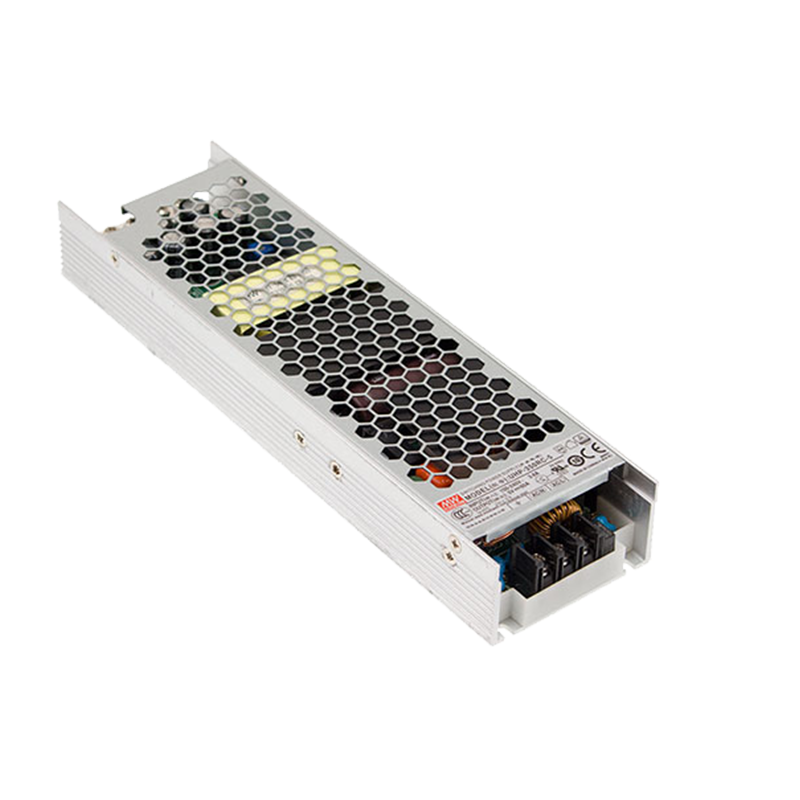

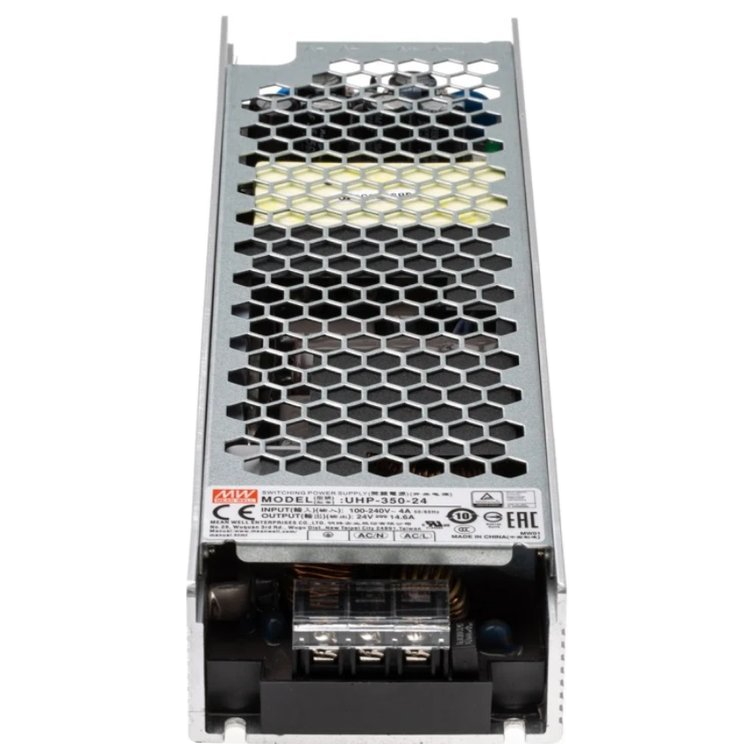

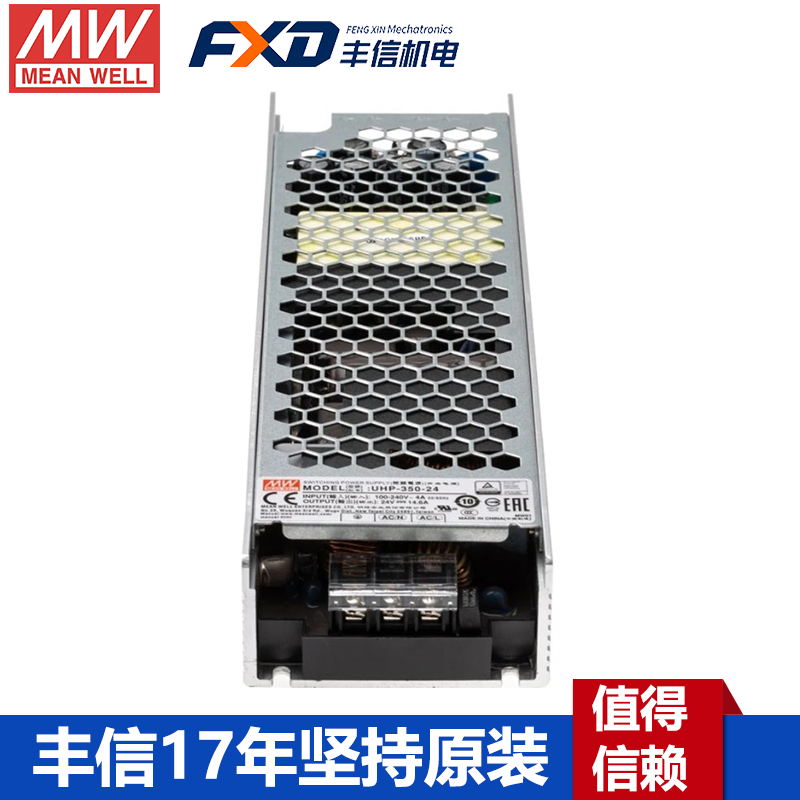

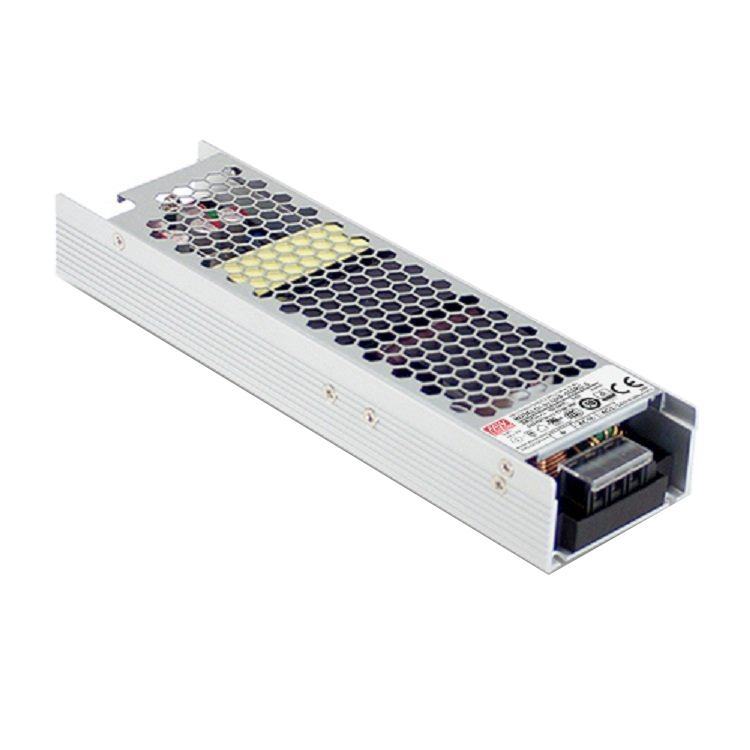

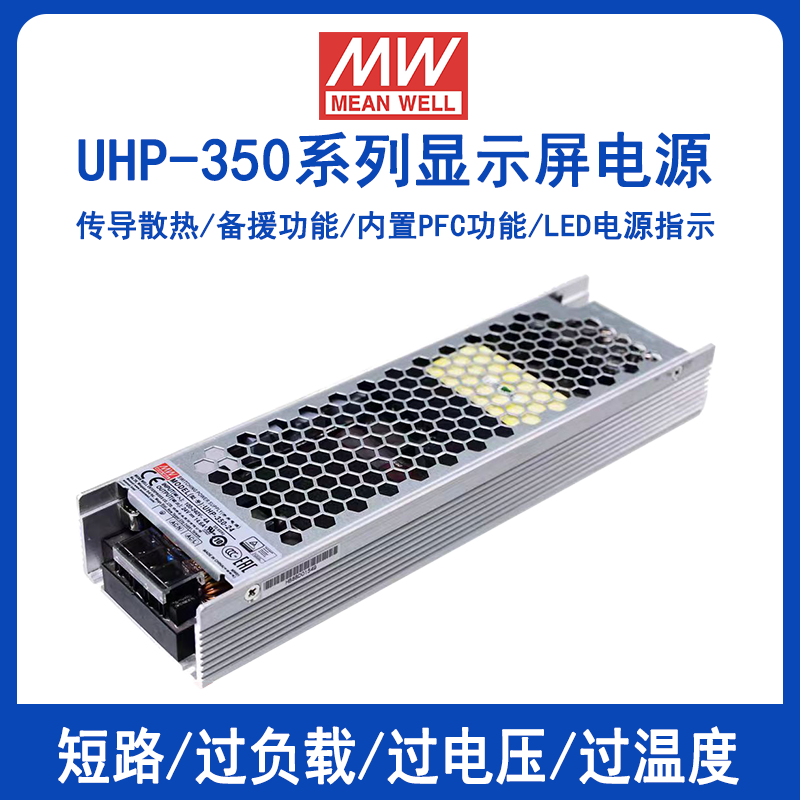

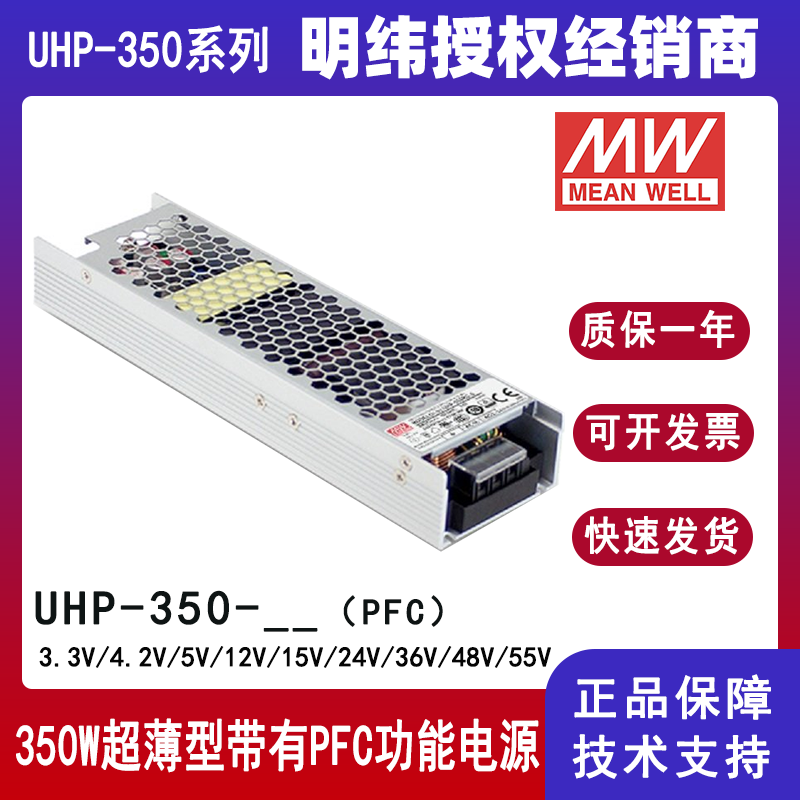

UHP-350系列是一款350W单组输出超薄型电源供应器，高度仅31mm。采用90~264VAC全范围输入， 可提供3.3V,4.2V,5V,12V,15V,24V,36V,48V和55V多种输出电压。除效率高达94%外，整系列在-30℃~70℃ 的自然风冷下无风扇运行。UHP-350具有完整的保护功能和5G抗振功能；符合国际安全法规规定， 如TUV BS EN/EN62368-1,BS EN/EN60335-1,UL62368-1和GB 4943.1。UHP-350系列提供各种工业应用的 高性能电源解决方案。
产品特性：
‧细长型，高度31mm
‧无风扇设计，350W自然风冷
‧可承受300VAC浪涌输入5秒
‧具有主动式PFC功能
‧-30~+70℃工作温度
‧保护种类：短路/过负载/过电压/过温度
‧DC OK有效信号和冗余功能(可选)
‧工作高度可达5000米(备注5)
‧LED电源指示
产品应用：
‧工业自动化机械
‧工业控制系统
‧机械和电气设备
‧电子仪表、设备和装置
‧家用电器
‧ LED显示屏应用
‧ PoE电源设备(55V机型)

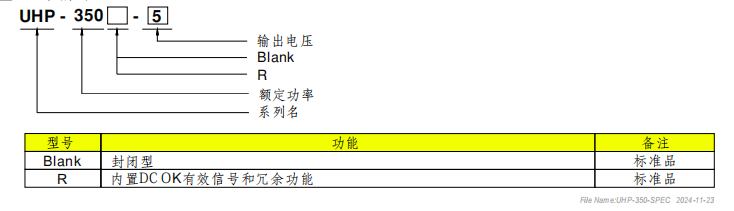

型号编码：
产品规格：
型号 UHP-350-3.3 UHP-350-4.2 UHP-350-5 UHP-350-12 UHP-350-15 UHP-350-24 UHP-350-36 UHP-350-48 UHP-350-55 输出 直流电压 3.3V 4.2V 5V 12V 15V 24V 36V 48V 55V 额定电流 60A 60A 60A 29.2A 23.4A 14.6A 9.75A 7.3A 6.3A 额定功率 198W 252W 300W 350.4W 351W 350.4W 351W 350.4W 350W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 200mVp-p 200mVp-p 200mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p 电压调整范围 3.2~3.5V 3.6~4.4V 4.5~5.5V 11.4~ 12.6V 14.3~ 15.8V 22.8~25.2V 34.2~37.8V 45.6~50.4V 45~58V 电压精度 备注3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.3% ±0.3% ±0.3% 负载调整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 2000ms, 80ms/230VAC 3000ms, 80ms/ 115VAC(满载时)；55V机型启动时间为550ms/230VAC 保持时间(Typ.) 10ms/230VAC 10ms/ 115VAC 输入 电压范围 备注4 90 ~ 264VAC 127 ~ 370VDC 频率范围 47 ~ 63Hz 功率因素(Typ.) PF≥0.94/230VAC PF≥0.98/ 115VAC(满载时) 效率(Typ.) 88.5% 89% 90% 91% 92% 94% 94% 94% 94% 交流电流(Typ.) 4A/ 115VAC 2A/230VAC 浪涌电流(Typ.备注8) 冷启动 ：30A/ 115VAC 60A/230VAC 漏电流 <0.75mA / 240VAC 保护 过负载 额定输出功率的110%~ 140% 保护模式:打嗝模式, 异常条件移除后可自动恢复 过电压 3.8~ 4.6V 4.62 ~ 5.46V 5.75 ~ 6.75V 13.2 ~ 15.6V 16.5 ~ 19.5V 26.4 ~ 31.2V 39.6 ~46.8V 52.8 ~ 62.4V 60 ~ 69V 保护模式:关断输出电压, 重启恢复 过温度 保护模式:关断输出电压, 温度下降后可 自动恢复 功能 DC OK信号(可选) 触点负载(最大):15Vdc/ 10mA电阻负载 冗余(可选) 并联保护： 对于并联应用 ， 当一个PSU无法工作时 ，另一个PSU将自动启用。
这可以防止系统崩溃 ，并提供系统的可靠性环境 工作温度 -30 ~ +70C (请参考“减额曲线”) 工作湿度 20 ~ 95% RH,无冷凝 储存温度、湿度 -40 ~ +85C, 10 ~ 95% RH,无冷凝 温度系数 ±0.03%/C (0 ~ 50C) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 安规和
电磁
兼容
(备注6)安全规范 UL62368- 1,TUV BS EN/EN62368- 1,BS EN/EN60335- 1(55V机型除外),CCC GB4943,BSMI CNS14336- 1,
EAC TP TC 004认证通过 ，设计参考BS EN/EN61558- 1,-2- 16耐压 I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC 绝缘阻抗 I/P-O/P, I/P-FG,O/P-FG:100M Ohms/500VDC/25C/ 70%RH 电磁兼容发射 符合BS EN/EN55032,GB9254,Class B, BS EN/EN55014,BS EN/EN61000-3-2,-3, BSMI CNS13438, EAC TP TC 020 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8, 11;BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN55035, 重工业等级,
EAC TP TC 020其它 MTBF 1791.2 K hrs min. Telcordia SR-332 (Bellcore) ; 253.4K hrs min. MIL-HDBK-217F (25C) 尺寸 220*62*31mm (L*W*H) 包装 0.68 kg;16 pcs/ 11.88 kg/0.63CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含线性调整率和负载调整率。
4. 低输入电压情况下需减额输出，具体请参照静态特性曲线图。
5. 当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5C/1000米，有风扇机型操作环温需调降5C/1000米。
6. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm ，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
7. 根据实际测量,R型效率略低于Blank型
8. 浪涌电流参数的精度为10%
