产品描述:
UHP-1500系列是一款1500W单组输出传导冷却型电源供应器,高度仅41mm。采用90-264VAC全范围输入,可提供24V,和48V输出电压。除效率高达96%外,整系列在-30-70℃的自然风冷下无风扇运行。UHP-1500具有完整的保护功能和5G抗振功能;符合国际安全法规规定,如TUVBSENEN62368-1,UL62368-1。UHP-1500系列提供各种工业应用的高性能电源解决方案。

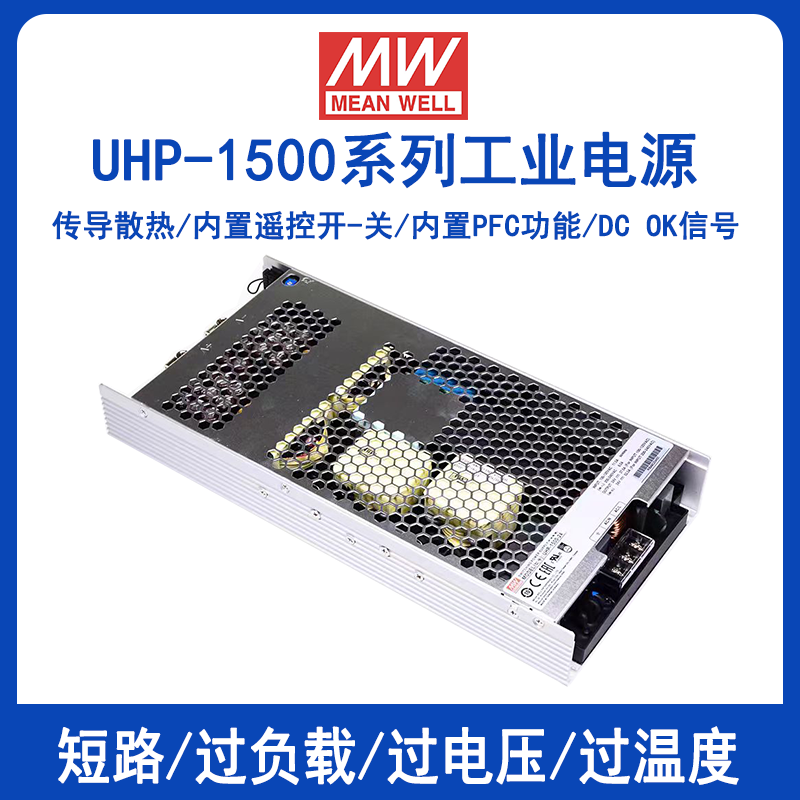

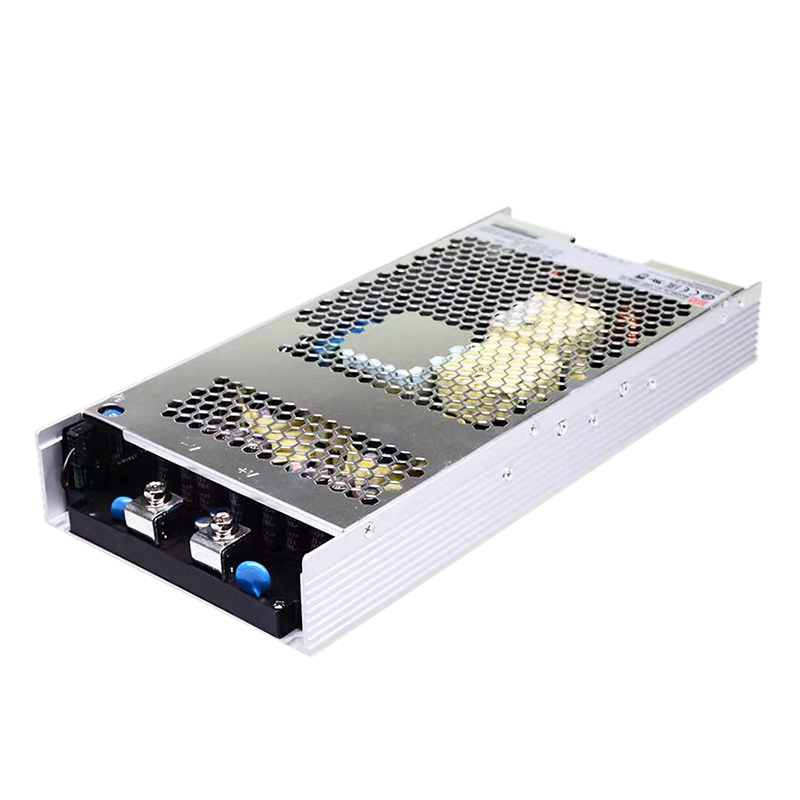

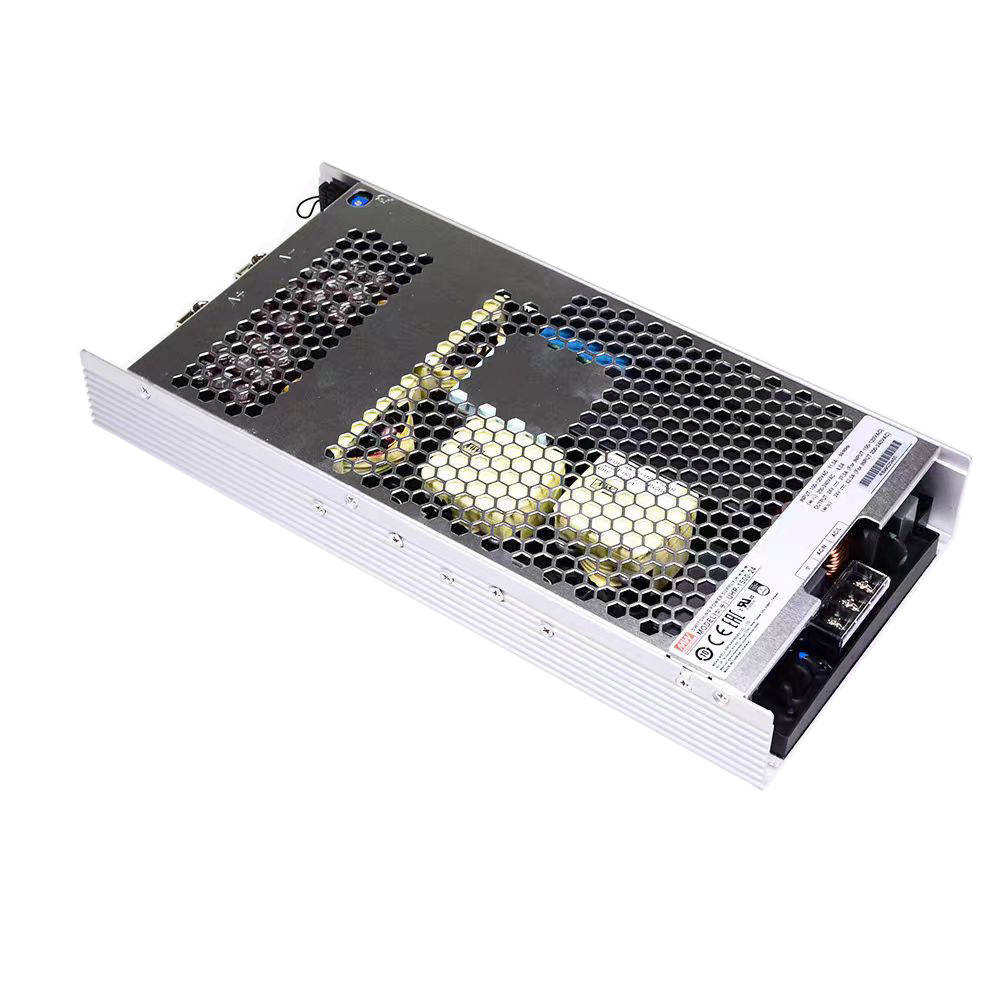

产品特性:
‧细长型,高度41mm
‧无风扇设计,自然风冷
‧具有主动式PFC功能
‧-30~+70℃工作温度
‧输出电压和恒流值可调
‧保护种类:短路/过负载/过电压/过温度
‧内置遥控开、关功能
‧DC OK有效信号
‧工作高度可达5000米(备注8)
‧LED电源指示
‧可选择PMBus和CANBus通讯协议
产品应用:
‧工业自动化机械
‧工业控制系统
‧机电设备
‧电子仪表、设备和装置
‧测试或测量仪器
‧激光机
‧充电相关设备
‧家用设备
‧PoE电源设备 (48V 机型:输出直流电压范围 48~57.6V)

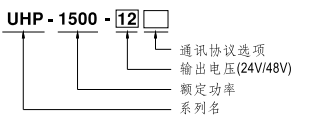

型号编码:
产品参数:
型号 UHP-1500-24 UHP-1500-48 输出 直流电压 24V 48V 额定电流 62.5A 31.5A 额定功率 1500W 1512W 纹波与噪声(max)备注2 240mVp-p 350mVp-p 电压调整范围 通过内建电位器,SVR 24-28.8V 48-57.6V 电压精度 备注3 ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% 负载调整率 ±0.5% ±0.5% 启动、上升时间备注4 1800ms, 60ms/230VAC 1800ms! 60ms/115VAC(满载时) 保持时间(Typ.)备注4 16ms/230VAC(75% 负载时)10ms/230VAC(满载时);16ms/115VAC(75% 负载时)10ms/115VAC(满载时) 输入 电压范围 备注4 90-264VAC 250 - 370VDC 频率范围 47-63HZ 功率因素(Typ.) 备注4 PF30.95/230VAC PF30.99/115VAC(满载时) 效率(Typ.) 95% 96% 交流电流(肺) 11A/115VAC 8A/230VAC 浪涌电流(Typ.) 冷启动:30A/115VAC 60A/230VAC 漏电流 <0.75mA/240VAC 保护 过负载 额定电流105%-115% 保护类型:恒流限制模式,5秒后关闭O/P电压。O/P电压下降后,重启恢复 短路 保护模式:恒流限制延迟5秒后关闭输出电压,重丿 官后恢复 过电压 30 ~ 35V 60~ 67V 保护模式:关断输出电压,重启恢复 过温度 保护模式:关断输出电压,温度下降后可自动恢复 功能 输出电压调整(PV)备注5 输出电压可调整到额定电压的50-120%。请参考功能手册 输出电流调整(PC)备注5 输出电流可调整到额定电流的20-100%o请参考功能手册 遥控开关 电源开启:短路 电源关断:开路 辅助电源 12V@0.4A,公差±10%,纹波 150mVp-p DCOK信号 发出TTL信号,电源开启= 4.5-5.5V;电源关断=-0.5-0.5Vo请参考功能手册 环境 工作温度 -30~+70°C (请参考"减额曲线") 工作湿度 20-90% RH,无冷凝 储存温度、湿度 -40 ~ +85°C ,10-95% RH,无冷凝 温度系数 ±0.03%/°C (0~50°C) 耐振动 10~500Hz,5G10分钟/周期,X、Y、Z轴各60分钟 安规和 电磁 兼容 (备注8) 安全猊范 UL62368-1,Dekra seal BS EN/EN62368-1, EAC TP TC 004认证通过 耐压 备注7 l/P-O/P: 3.75KVAC l/P-FG: 2KVAC O/P-FG: 1.25KVAC 绝缘阻抗 备注7 l/P-O/P, l/P-FG.O/P-FG: 100M Ohms/500VDC/25°C/ 70%RH Parameter Standard Test Level /Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN正N55032 (CISPR32) Class A Harmonic Current BSEN/EN61000-3-2 Class A Voltage Flicker BSEN/EN61000-3-3 — BS EN/EN55035, BS EN/EN6100( )-6-2 Parameter Standard Test Level /Note ESD BSEN/EN61000-4-2 Level 3,8KV air; Level 2,4KV contact Radiated BSEN/EN61000-4-3 Level 3 EFT/Burst BSEN/EN61000-4-4 Level 3 Surge BSEN/EN61000-6-2 2KV/Line-Line 4KV/Line-Earth Conducted BSEN/EN61000-4-6 Level 3 Magnetic Field BSEN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BSEN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods 其它 MTBF 535.4K hrs min. Telcordia SR-332 (Bellcore); 56.7K hrs min. MIL-HDBK-217F (25°C) 尺寸 290*140*41 mm (L*W*H) 包装 2.51kg; 6pcs/16.06kg/0.86CUFT 备注 1. 如未特别说明,所有规格参數均在输入为230以C、额定负载、25°C环境温度下进行量测。
2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电恣,在20MHZ带宽下进行量测。
3. 精度:包含线性调整率和负载调整率。
4. 低输入电压情况下需减额输出,具体请参照减额与静态特性曲线图。
5. 当用户不使用SVR时,PV/PC功能可用。
6. 输出电压低于Vset的80%以下5秒后,输出将关闭,重新上电恢复。
7. 在耐压和隔离电阻测试过程中,螺丝“A"要暂时移除且將另一頭FG線做絕緣處置,测试之后要求装回去。
8. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼恣相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。
9.当海拔高度超过2000米(6500英尺)时,无风扇机型环境溫度依每3.5°C/1000m比例下降,有风扇机型环境溫度依每5°C/1000m比例下降。
