明纬电源UHP-500-24超薄型PFC高效显示屏机械电源3.3V5V12V24V36V48V

  • 发布日期:2022-06-10
  • 访问量:1115 次
微信二维码 微信扫码咨询

全国咨询服务热线:

0769-22800616 18825500688
  • 产品介绍
  • 相关产品
  •    产品描述:

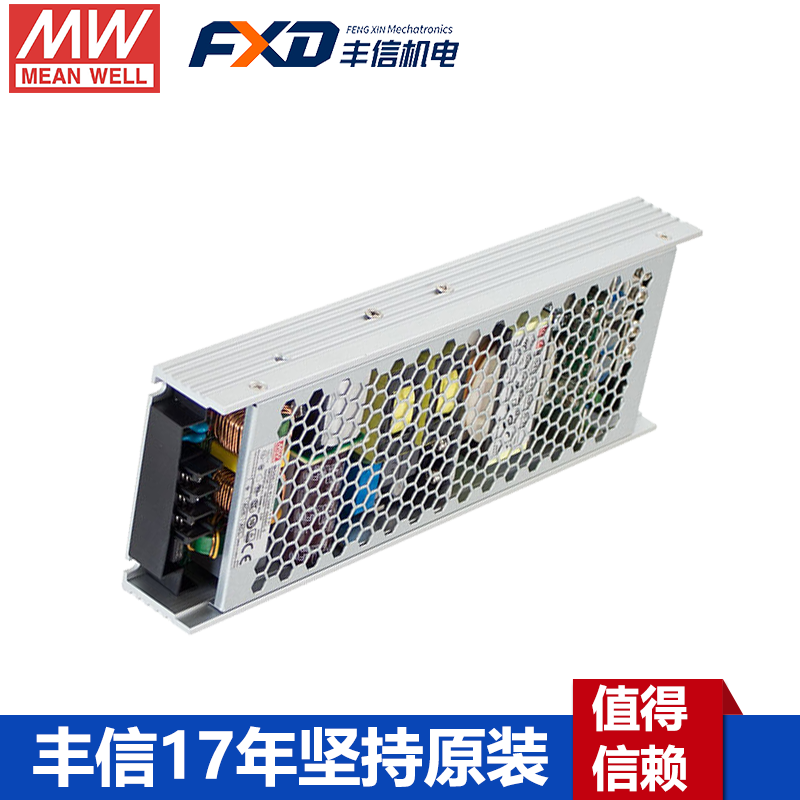

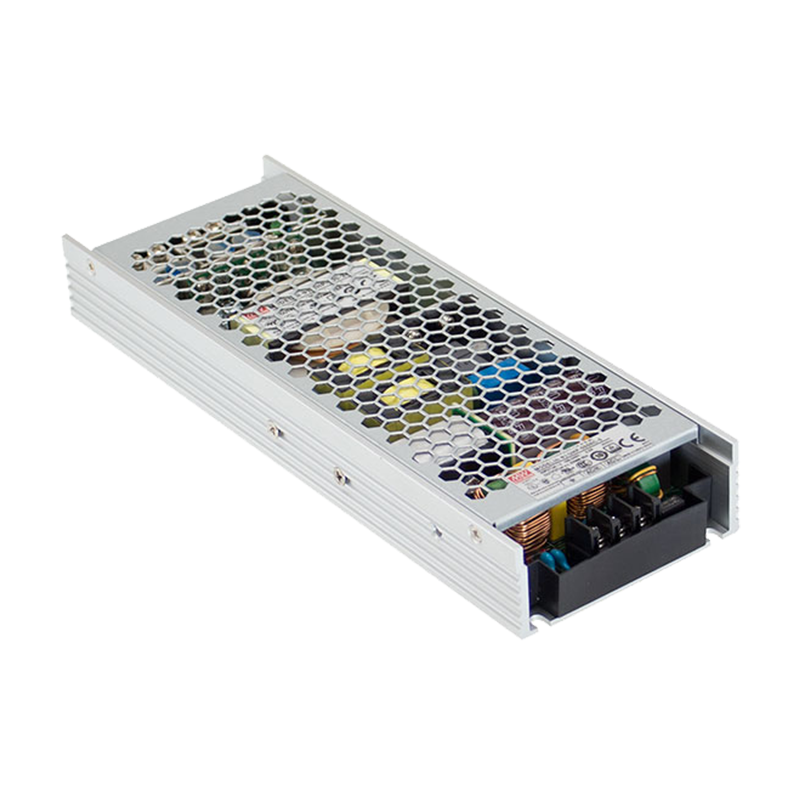

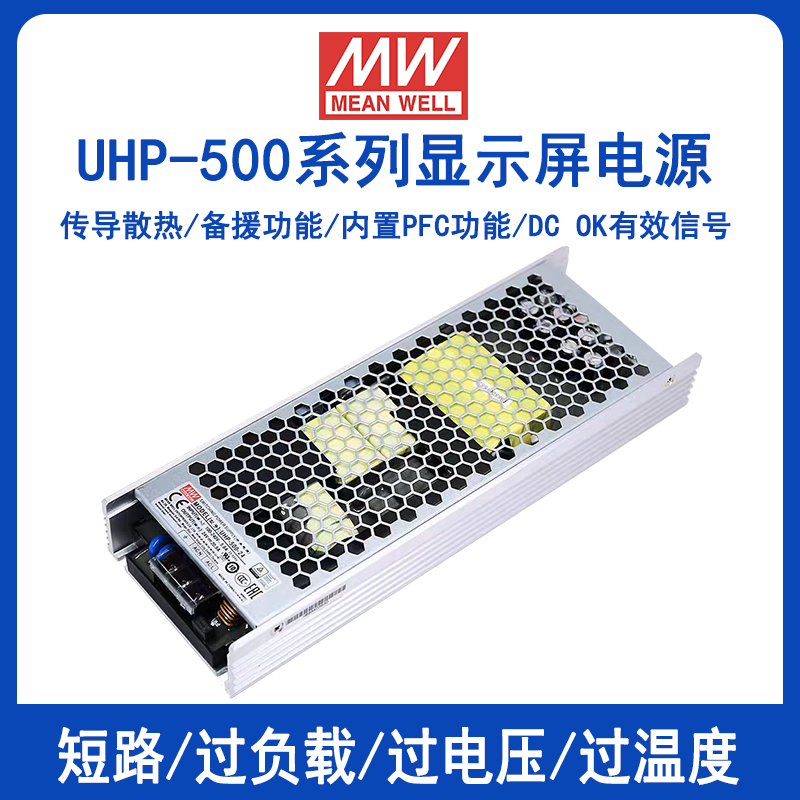

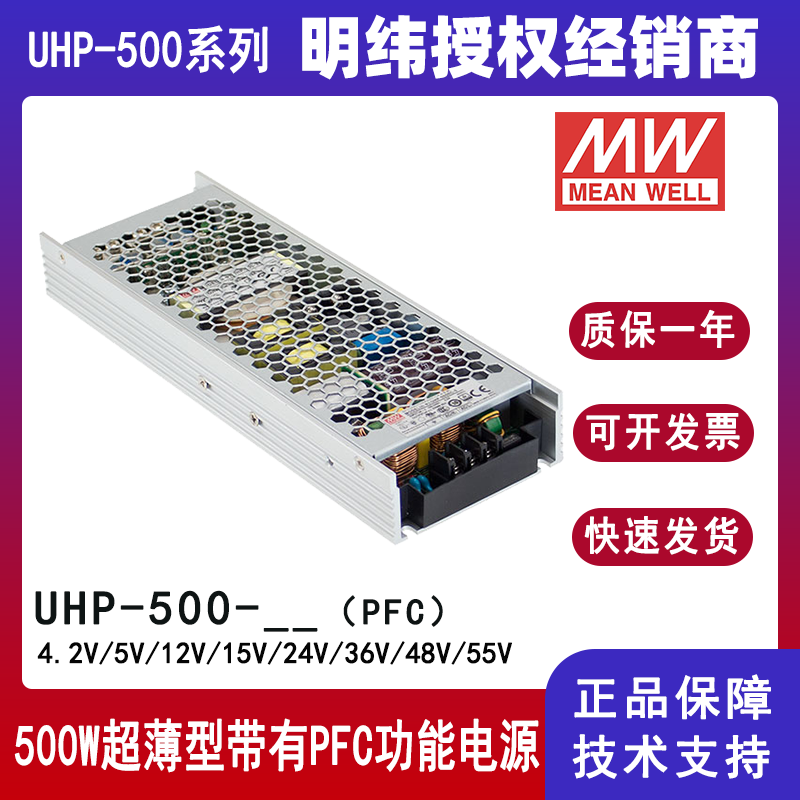

    UHP-500系列是一款500W单组输出超薄型电源供应器,高度仅31mm。采用90~264VAC全范围输入, 可提供4.2V, 5V, 12V, 15V, 24V, 36V,48V和55V多种输出电压。除效率高达95%外,整系列在-30 ~70℃ 的自然风冷下无风扇运行。UHP-500具有完整的保护功能和5G抗振功能;符合国际安全法规规定, 如TUV BS EN/EN62368-1,UL62368-1和GB 4943.1。UHP-500系列提供各种工业应用的高性能电源解决方案。

       产品特性:

    .细长型,高度31mm

    .无风扇设计,500W自然风冷

    .可承受300VAC浪涌输入5秒

    .具有主动式PFC功能

    .-30~+70℃工作温度

    .保护种类:短路/过负载/过电压/过温度

    .DC OK有效信号和冗余功能(可选)

    .工作高度可达5000米(备注5)

    .LED电源指示

       产品应用:

    .工业自动化机械

    .工业控制系统

    .机械和电气设备

    .电子仪表、设备和装置

    .LED显示屏应用 . PoE电源设备(55V机型)

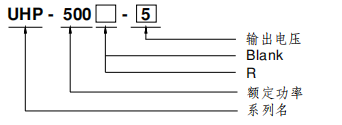

       型号编码:



       产品参数:

    型号UHP-500-4.2UHP-500-5UHP-500-12UHP-500-15UHP-500-24UHP-500-36UHP-500-48UHP-500-55
    输出直流电压4.2V5V12V15V24V36V48V55V
    额定电流80A80A41.7A33.4A20.9A13.9A10.45A8.9A
    额定功率336W400W500.4W501W501.6W500.4W501.6W500W
    纹波与噪声(max)备注2200mVp-p200mVp-p200mVp-p200mVp-p240mVp-p360mVp-p360mVp-p500mVp-p
    电压调整范围3.6~4.4V4.5~5.5V11.4~ 12.6V14.3~ 15.8V22.8~25.2V34.2~37.8V45.6~50.4V45~58V
    电压精度   备注3±2.0%±2.0%±1.0%±1.0%±1.0%±1.0%±1.0%±1.0%
    线性调整率±0.5%±0.5%±0.3%±0.3%±0.3%±0.3%±0.3%±0.3%
    负载调整率±1.0%±1.0%±0.5%±0.5%±0.5%±0.5%±0.5%±0.5%
    启动、上升时间1000ms, 50ms/230VAC         1000ms, 50ms/115VAC(满载时); 55V机型启动时间为550ms/230VAC
    保持时间(Typ.)12ms/230VAC      12ms/115VAC
    输入电压范围   备注490 ~ 264VAC        127 ~ 370VDC
    频率范围47 ~ 63Hz
    功率因素(Typ.)PF≥0.95/230VAC   PF≥0.98/115VAC(满载时)
    效率(Typ.)89%90%94%94%94.5%95%95%95%
    交流电流(Typ.)4.85A/ 115VAC       2.6A/230VAC
    浪涌电流(Typ.备注9)冷启动:30A/115VAC      60A/230VAC
    漏电流  <0.75mA / 240VAC
    保护过负载额定输出功率的110%~ 140%
    保护模式:打嗝模式, 异常条件移除后可自动恢复
    过电压4.62 ~ 5.46V5.75 ~ 6.75V13.2 ~ 15.6V16.5 ~ 19.5V26.4 ~ 31.2V39.6 ~46.8V52.8 ~ 62.4V60 ~ 69V
    保护模式:关断输出电压,重启恢复
    过温度保护模式:关断输出电压, 温度下降后可 自动恢复
    功能DC OK信号(可选)触点负载(最大):30Vdc/ 1A电阻负载
    冗余(可选)并联保护:对于并联应用 , 当一个PSU无法工作时 ,另一个PSU将自动启用。
    这可以防止系统崩溃 ,并提供系统的可靠性
    环境工作温度-30 ~ +70C (请参考 “减额曲线”)
    工作湿度20 ~ 95% RH,无冷凝
    储存温度、湿度-40 ~ +85C, 10 ~ 95% RH,无冷凝
    温度系数±0.03%/C (0 ~ 50C)
    耐振动10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟
    安规和
      电磁
    兼容
        (备注6)
    安全规范UL62368- 1,TUV BS EN/EN62368- 1, BS EN/EN60335- 1(55V机型除外),BS EN/EN61558- 1,BS EN/EN61558-2- 16,
    CCC GB4943, BSMI CNS14336- 1, EAC TP TC 004认证通过,设计参考AS/NZS 61558. 1/2. 16, AS/NZS 62368. 1
    耐压 I/P-O/P:3.75KVAC    I/P-FG:2KVAC    O/P-FG:1.25KVAC
    绝缘阻抗 I/P-O/P, I/P-FG,O/P-FG:100M Ohms/500VDC/25C/ 70%RH
    电磁兼容发射符合BS EN/EN55032,GB/T9254,Class B, BS EN/EN61000-3-2,-3, BSMI CNS13438, EAC TP TC 020
    电磁兼容抗扰度符合BS EN/EN61000-4-2,3,4,5,6,8, 11;BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN55035, 重工业等级,
    EAC TP TC 020
    其它MTBF1264. 1 K hrs min.     Telcordia SR-332 (Bellcore) ;  167.6K hrs min.     MIL-HDBK-217F (25C)
    尺寸232*81*31mm (L*W*H)
    包装0.905kg; 16pcs/ 15.48kg/0.82CUFT
    备注1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
    2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
    3. 精度:包含线性调整率和负载调整率。
    4. 低输入电压情况下需减额输出,具体请参照静态特性曲线图。
    5. 当操作海拔高于2000米(6500ft)时,操作环温需调降3.5C/1000米。
      6. 电源应视为系统内元件的一部分,电源需结合终端设备进行电磁兼容相关确认。
      有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。
    7. 请参考静态特性曲线。
    8. 根据实际测量,R型效率略低于Blank型。
    9. 浪涌电流参数的精度为10%。
    10. RCM采自愿性标示, 符合AS/NZS4417.1中所规范的IEC或AS/NZS标准。
