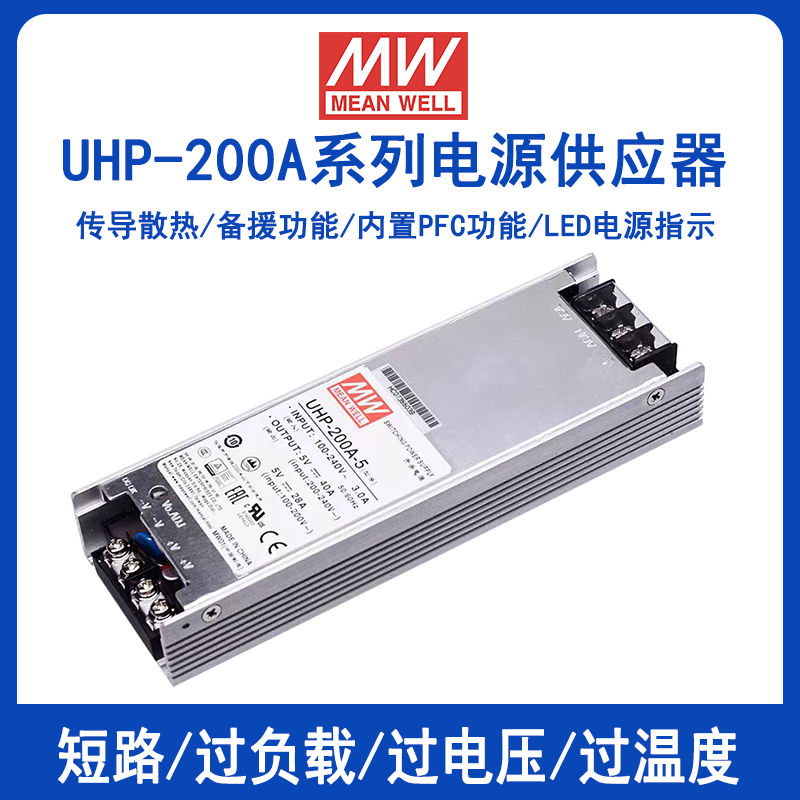

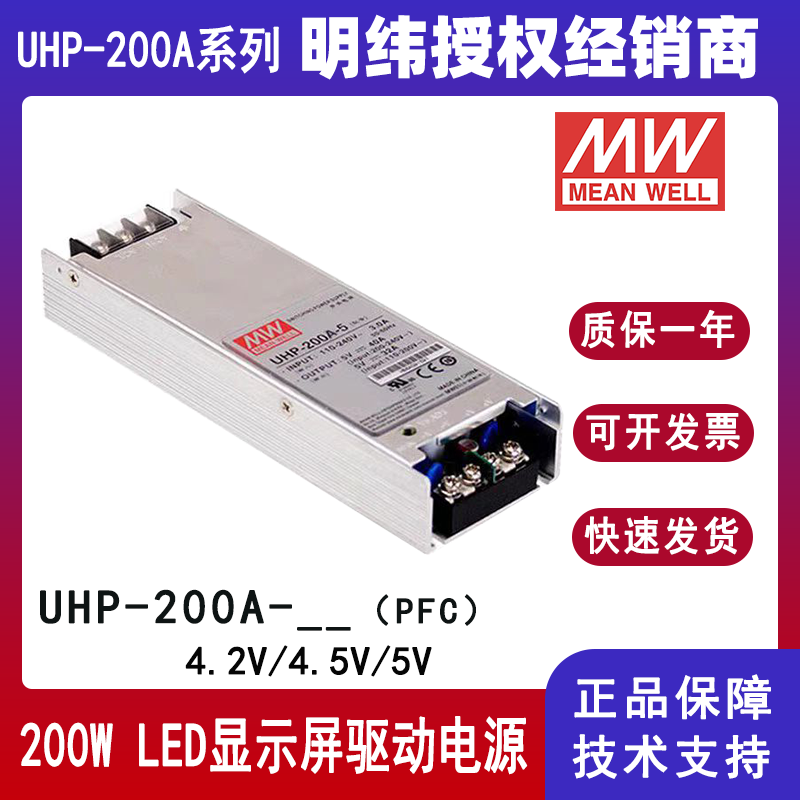

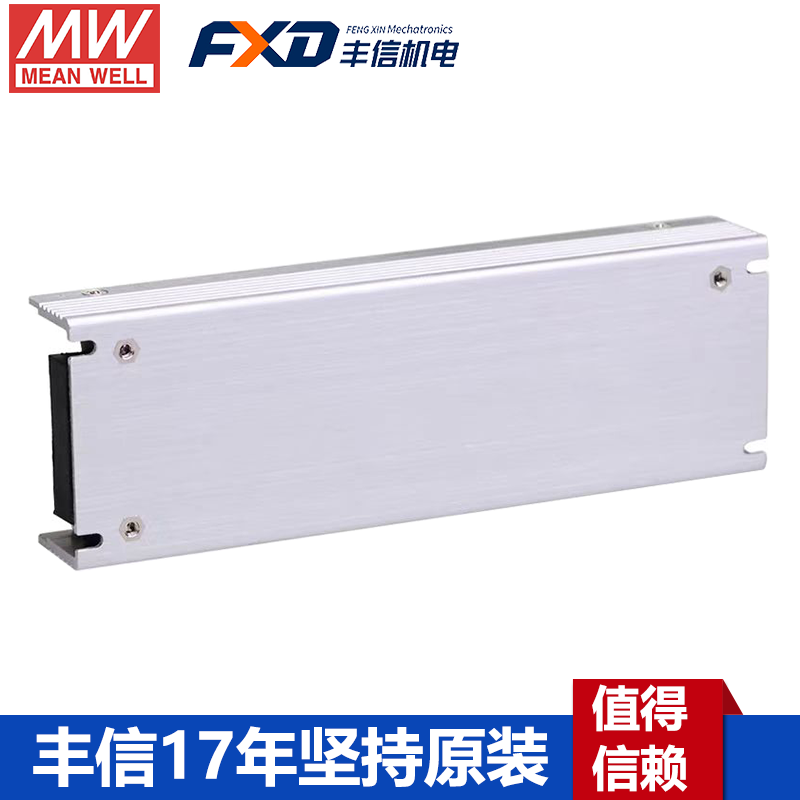

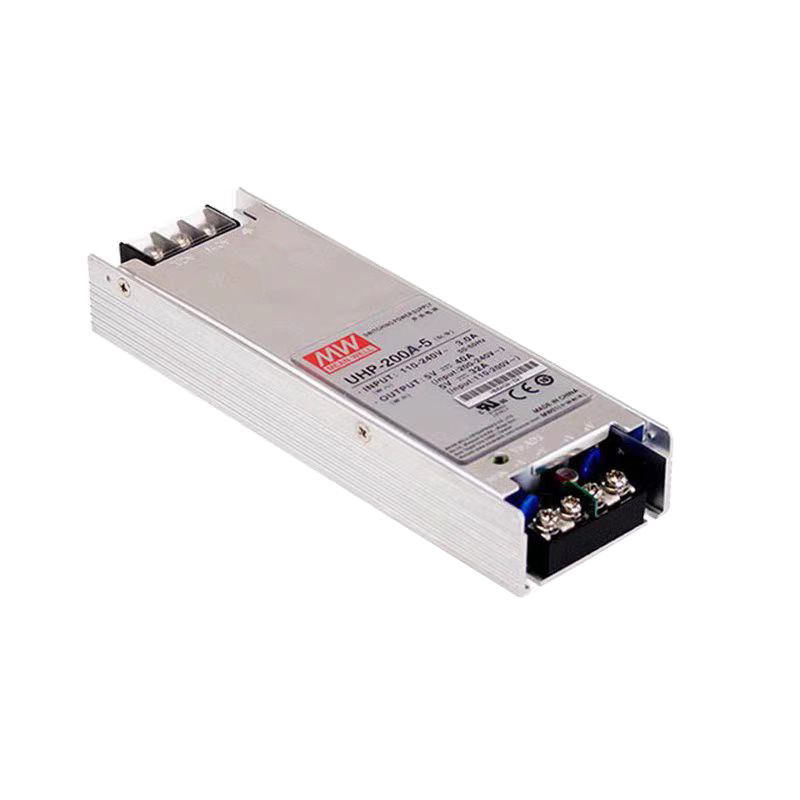

明纬UHP-200A单组输出高效PFC功能LED显示屏驱动电源UHP-200A-4.2/UHP-200A-4.5/UHP-200A-5

  • 发布日期:2022-06-10
  • 访问量:1107 次
微信二维码 微信扫码咨询

全国咨询服务热线:

0769-22800616 18825500688
  • 产品介绍
  • 相关产品
  •    产品描述:

    UHP-200A系列是一款200W LED显示屏驱动电源。超低高度设计使得信号模块更为轻薄,显著简化了 交货和安装流程。得益于高效率与节能,该系列电源减少了电力消耗,适用于LED电子指示牌,显示屏, LED发光字以及LED电视墙。

       产品特性:

    .国际通用交流输入范围

    .可承受300VAC浪涌输入5秒

    .高度仅26mm

    .内置PFC功能

    .无风扇设计,自然风冷

    .保护种类:短路/过负载/过电压/过温度

    .低漏电流<1.0mA

    .LED电源指示

       产品应用:

    .LED电子指示牌

    .显示屏

    .LED发光字

    .LED电视墙

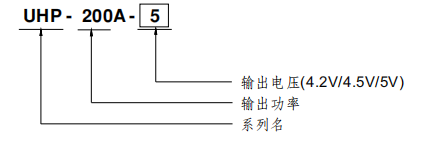

       型号编码:


       产品参数:

    型号UHP-200A-4.2UHP-200A-4.5UHP-200A-5
    输出直流电压4.2V4.5V5V
    额定电流40A40A40A
    电流范围0 ~ 40A0 ~ 40A0 ~ 40A
    额定功率168W180W200W
    纹波与噪声(max)备注2200mVp-p200mVp-p200mVp-p
    电压调整范围4.0 ~ 4.4V4.3 ~ 4.7V4.7 ~ 5.3V
    电压精度  备注3±4.0%±4.0%±4.0%
    线性调整率±0.5%±0.5%±0.5%
    负载调整率±2.5%±2.5%±2.5%
    启动、上升时间2000ms, 200ms/230VAC (满载时),    3000ms, 200ms/ 115VAC (80%负载时)
    保持时间(Typ.)10ms/230VAC; 10ms/ 115VAC
    DC OK功能PSU开启:DC ok; PSU关断:DC fail
    输入电压范围   备注490 ~ 264VAC        127 ~ 370VDC
    频率范围47 ~ 63Hz
    功率因素(Typ.)PF≥0.97/ 115VAC, PF≥0.95/230VAC(满载时)
    效率(Typ.)88%88%88.5%
    交流电流(Typ.)2.4A/ 115VAC    1.2A/230VAC
    浪涌电流(Typ.)冷启动85A/230VAC
    漏电流< 1.0mA / 240VAC
    保护过负载额定输出功率的110%~ 140%
    保护模式:打嗝模式, 异常条件移除后可自动恢复
    短路保护模式:打嗝模式, 异常条件移除后可自动恢复
    过电压4.6~ 6V5~ 6.4V5.6 ~ 7. 1V
    保护模式:打嗝模式, 异常条件移除后可 自动恢复
    过温度保护模式:关断输出电压, 异常条件移除后可 自动恢复
    环境工作温度-30 ~ +70C (请参考 “减额曲线”)
    工作湿度20 ~ 95% RH,无冷凝
    储存温度、湿度-40 ~ +85C, 10 ~ 95% RH
    温度系数±0.03%/C (0 ~ 50C)
    耐振动10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

    安和电兼
    安全规范UL 62368- 1,TUV BS EN/EN62368- 1,CCC GB4943,EAC TP TC 004认证通过
    耐压 I/P-O/P:3.0KVAC    I/P-FG:2KVAC    O/P-FG:0.5KVAC
    绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH
    电磁兼容发射 备注8符合BS EN/EN55032 (CISPR32),GB9254,Class A, BS EN/EN61000-3-2,-3,GB17625. 1,EAC TP TC 020
    电磁兼容抗扰度符合BS EN/EN61000-4-2,3,4,5,6,8, 11;BS EN/EN55035, 轻工业标准(浪涌4KV),EAC TP TC 020
    其它MTBF1949.0 K hrs min.     Telcordia SR-332 (Bellcore) ;  211.7K hrs min.     MIL-HDBK-217F (25C)
    尺寸167*55*26mm (L*W*H)
    包装0.42kg; 20pcs / 11.4kg / 0.76CUFT
    备注  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
    2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
    3. 精度:包含线性调整率和负载调整率。
    4. 低输入电压情况下需减额输出,具体请参照静态特性曲线图。
    5. 启动时间是在冷机启动下测得,频繁的开关机可能使启动时间增长。
    6. 瞬态响应测试需至少10%的负载。
    7. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。
      电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。
    8. 警告:此产品符合CISPR 32的A级,在生活环境中,该产品可能会造成无线电干扰。
    ※ 产品免责声明:详细请参阅
