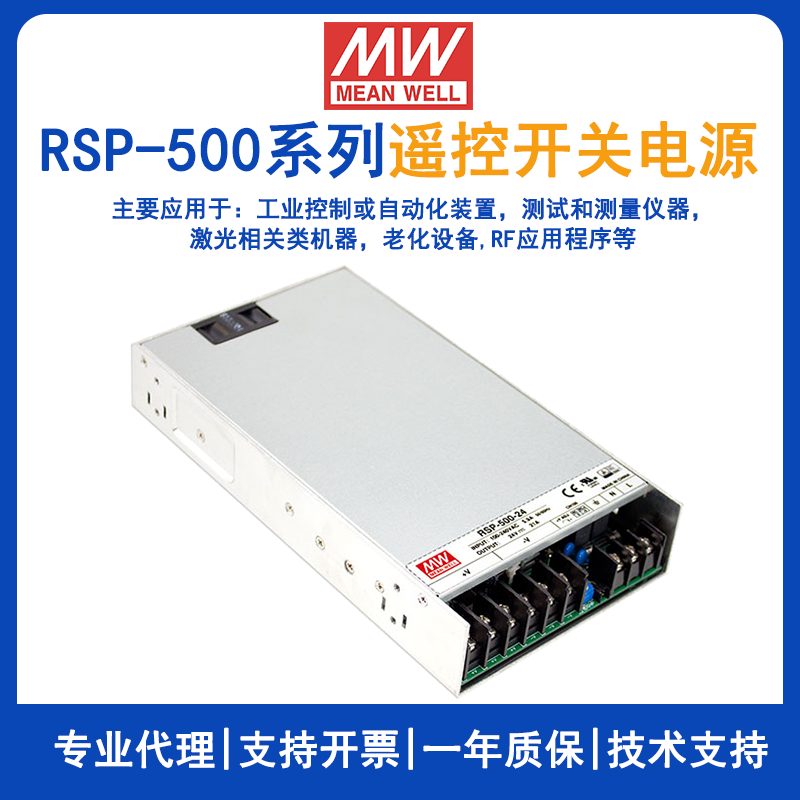

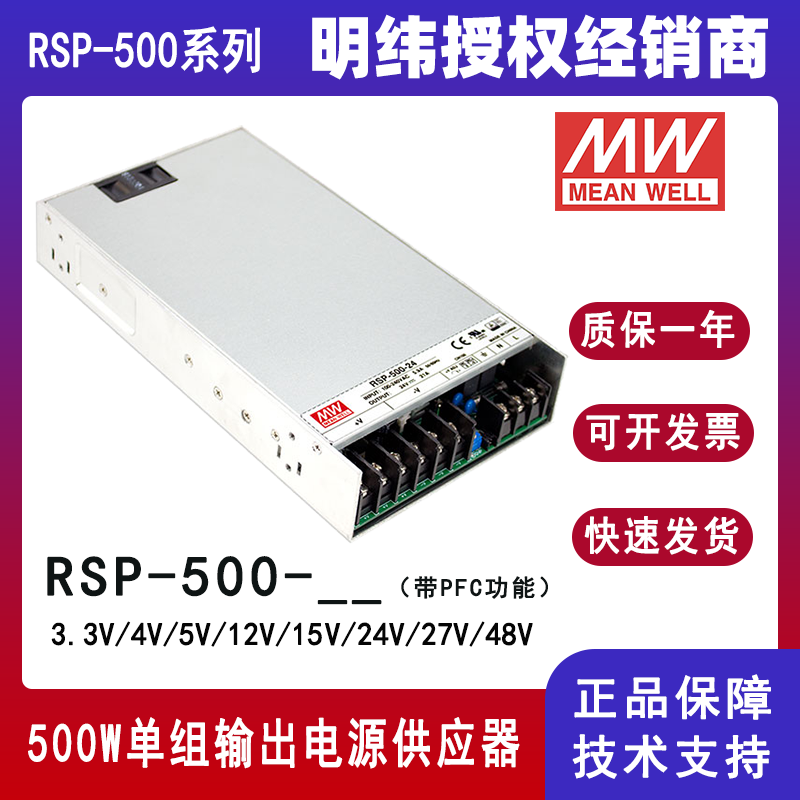

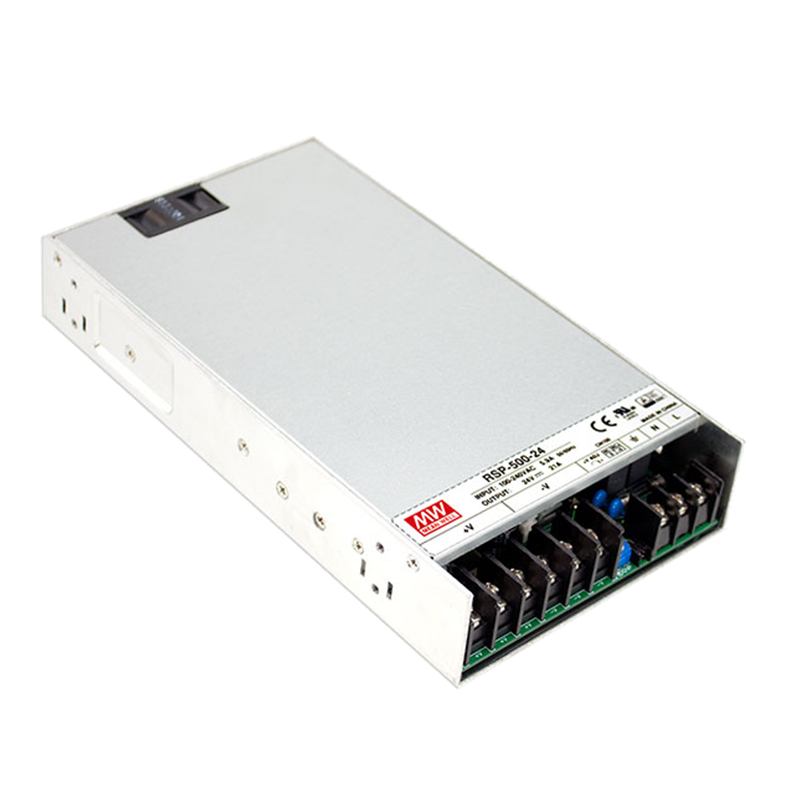

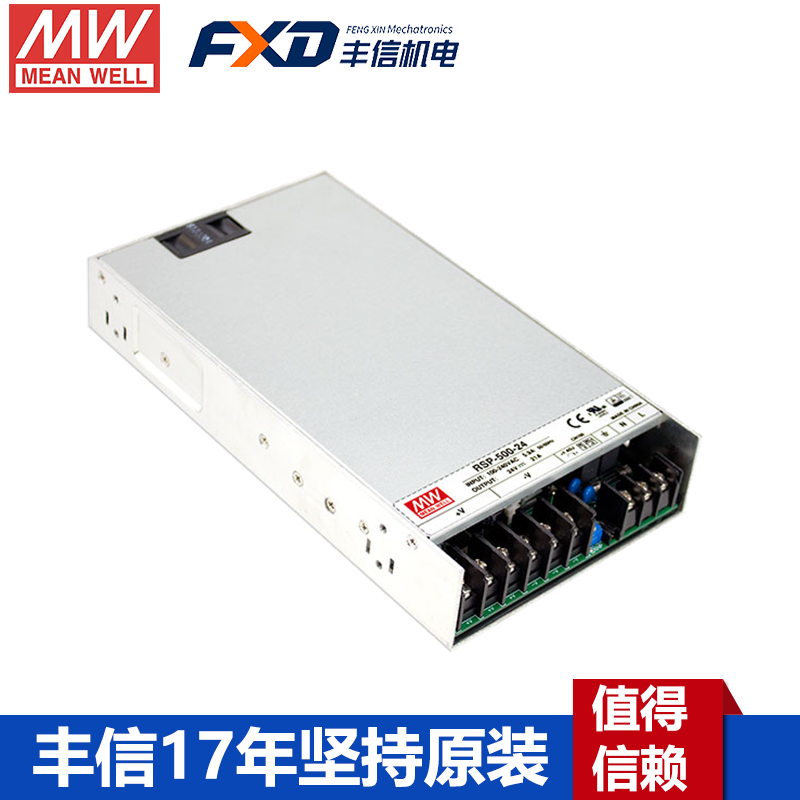

| 机型 | RSP-500-3.3 | RSP-500-4 | RSP-500-5 | RSP-500-12 | RSP-500-15 | RSP-500-24 | RSP-500-27 | RSP-500-48 | |||
| 输出 | 直流电压 | 3.3V | 4V | 5V | 12V | 15V | 24V | 27V | 48V | ||
| 额定电流 | 90A | 90A | 90A | 41.7A | 33.4A | 21A | 18.6A | 10.5A | |||
| 电流范围 | 0 ~ 90A | 0 ~ 90A | 0 ~ 90A | 0 ~ 41.7A | 0 ~ 33.4A | 0 ~ 21A | 0 ~ 18.6A | 0 ~ 10.5A | |||
| 额定功率 | 297W | 360W | 450W | 500.4W | 501W | 504W | 502.2W | 504W | |||
| 纹波与噪声(max)备注2 | 120mVp-p | 120mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | |||
| 电压调整范围 | 2.8 ~ 3.6V | 3.6 ~ 4.3V | 4.5 ~ 5.5V | 10 ~ 13.2V | 13.5 ~ 18V | 20 ~ 26.4V | 26 ~ 30V | 41 ~ 56V | |||
| 电压精度 备注3 | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.2% | ±0.2% | ±0.2% | |||
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||
| 启动、上升时间 | 1500ms, 80ms/230VAC 3000ms, 80ms/115VAC(满载时) | ||||||||||
| 保持时间(Typ.) | 18ms/230VAC 14ms/115VAC(满载时) | ||||||||||
| 输入 | 电压范围 备注4 | 85 ~ 264VAC或120 ~ 370VDC | |||||||||
| 频率范围 | 47 ~ 63Hz | ||||||||||
| 功率因素(Typ.) | PF>0.95/230VAC PF>0.98/115VAC(满载时) | ||||||||||
| 效率(Typ.) | 81% | 83% | 84% | 88% | 88% | 89% | 89.5% | 90.5% | |||
| 交流电流(Typ.) | 4.2A/115VAC 2.1 A/230VAC | 5.3A/115VAC 2.65 A/230VAC | |||||||||
| 浪涌电流(Typ.) | 20A/115VAC 40A/230VAC | ||||||||||
| 漏电流 | <2.0mA / 240VAC | ||||||||||
| 保护 | 过负载 | 额定输出功率的105 ~ 130% | |||||||||
| 保护类型:恒电流限制, 异常条件移除后可自动恢复 | |||||||||||
| 过电压 | 3.8 ~ 4.5V | 4.5 ~ 5.3V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 18.8 ~ 21.8V | 27.6 ~ 32.4V | 32.9 ~ 38.3V | 58.4 ~ 68V | |||
| 保护类型 :关闭输出电压,重启后恢复 | |||||||||||
| 过温度 | 关闭输出电压,温度下降后自动恢复 | ||||||||||
| 功能 | 遥控开关 | RC+/RC- : 0~0.8V:电源开启; 4~10V:电源关断 | |||||||||
| 遥感 | 遥感对负载线压降补偿最大为0.3V | ||||||||||
| 风扇控制(Typ.) | RTH2≧50℃ ±10℃风扇开启; RTH2≦40℃±10℃风扇关断(3.3~5V风扇一直工作,12~48V风扇开/关控制) | ||||||||||
| 环境 | 工作温度 | -30 ~ +70℃ (请参考"减额曲线") | |||||||||
| 工作湿度 | 20 ~ 90% RH无冷凝 | ||||||||||
| 存储温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | ||||||||||
| 温度系数 | ±0.03%/℃ (0 ~ 50℃) | ||||||||||
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 | ||||||||||
| 安规和电磁兼容 (备注4) | 安全规范 | UL62368-1,TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004 ,CCC GB4943.1,BSMI CNS14336-1认证通过 | |||||||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | ||||||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020,GB/T 9254, CNS13438 Class B | ||||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020 | ||||||||||
| 其它 | MTBF | 1372.4K hrs min. Telcordia SR-332 (Bellcore) ; 187.9K hrs min. MIL-HDBK-217F (25℃) | |||||||||
| 尺寸 | 230*127*40.5mm (L*W*H) | ||||||||||
| 包装 | 1.3Kg; 9pcs/12.7Kg/0.7CUFT | ||||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 低输入电压情况下需减额输出，具体请参照减额曲线图。 5. 3.3~5V风扇一直工作,12~48V风扇开/关控制。 6. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬的“EMI测试声明书”。 ※ 产品免责声明：详情请参阅 | ||||||||||
