产品描述：

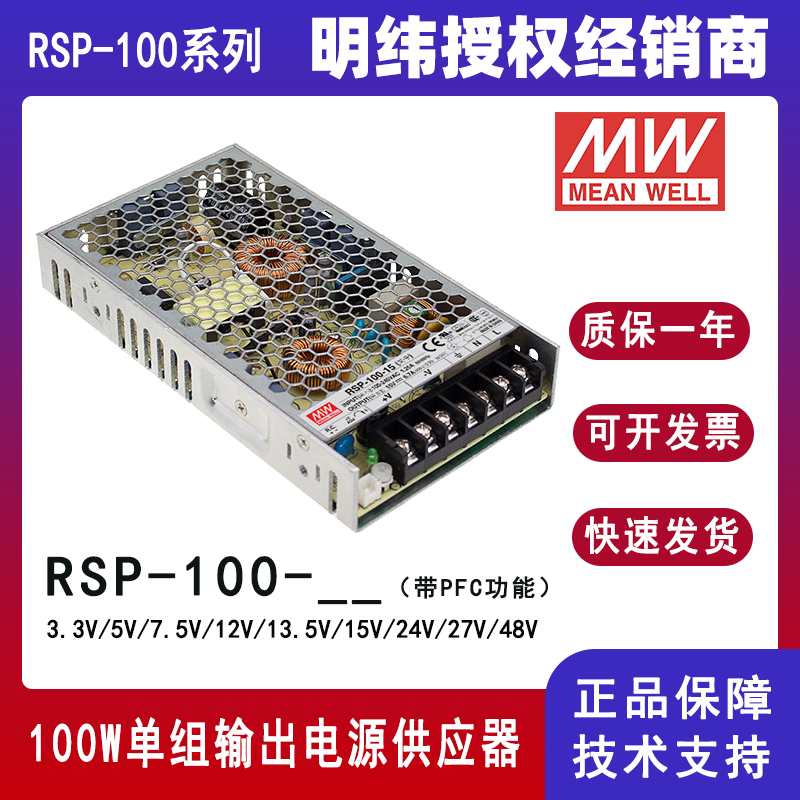

RSP-100是一款100W单组输出机壳型交流变直流电源供应器。整系列输入电压范围为85~264VAC并且能提供可满足大部分工业需求的直流输出。每个机型可自然风冷，工作温度达到70℃。
产品特性：
‧国际通用全范围交流输入
‧内建主动式PFC功能
‧效率可高达88%
‧自然风冷
‧具有遥控开关
‧保护种类：短路/过负载/过电压/过温度
‧LED指示电源开启

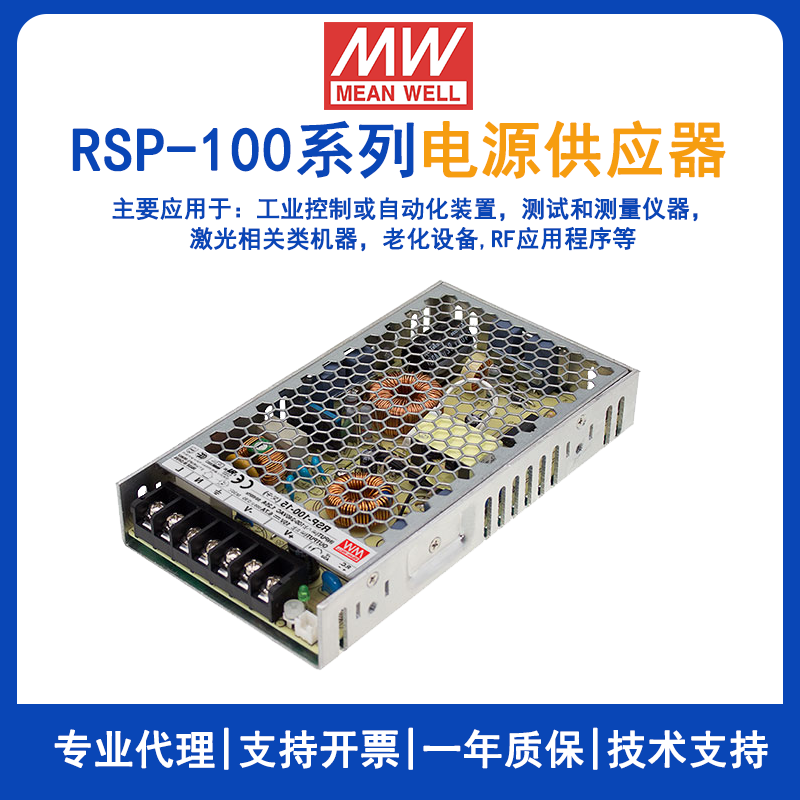

产品应用：
‧工业控制或自动化装置
‧测试和测量仪器
‧激光相关类机器
‧老化设备
‧RF应用程序

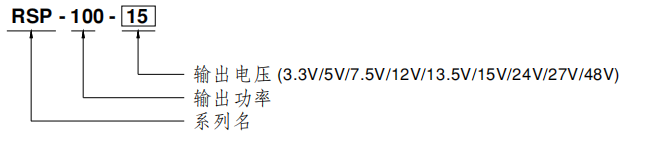

机型编码：
产品参数：
机型 RSP-100-3.3 RSP-100-5 RSP-100-7.5 RSP-100-12 RSP-100-13.5 RSP-100-15 RSP-100-24 RSP-100-27 RSP-100-48 输出 直流电压 3.3V 5V 7.5V 12V 13.5V 15V 24V 27V 48V 额定电流 20A 20A 13.5A 8.5A 7.5A 6.7A 4.2A 3.8A 2.1A 电流范围 0 ~ 20A 0 ~ 20A 0 ~ 13.5A 0 ~ 8.5A 0 ~ 7.5A 0 ~ 6.7A 0 ~ 4.2A 0 ~ 3.8A 0 ~ 2.1A 额定功率 66W 100W 101.25W 102W 101.25W 100.5W 100.8W 102.6W 100.8W 纹波与噪声(最大) 备注2 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p 电压调整范围 3.14 ~ 3.63V 4.75 ~ 5.5V 7.13 ~ 8.25V 11.4 ~ 13.2V 12.8 ~ 14.9V 14.3 ~ 16.5V 22.8 ~ 26.4V 25.7 ~ 29.7V 45.6 ~ 52.8V 电压精度备注3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 600ms, 30ms(满载时) 保持时间(Typ.) 16ms(满载时) 输入 电压范围 85 ~ 264VAC 或 120 ~ 370VDC 频率范围 47 ~ 63Hz 功率因子(Typ.) PF>0.93/230VAC PF>0.98/115VAC(满载时) 效率(Typ.) 83% 86% 87% 86% 86.5% 87% 87% 87% 88% 交流电流(Typ.) 1.1A/115VAC 0.55A/230VAC 浪涌电流(Typ.) 冷启动: 30A/230VAC 漏电流 <2mA / 240VAC 保护 过负载 额定输出功率的105 ~ 135% 保护类型:恒流限制模式，异常条件移除后可自动恢复 过电压 3.63 ~ 4.46V 5.5 ~ 6.75V 8.25 ~ 10.13V 13.2 ~ 16.2V 14.85 ~ 18.23V 16.5 ~ 20.25V 26.4 ~ 32.4V 29.7 ~ 36.45V 52.8 ~ 64.8V 保护类型 :关闭输出电压,重启后恢复 过温度 保护类型: 关闭输出电压,温度下降后自动恢复 功能 遥控 CN1: < 0~0.8VDC电源启动 , 4~10VDC 电源关断 环境 工作温度 -30 ~ +70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH无冷凝 存储温度、湿度 -40 ~ +85℃, 10 ~ 95% RH无冷凝 温度系数 ±0.05%/℃ (0 ~ 50℃) 耐振动 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 过电压等级 Ⅲ;根据EN61558, EN50178,EN60664-1, EN62477-1;海拔可高达2000米 安规和电磁兼容
(备注4)安全规范 UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, CCC GB4943.1,
EAC TP TC 004, BSMI CNS14336-1认证通过, 设计参考AS/NZS 62368.1耐压 I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9254 CLASS B, GB17625.1,
EAC TP TC 020, CNS13438电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 轻工业标准,EAC TP TC 020 其它 MTBF 2325.2K hrs min. Telcordia SR-332 (Bellcore) ; 288.5K hrs min. MIL-HDBK-217F (25℃) 尺寸 179*99*30mm (L*W*H) 包装 0.52Kg; 24pcs/14.5Kg/0.81CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
EMC测试方法的指引，请参照明纬的“EMI测试声明书”。
5. 强烈建议外部输出电容不超过5000uF(仅针对RSP-100-3.3/-5/-7.5)。
6. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
