产品描述：

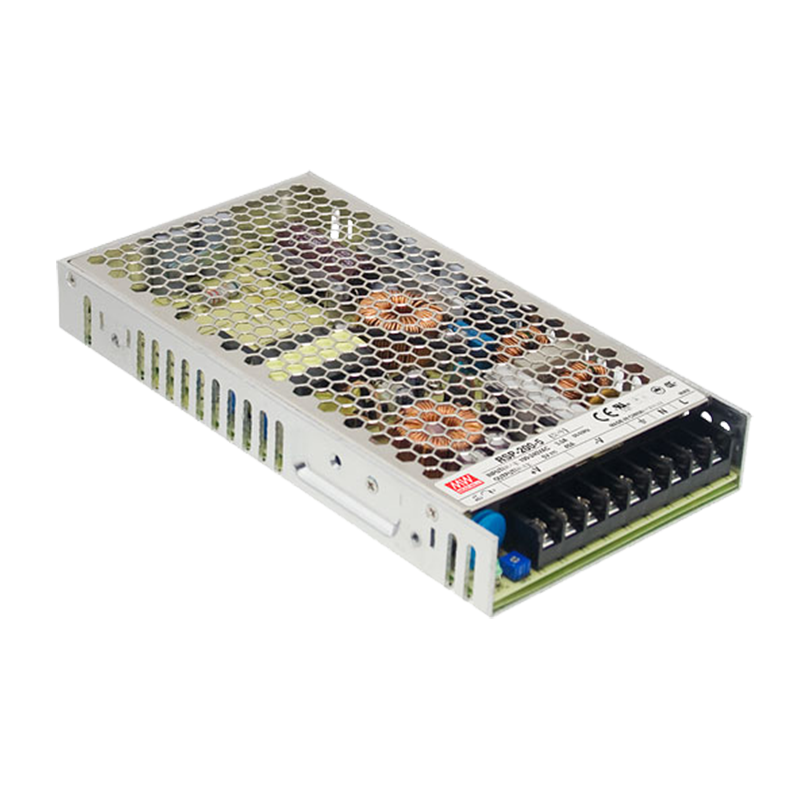

RSP-200是一款200W单组输出机壳型交流变直流电源供应器。整系列输入电压范围为88~264VAC,并且能提供可满足大部分工业需求的直流输出。每个机型可自然风冷，工作温度达到70℃。
产品特性：
‧国际通用全范围交流输入
‧内建主动式PFC功能
‧效率可高达90%
‧自然风冷
‧可选防潮作业
‧保护种类：短路/过负载/过电压/过温度
‧LED指示电源开启
产品应用：
‧工业控制或自动化装置
‧测试和测量仪器
‧激光相关类机器
‧老化设备
‧RF应用程序

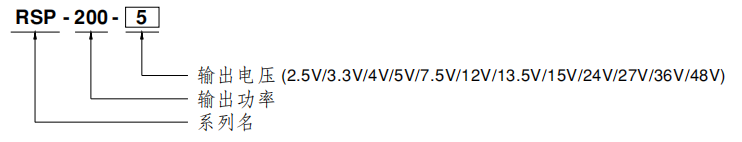

机型编码：
产品参数：
机型 RSP-200-2.5 RSP-200-3.3 RSP-200-4 RSP-200-5 RSP-200-7.5 RSP-200-12 输出 直流电压 2.5V 3.3V 4V 5V 7.5V 12V 额定电流 40A 40A 40A 40A 26.7A 16.7A 电流范围 0 ~ 40A 0 ~ 40A 0 ~ 40A 0 ~ 40A 0 ~ 26.7A 0 ~ 16.7A 额定功率 100W 132W 160W 200W 200.25W 200.4W 纹波与噪声(max)备注2 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 150mVp-p 电压调整范围 2.35 ~ 2.85V 2.97 ~ 3.8V 3.7 ~ 4.3V 4.5 ~ 5.5V 6 ~ 9V 10 ~ 13.2V 电压精度 备注3 ±2.0% ±2.0% ±2.0% ±2.0% ±2.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.3% 负载调整率 ±1.5% ±1.5% ±1.0% ±1.0% ±1.0% ±0.5% 启动、上升时间 1500ms, 50ms/230VAC 3000ms, 50ms/ 115VAC(满载时) 保持时间(Typ.) 8ms(满载时) 230VAC / 115VAC 输入 电压范围 备注4 88 ~ 264VAC或 124 ~ 370VDC 频率范围 47 ~ 63Hz 功率因子(Typ.) PF>0.95/230VAC PF>0.98/ 115VAC(满载时) 效率(Typ.) 79.5% 81.5% 84% 85.5% 89% 89% 交流电流(Typ.) 2A/ 115VAC 1. 1 A/230VAC 2.5A/ 115VAC 1.3A/230VAC 浪涌电流(Typ.) 20A/ 115VAC 40A/230VAC 漏电流 < 1.0mA / 240VAC 保护 过负载 额定输出功率的105 ~ 135% 保护类型:打嗝模式，异常条件移除后可自动恢复 过电压 2.88 ~ 3.5V 3.8 ~ 4.62V 4.5 ~ 5.6V 5.75 ~ 7V 9.4 ~ 10.9V 13.8 ~ 16.2V 保护类型 :关闭输出电压,重启后恢复 过温度 关闭输出电压,温度下降后 自动恢复 环境 工作温度 -30 ~ +70C (请参考"减额曲线") 工作湿度 20 ~ 90% RH无冷凝 存储温度、湿度 -40 ~ +85C, 10 ~ 95% RH 温度系数 ±0.03%/C (0 ~ 45C) 耐振动 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 安规和
电磁
兼容
(备注4)安全规范 UL62368- 1,TUV BS EN/EN62368- 1, EAC TP TC 004, CCC GB4943 . 1,BSMI CNS14336- 1, AS/NZS 60950 . 1,
Dekra EN 61558- 1/2- 16, IEC 61558- 1/2- 16(仅 12V or higher models) 认证通过耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254 Class B, GB17625. 1,
EAC TP TC 020, CNS13438电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN55035, 轻工业标准,EAC TP TC 020 其它 MTBF 2078. 1K hrs min. Telcordia SR-332 (Bellcore) ; 224.5K hrs min. MIL-HDBK-217F (25C) 尺寸 215*115*30mm (L*W*H) 包装 0.72Kg; 15pcs/ 11.8Kg/0.67CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、 25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 低输入电压情况下需减额输出，具体请参照减额曲线图。
5. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
6. 充电器的相关应用，详细内容请咨询明纬
7. 强烈建议外部输出电容不超过5000uF(仅针对RSP-200-2.5/-3.3/-4/-5/-7.5/-12/-13.5/-15)
8. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5C/1000m比例下降，有风扇机型环境温度依每5C/1000m比例下降。
※ 产品免责声明：详情请参阅-
