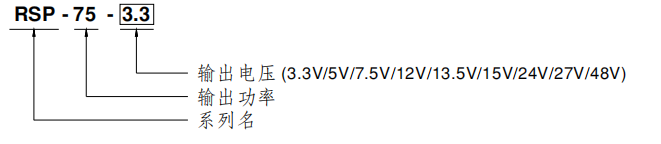

| 机型 | RSP-75-3.3 | RSP-75-5 | RSP-75-7.5 | RSP-75-12 | RSP-75-13.5 | RSP-75-15 | RSP-75-24 | RSP-75-27 | RSP-75-48 | ||
| 输出 | 直流电压 | 3.3V | 5V | 7.5V | 12V | 13.5V | 15V | 24V | 27V | 48V | |
| 额定电流 | 15A | 15A | 10A | 6.3A | 5.6A | 5A | 3.2A | 2.8A | 1.6A | ||
| 电流范围 | 0 ~ 15A | 0 ~ 15A | 0 ~ 10A | 0 ~ 6.3A | 0 ~ 5.6A | 0 ~ 5A | 0 ~ 3.2A | 0 ~ 2.8A | 0 ~ 1.6A | ||
| 额定功率 | 49.5W | 75W | 75W | 75.6W | 75.6W | 75W | 76.8W | 75.6W | 76.8W | ||
| 纹波与噪声(max) 备注2 | 80mVp-p | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 200mVp-p | ||
| 电压调整范围 | 3.14 ~ 3.63V | 4.75 ~ 5.5V | 7.13 ~ 8.25V | 11.4 ~ 13.2V | 12.8 ~ 14.9V | 14.3 ~ 16.5V | 22.8 ~ 26.4V | 25.7 ~ 29.7V | 45.6 ~ 52.8V | ||
| 电压精度 备注3 | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
| 启动、上升时间 | 600ms, 30ms(满载时) | ||||||||||
| 保持时间(Typ.) | 16ms(满载时) | ||||||||||
| 输入 | 电压范围 | 85 ~ 264VAC 或 120 ~ 370VDC | |||||||||
| 频率范围 | 47 ~ 63Hz | ||||||||||
| 功率因子(Typ.) | PF>0.93/230VAC PF>0.98/ 115VAC(满载时) | ||||||||||
| 效率(Typ.) | 76% | 82% | 84% | 85% | 85% | 86% | 87% | 88% | 89% | ||
| 交流电流(Typ.) | 0 .9A/ 115VAC 0 .5A/230VAC | ||||||||||
| 浪涌电流(Typ.) | 冷启动: 35A/230VAC | ||||||||||
| 漏电流 | <2.0mA / 240VAC | ||||||||||
| 保护 | 过负载 | 额定输出功率的105 ~ 135% | |||||||||
| 保护类型:恒流限制模式，异常条件移除后可自动恢复 | |||||||||||
| 过电压 | 3.63 ~ 4.46V | 5.5 ~ 6.75V | 8.25 ~ 10.13V | 13.2 ~ 16.2V | 14.85 ~ 18.23V | 16.5 ~ 20.25V | 26.4 ~ 32.4V | 29.7 ~ 36.45V | 52.8 ~ 64.8V | ||
| 保护类型 :关闭输出电压,重启后恢复 | |||||||||||
| 过温度 | 关闭输出电压,温度下降后 自动恢复 | ||||||||||
| 功 能 | 遥控 | CN1: < 0~0.8VDC电源启动 , 4~ 10VDC 电源关断 | |||||||||
| 环境 | 工作温度 | -25 ~ +70C (请参考"减额曲线") | |||||||||
| 工作湿度 | 20 ~ 90% RH无冷凝 | ||||||||||
| 存储温度、湿度 | -40 ~ +85C, 10 ~ 95% RH无冷凝 | ||||||||||
| 温度系数 | ±0.05%/C (0 ~ 50C) | ||||||||||
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 | ||||||||||
| 过电压等级 | Ⅲ;根据EN61558, EN50178,EN60664- 1, EN62477- 1;海拔可高达2000米 | ||||||||||
| 安规和 电磁 兼容 (备注4) | 安全规范 | UL62368- 1, TUV BS EN/EN62368- 1, BS EN/EN61558- 1,BS EN/EN61558-2- 16, CCC GB4943. 1, AS/NZS 62368. 1, EAC TP TC 004, BSMI CNS14336- 1认证通过 | |||||||||
| 耐压 | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH | ||||||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, GB9254 Class B, GB17625. 1, EAC TP TC 020, CNS13438 | ||||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN55035, 轻工业标准,EAC TP TC 020 | ||||||||||
| 其它 | MTBF | 2171.5K hrs min. Telcordia SR-332 (Bellcore) ; 296.7K hrs min. MIL-HDBK-217F (25C) | |||||||||
| 尺寸 | 159*97*30mm (L*W*H) | ||||||||||
| 包装 | 0.44Kg; 30pcs/ 14.2Kg/0.9CUFT | ||||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、 25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下 进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照“EMI测试声明书”。 5. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型 环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详情请参阅 | ||||||||||
