产品描述：

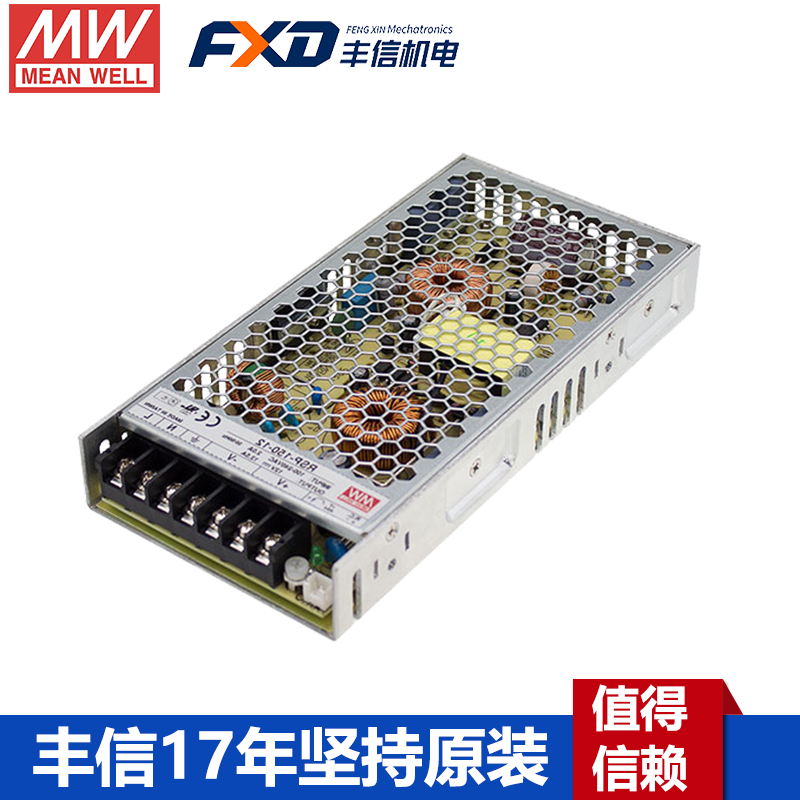

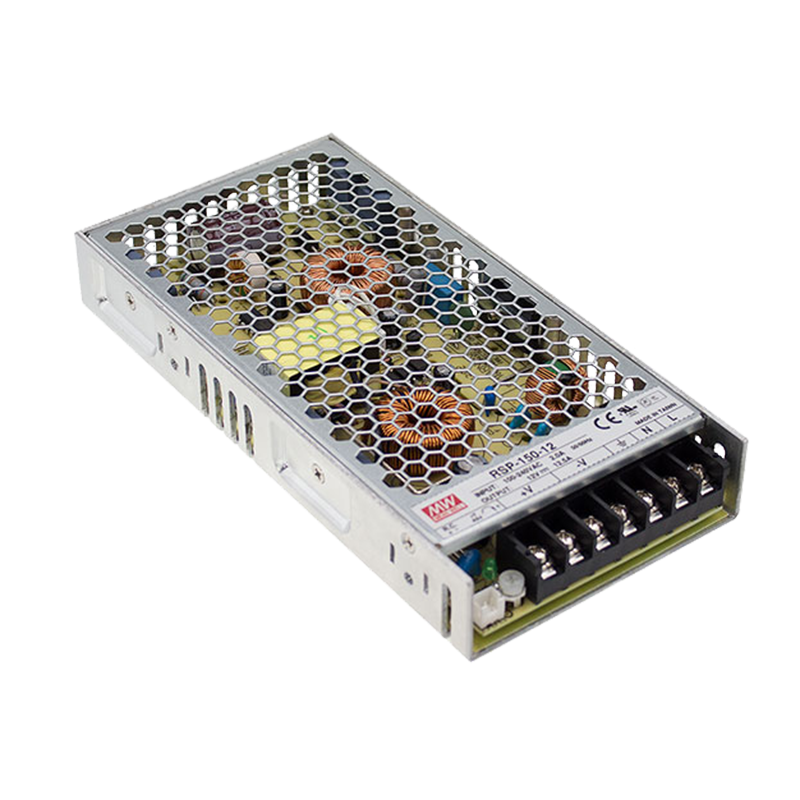

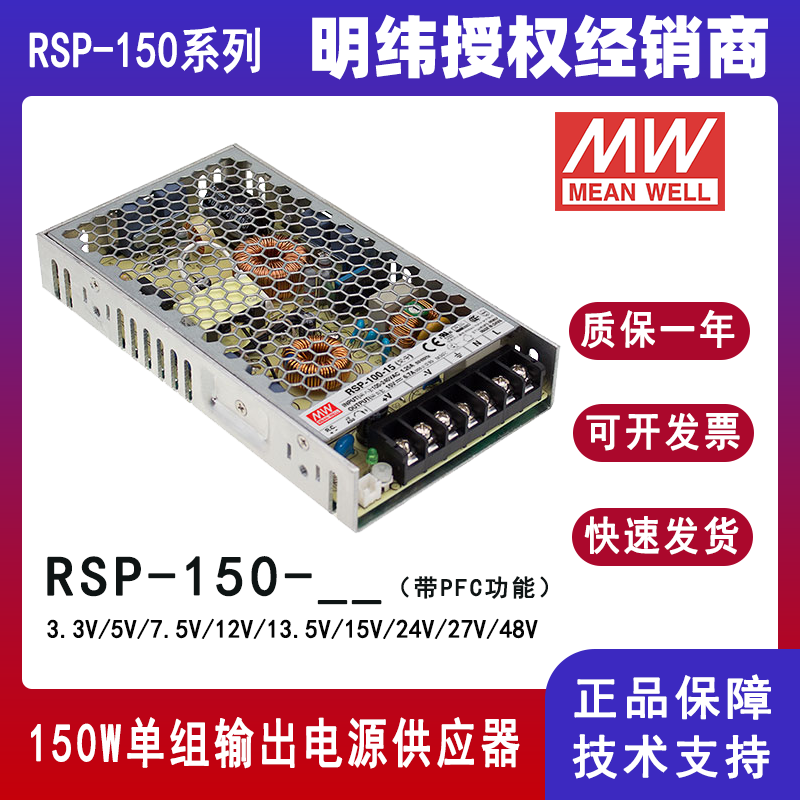

RSP-150是一款150W单组输出机壳型交流变直流电源供应器。整系列输入电压范围为85~264VAC,并且能提供可满足大部分工业需求的直流输出。每个机型可自然风冷，工作温度达到70℃。
产品特性：
‧国际通用全范围交流输入
‧内建主动式PFC功能
‧效率可高达90%
‧自然风冷
‧具有遥控开关
‧保护种类：短路/过负载/过电压/过温度
‧LED指示电源开启

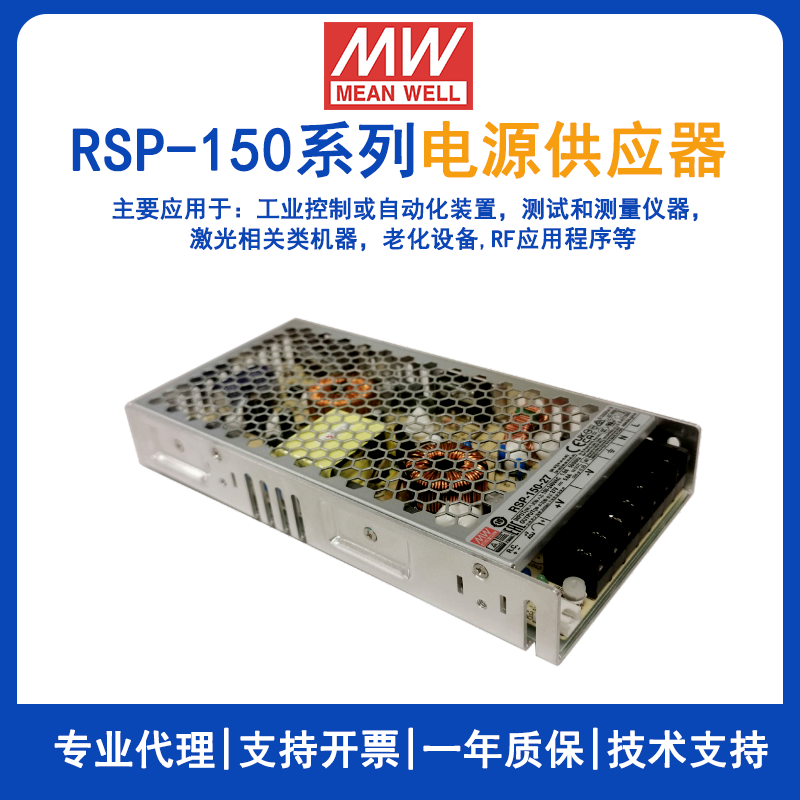

产品应用：
‧工业控制或自动化装置
‧测试和测量仪器
‧激光相关类机器
‧老化设备
‧RF应用程序

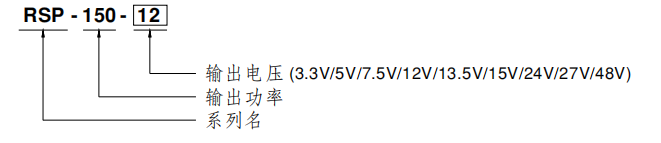

机型编码：
产品参数：
机型 RSP-150-3.3 RSP-150-5 RSP-150-7.5 RSP-150-12 RSP-150-13.5 RSP-150-15 RSP-150-24 RSP-150-27 RSP-150-48 输出 直流电压 3.3V 5V 7.5V 12V 13.5V 15V 24V 27V 48V 额定电流 30A 30A 20A 12.5A 11.2A 10A 6.3A 5.6A 3.2A 电流范围 0-30A OTA 0-20A 0-12.5A 0-11.2A 0~10A 0-6.3A 0-5.6A 0-3.2A 额定功率 99W 150W 150W 150W 151.2W 150W 151.2W 151.2W 153.6W 纹波与噪声（max）备注2 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 150mVp-p 150mVp-p 250mVp-p 电压调整范围 3.14-3.63V 4.75-5.5V 7.13-8.25V 11" 13.2V 12.8-14.9V 14.3-16.5V 22.8 ~ 26.4V 25.7-29.7V 45.6-52.8V 电压箱度备注3 ±2.0% ±2.0% ±2.0% ±2.0% +2.0% ±2.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 600ms, 30ms(满载时 悝持时间（Typ.） 16ms（满载时） 输入 电压范围备注5 85-264VA C或 120-370VDC 频率范围 47 ~ 63Hz 功率因子（Typ.） PF>0.93/230VAC PF>0.98/115VAC(满载时) 效率(Typ.) 81.5% 87% 88.5% 89% 87.5% 88.5% 89% 89.5% 90% 交流电流（Typ.） 1.6A/115VAC 0.8A/230VAC 浪涌电流（Typ.） 冷启动:45A/230VAC 漏电流 <2mA/240VAC 保护 过负载 额定输出功率的105- 135% 保护类型:恒流限制模式，异常条件移除后可自动恢复 过电压 3.63 -4.46V 15.5-6.75VI 8.25 ~1O.13V|13.2 ~ 16.2V 114.85 -18.2V |16.5 - 20.25VI 26.4 ~ 32.4V 129.7 - 36.45V 152.8 ~ 64.8V 保护类型：关闭输出电压，重启后恢复 过温度 关断输出电压，温度下降后自动恢复 功能 遥控 CN1:<0~0.8VDC电源启动,4~10VDC电源关断 环境 工作温度 -30~+70°C（请参考"减额曲线"） 工作湿度 20 - 90% RH无冷凝 存储温度、湿度 -40~+85°C, 10-95% RH无冷凝 温度系数 ±0.05%/°C (0~50°C) 耐箱劫 10~500Hz,2G 10分钟/周期,X、Y、Z轴各60分钟 过电压等级 III；根据EN61558, EN50178.EN60664-1, EN62477-1:海拔可高达2000米 安规和 电磁 兼容 （备注4） 安全规范 UL62368-1, TUV BS EN/EN62368-1,BS EN/EN61558-1, BS EN/EN61558-2-16, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1,AS/NZS 62368.1, IS13252(Part1)/IEC60950-1(除7.5V,13.5V,48V)认证通过 耐压 l/P-O/P:4KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/70% RH 电磁兼容发射 符合 BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, GB9254 Class B, GB17625.1,CNS13438 Class B 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035,轻工业标准,EAC TP TC 020 其它 MTBF 2253.9K hrs min. Telcordia SR-332 (Bellcore) ; 290.7K hrs min. MIL-HDBK-217F (25°C) 穴寸 199*99*30mm(L*W*H) 包装 0.6Kg; 24pcs/15.4Kg/0.89CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25'C环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12 "双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.cc上的“EMI测试声明书”。 5. 低输入电压情况下需减额输出，具体请参照减额曲线图。 6. 强烈建议外部输出电容不超过5000uF（仅针对RSP-150-3.3/-5/-7.5-12） 7. 当海拔高度超过2000米（6500英尺）时，无风扇机型环境温度依每3.5C/1000m比例下降，有风扇机型环境温度 依每5C/1000m比例下降。 法产品免责声明：详情请参阅 http://www.meanwell.cc/serviceDisclaimer.aspx -
