产品描述：

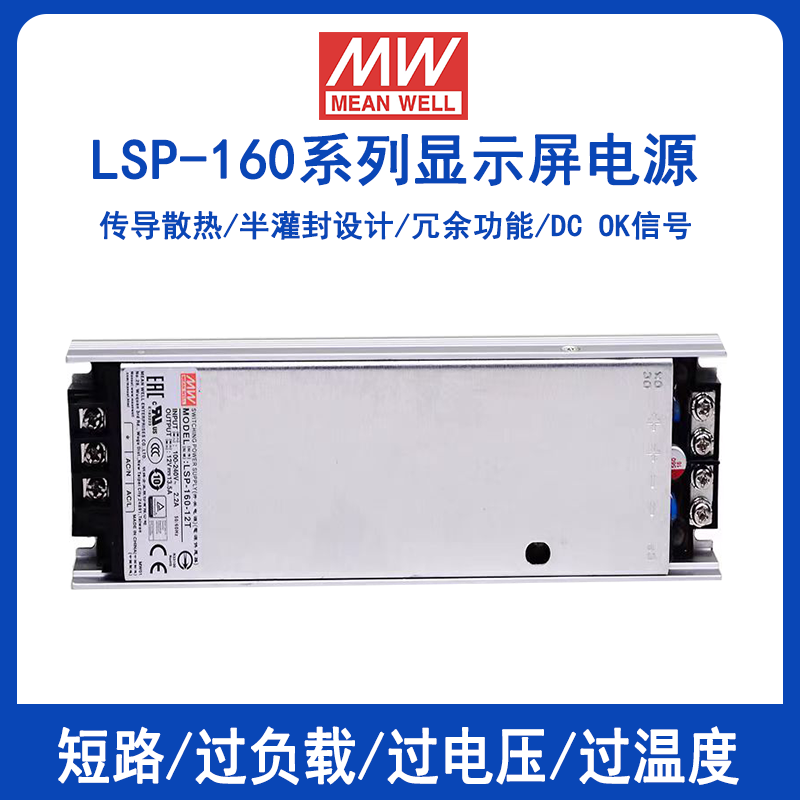

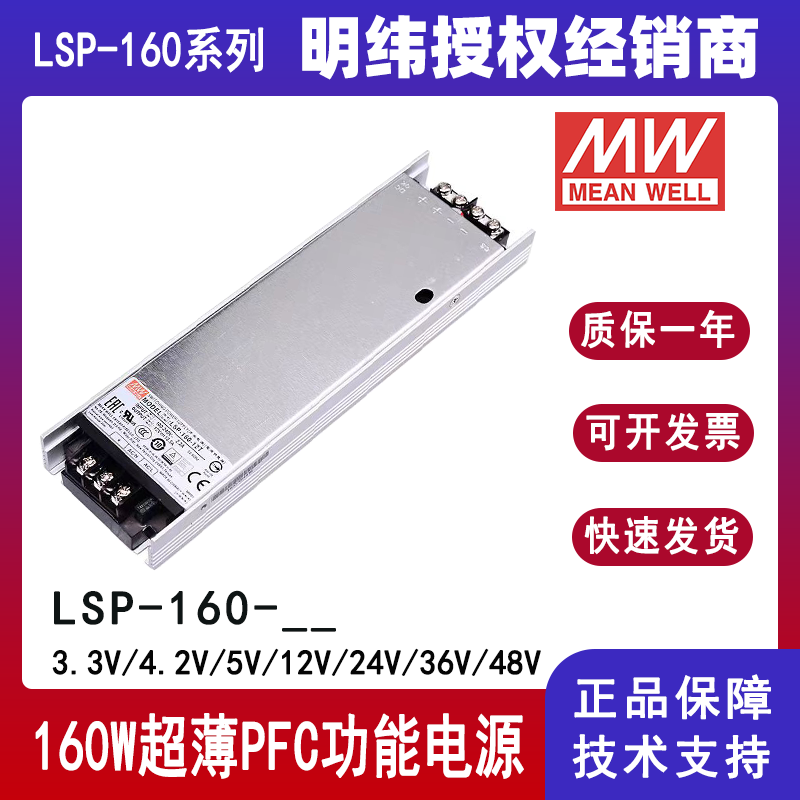

LSP-160系列是一款200W单组输出超薄型电源供应器，高度仅20mm。采用100~264VAC全范围输入，可提供3.3V,4.2V, 5V, 12V, 24V, 36V和48V多种输出电压 。 效 率 高 达93.5%，整系列在-30℃~70℃的自然风冷下无风扇运行。LSP-160具有完整的保护功能和5G抗振功能；符合国际安全法规规定，如 TUV BS EN/EN62368-1,UL62368-1和 GB4943。 LSP-160系列提供各种工业应用高性能电源解决方案。
产品特性：
‧窄面宽及低高度机构(20mm)
‧无风扇设计，适用于室内无噪音环境
‧可承受300VAC浪涌输入5秒
‧DC OK有效信号
‧半灌封用于高湿度环境
‧保护种类：短路/过负载/过电压/过温度
‧均流并联以实现冗余功能（仅5V / 4.2V / 3.3V）
‧230VAC输入时功率最高可达200W
‧工作海拔高度可达5000米(备注5)
产品应用 ：
‧工业自动化机械
‧工业控制系统
‧机械和电气设备
‧电子仪表、设备和装置‧家用电器
‧LED显示屏应用
产品参数：
型号 LSP-160-3.3 LSP-160 -4.2 LSP-160-5 LSP-160 -12 LSP-160-24 LSP-160-36 LSP-160-48 输出 直流电压 3.3V 4.2V 5V 12V 24V 36V 48V 额定电流 备注7 32A 32A 32A 13.5A 6.75A 4.5A 3.4A 40A 40A 40A 16.68A 8.34A 5.56A 4.17A 额定功率 备注7 105.6W 134.4W 160W 162W 162W 162W 163.2W 132W 168W 200W 200. 16W 200. 16W 200.16W 200.16W 纹波与噪声(max)备注2 200mVp-p 200mVp-p 200mVp-p 240mVp-p 240mVp-p 240mVp-p 300mVp-p 电压调整范围 3.2~3.5V 4~4.5V 4.7~5.3V 11.4~12.6V 22.8~25.2V 34.2~37.8V 45.6~50.4V 200W电压调整范围 3.2~3.3V 4~4.2V 4.7~5V 11.4~12V 22.8~24V 34.2~36V 45.6~48V 电压精度 备注3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.3% ±0.3% 负载调整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±2.0%@40A Load 启动、上升时间 2000ms, 80ms/230VAC 3000ms, 80ms/115VAC(满载时) 保持时间(Typ.) 8ms/230Vac 8ms/115VAC 输入 电压范围 备注4 100 ~ 264VAC 141 ~ 370VDC 频率范围 47 ~ 63Hz 功率因素(Typ.) PF≥0.94/230VAC PF≥0.98/115VAC(满载时) 效率(Typ.) 87.5% 87.5% 89.5% 92.5% 93.5% 93.5% 93.5% 交流电流(Typ.) 2.2A/115VAC 1.1A/230VAC 浪涌电流(Typ.) 冷启动：45A/115VAC 85A/230VAC 漏电流 <0.75mA / 240VAC 保护 短路 打嗝模式, 异常条件移除后可 自动恢复 过负载 额定输出功率的130%~ 150%(160W模式) 保护模式:持续限流, 当负载持续加大将出现打嗝保护 ，异常条件移除后可自动恢复 过电压 3.8~ 4.6V 4.62 ~ 5.46V 5.75 ~ 6.75V 13.2 ~ 15.6V 26.4 ~ 31.2V 39.6 ~46.8V 52.8 ~ 62.4V 保护模式:关断输出电压, 重启恢复 过温度 保护模式:关断输出电压, 温度下降后可 自动恢复 功能 均流 请参数功能手册 DC OK信号 触点负载(最大):15Vdc/ 10mA电阻负载 环境 工作温度 -30 ~ +70C(请参考 “减额曲线”) 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85C, 10 ~ 95% RH,无冷凝 温度系数 ±0.03%/C (0 ~ 50C) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 安规
和
电磁
兼容
(备注6)安全规范 UL62368- 1,TUV BS EN/EN62368- 1,CCC GB4943, EAC TP TC 004, BSMI CNS14336- 1认证通过,
设计参照BS EN/EN60335- 1耐压 I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC 绝缘阻抗 I/P-O/P, I/P-FG,O/P-FG:100M Ohms/500VDC/25C/ 70%RH 电磁兼容发射 符合BS EN/EN55032,GB9254,Class B, BS EN/EN55014,BS EN/EN61000-3-2,-3,
EAC TP TC 020,BSMI CNS13438电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8, 11;BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN55035,
A级重工业等级,EAC TP TC 020其它 MTBF 699.54K hrs min. Telcordia TR/SR-332(Bellcore) ; 282.7K hrs min. MIL-HDBK-217F (25C) 尺寸 194*55*20mm (L*W*H) 包装 0.356kg;30pcs/ 11.68kg/0.6CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含线性调整率和负载调整率。
4. 低输入电压情况下需减额输出，具体请参照静态特性曲线图。
5. 当操作海拔高于2000米(6500ft)时，操作环温需调降5C/1000米。
6. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
7. 在200~264VAC输入和-20~50℃环境温度下，采用铝板散热，最大运行功率可达200W ，明纬可保证使用寿命并提供三年保固。
