产品描述：

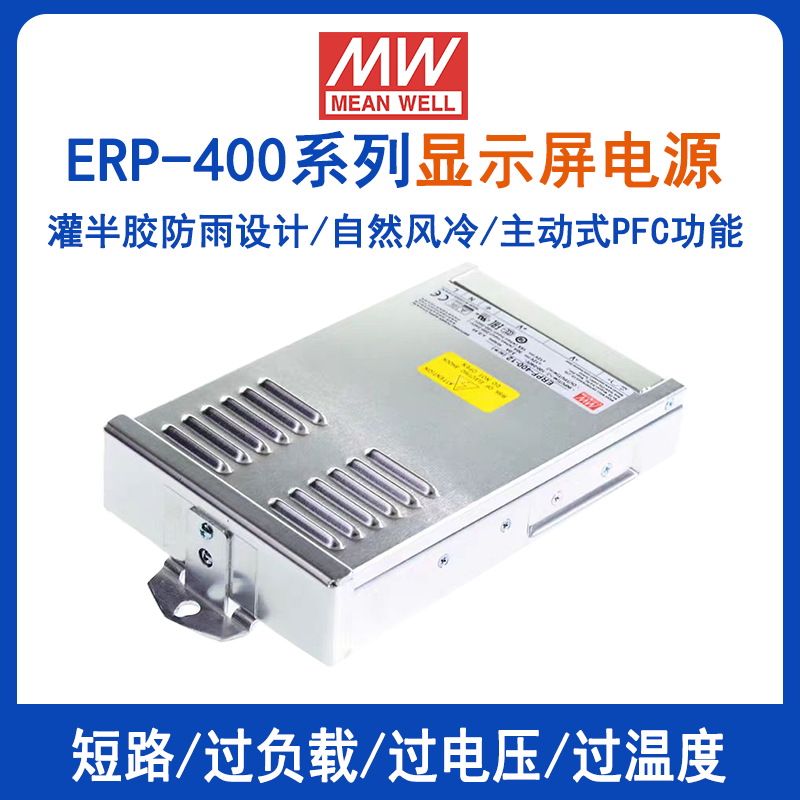

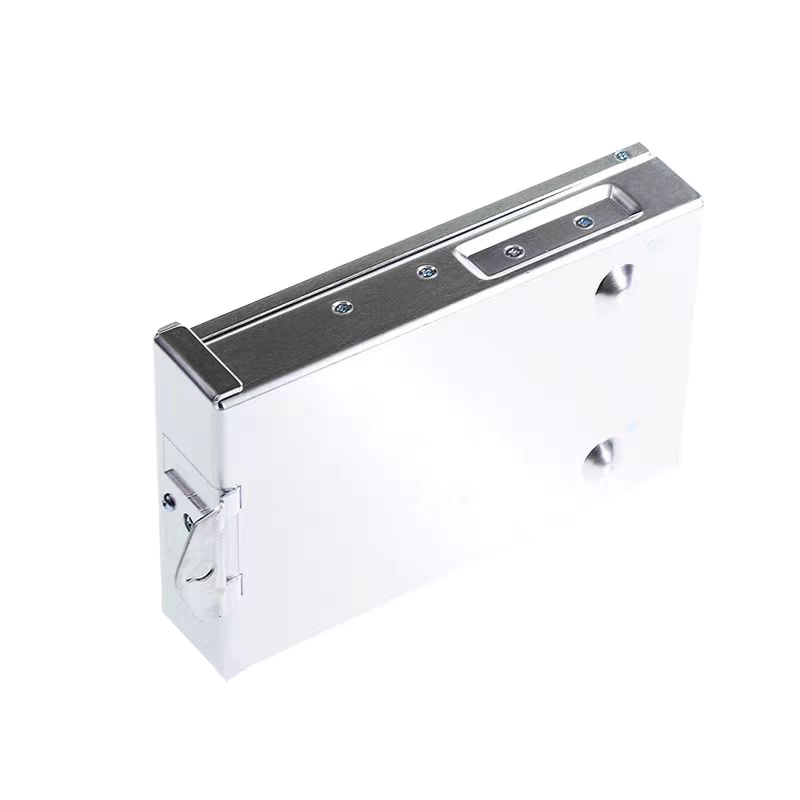

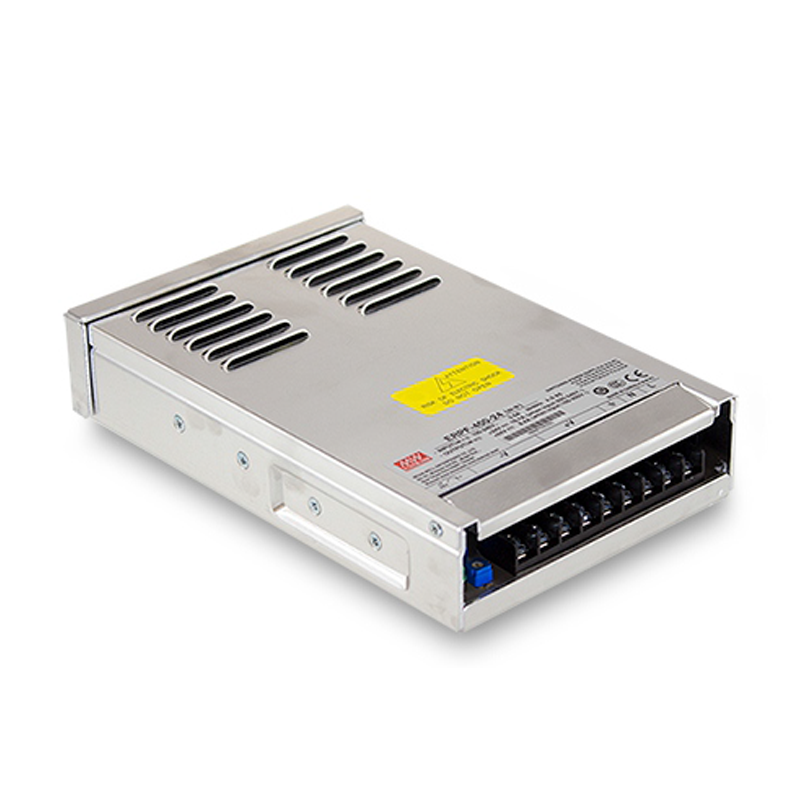

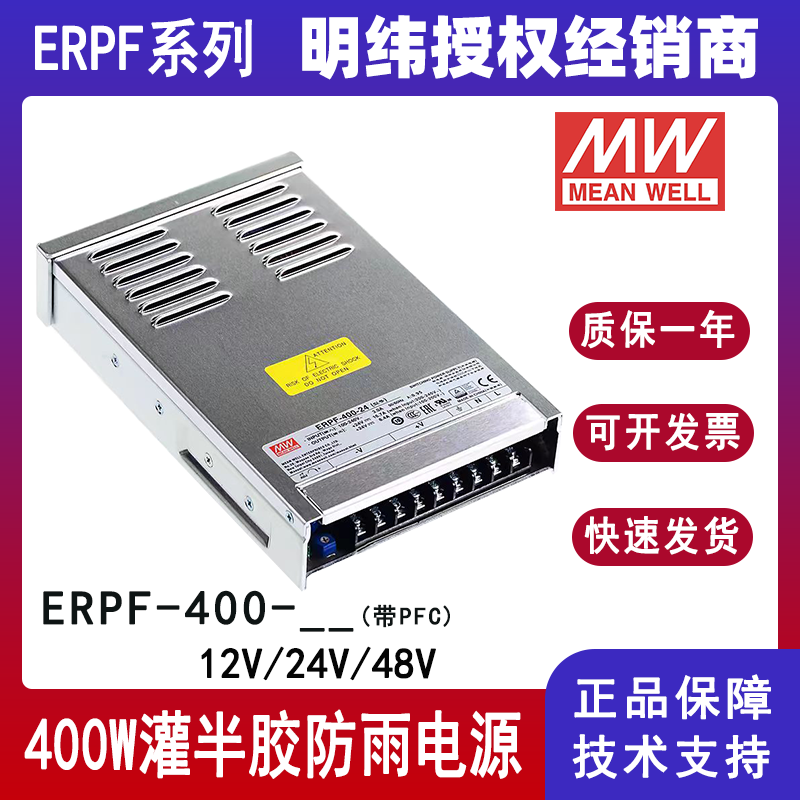

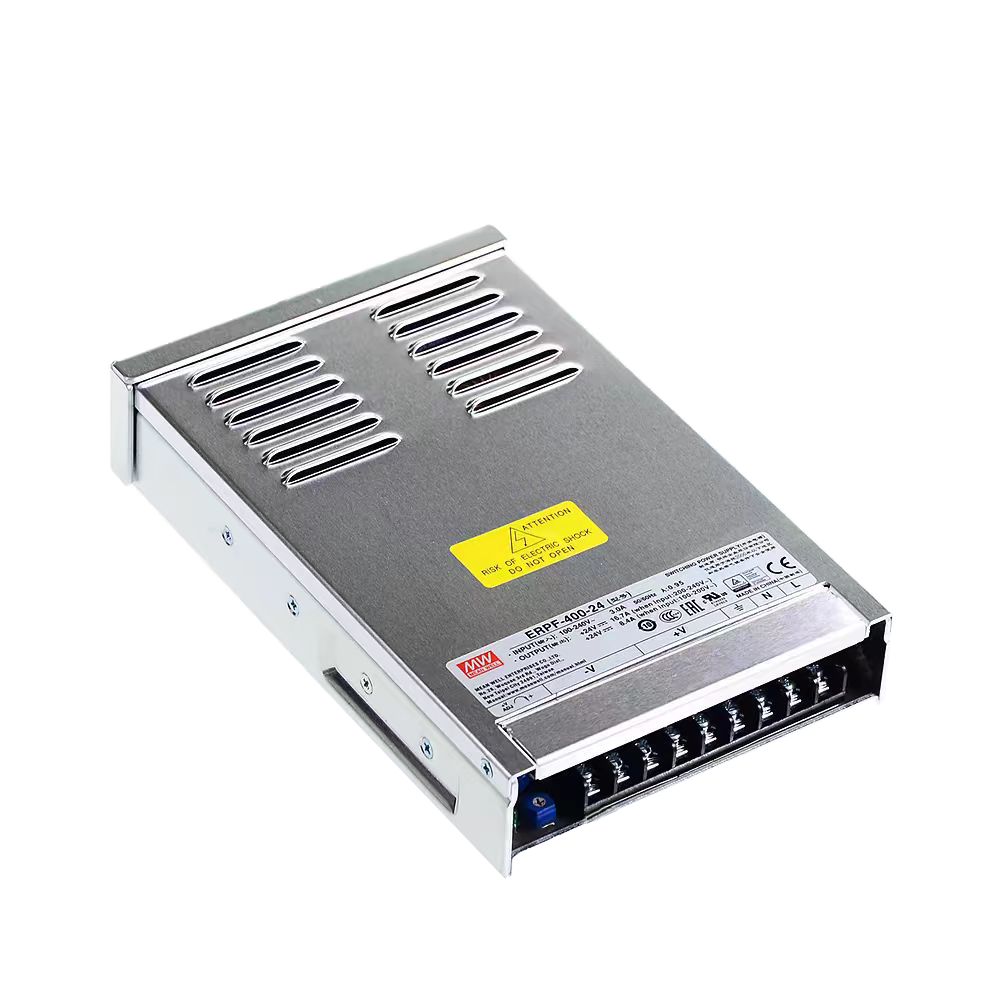

ERPF-400系列是一款400W单组输出封闭型电源供应器，具有主动式PFC功能。采用铝制外壳,内部灌半胶以保护电子元件防雨防尘,并具有完整的保护功能。ERPF-400适合于户外LED发光字幕，广告牌，商业广告显示屏等应用。
产品特性：
‧国际通用交流输入范围 （可承受300VAC浪涌输入5秒）
‧内置主动式PFC功能
‧效率高达91%
‧灌半胶防雨设计
‧保护种类：短路/过负载/过电压/过温度
‧自然风冷
‧LED电源指示
‧低成本，高可靠度
‧100%满载老化测试
产品应用：
‧LED灯带照明
‧LED发光字幕
‧LED显示屏照明

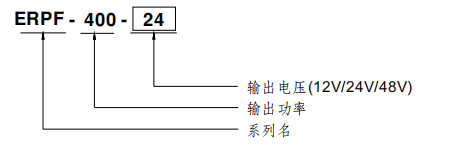

型号编码：
产品参数：
型号 ERPF-400-12 ERPF-400-24 ERPF-400-48 输出 直流电压 12V 24V 48V 额定电流 30A 16.7A 8.3A 电流范围 备注5 0 ~ 30A 0 ~ 16.7A 0 ~ 8.3A 额定功率 360W 400.8W 398.4W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 240mVp-p 电压调整范围 10.8 ~ 13.2V 21.6 ~ 26.4V 43.2 ~ 52.8V 电压精度备注3 ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% 负载调整率 ±0.5% ±0.5% ±0.5% 启动、上升时间 2000ms, 100ms/230VAC; 3000ms, 100ms/ 115VAC (满载时) 保持时间(Typ.) 10ms/230VAC; 10ms/ 115VAC(满载时) 输入 电压范围 备注4 90 ~ 264VAC 127 ~ 370VDC 频率范围 47 ~ 63Hz 功率因素(Typ.) PF≧0.95/230VAC, PF≧0.98/ 115VAC 效率(Typ.) 89% 90% 91% 交流电流(Typ.) 2.5A/230VAC 3A/ 115VAC 浪涌电流(Typ.) 冷启动45A/ 115VAC, 90A/230VAC 漏电流 < 1mA/ 240VAC 保护 过负载 额定输出功率的105%~ 135% 保护模式:恒流限制模式, 负载异常条件移除后可自动恢复 短路 保护模式:恒流限制模式, 负载异常条件移除后可自动恢复 过电压 13.8~ 16.2V 27.6~ 32.4V 55.2 ~ 64.8V 保护模式:关断输出电压 ，重启恢复 过温度 关断输出电压, 温度下降后可 自动恢复 环境 工作温度 -30 ~ +60C(请参考 “减额曲线”) 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -30 ~ +85C, 10 ~ 95% RH 温度系数 ±0.1%/C(0 ~ 35C) 耐振动 10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟 安规和
电磁
兼容
(备注6)安全规范 UL 60950-1,IEC/BS EN/EN62368-1,CCC GB4943.1-2011, EAC TP TC 004, IS13252(Part1)(仅12,24 ) 认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32) class A, GB9254 classA, GB17625. 1; BS EN/EN61000-3-2;
BS EN/EN61000-3-3, EAC TP TC 020电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN55035, 轻工业标准, EAC TP TC 020 其它 MTBF 1981.2K hrs min. Telcordia SR-332 (Bellcore) 233.4Khrs min. MIL-HDBK-217F (25C) 尺寸 220.4*130*48mm (L*W*H) 包装 1.1Kg; 9pcs / 11Kg / 0.63CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 低输入电压情况下需减额输出，具体请参照静态特性曲线图。
5. 请参考“静态特性曲线图”。
6. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长450mm*宽450mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
※ 产品免责声明：详细请参阅-
