产品描述：

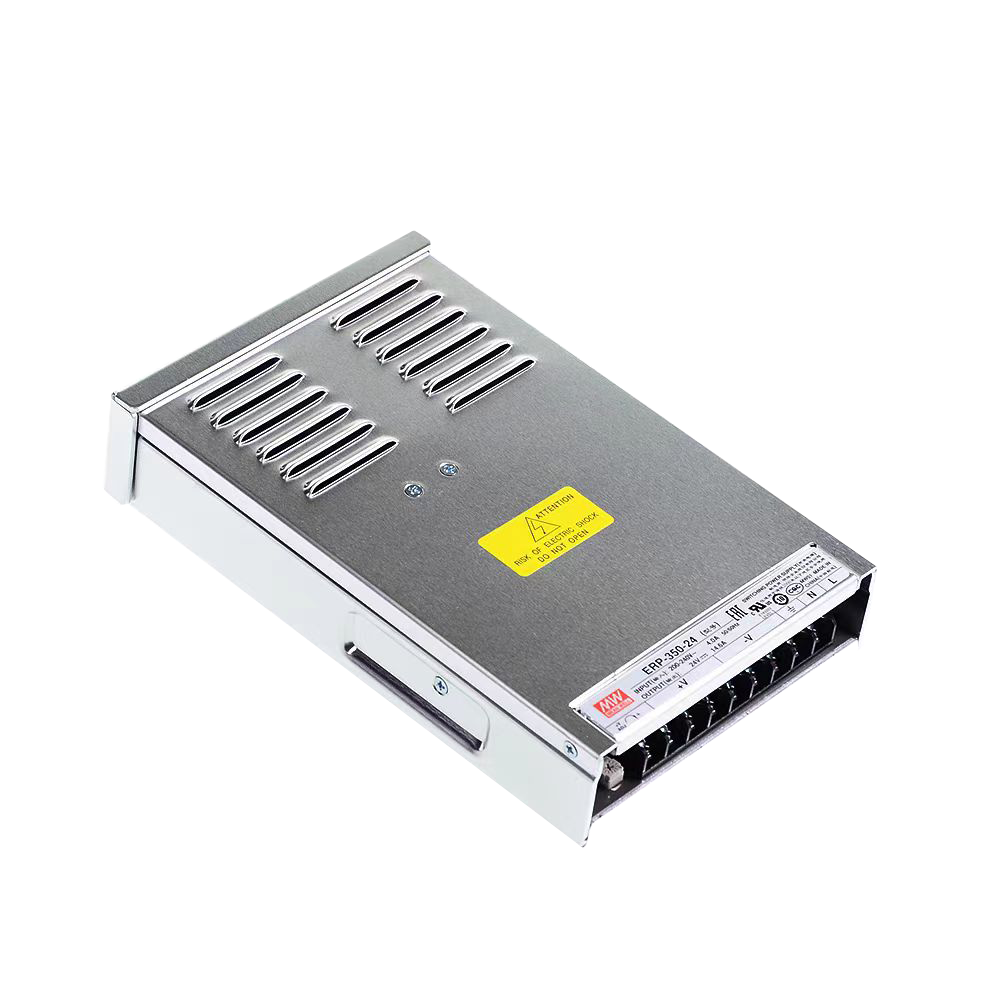

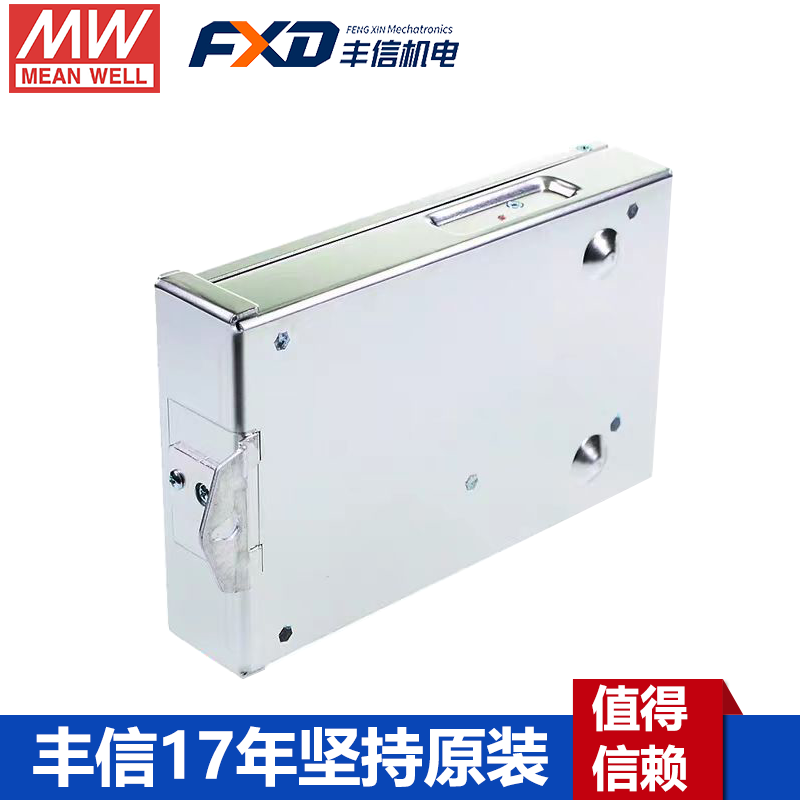

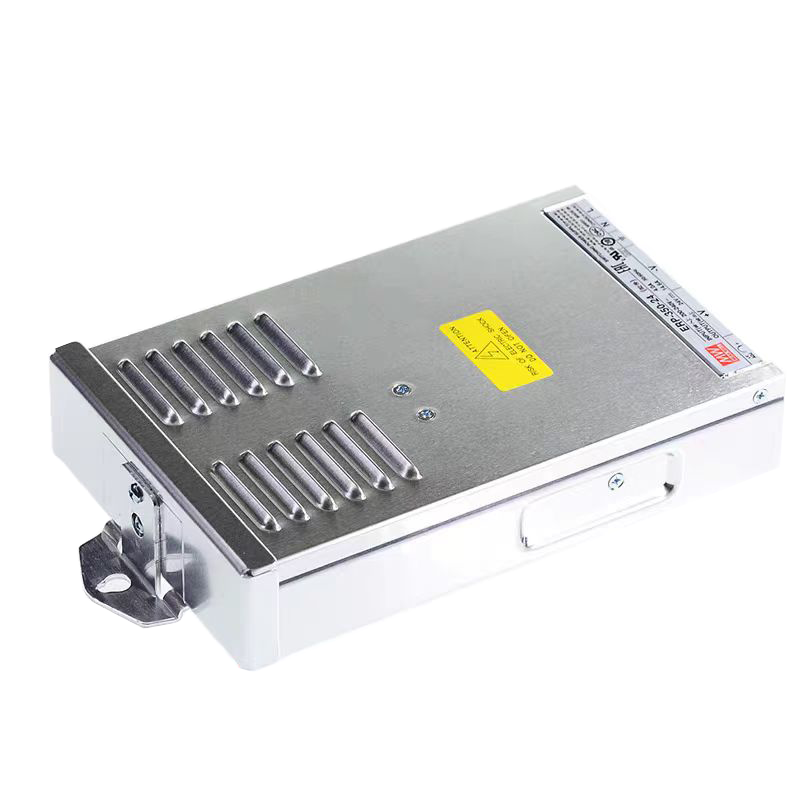

ERP-350系列是一款350W单组输出封闭型电源供应器。采用铝制外壳,内部灌半胶以保护电子元件防雨防尘,并具有完整的保护功能。ERP-350适合于户外LED发光字幕，广告牌，商业广告显示屏应用。
产品特性：
‧交流输入范围180~264VAC（可承受300VAC浪涌输入5秒）
‧灌半胶防雨设计
‧保护种类：短路/过负载/过电压/过温度
‧自然风冷
‧LED电源指示
‧低成本，高可靠度
‧100%满载老化测试
产品应用：
‧LED灯带照明
‧LED发光字幕
‧LED显示屏照明

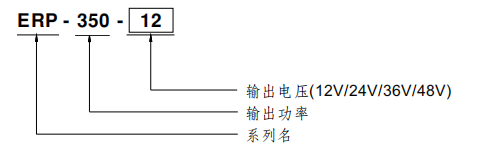

型号编码：
产品参数：
型号 ERP-350-12 ERP-350-24 ERP-350-36 ERP-350-48 输出 直流电压 12V 24V 36V 48V 额定电流 26.7A 14.6A 9.7A 7.3A 电流范围 0 ~ 26.7A 0 ~ 14.6A 0 ~ 9.7A 0 ~ 7.3A 额定功率 320.4W 350.4W 349.2W 350.4W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 240mVp-p 240mVp-p 电压调整范围 10.8 ~ 13.2V 21.6 ~ 26.4V 32.4 ~ 39.6V 43.2 ~ 52.8V 电压精度备注3 ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 1500ms, 200ms/230VAC 保持时间(Typ.) 20ms/230VAC 输入 电压范围 180 ~ 264VAC 254 ~ 370VDC 频率范围 47 ~ 63Hz 效率(Typ.) 87% 89% 90% 90% 交流电流(Typ.) 4A/230VAC 浪涌电流(Typ.) 90A/230VAC 漏电流 < 1mA/ 240VAC 保护 过负载 额定输出功率的110%~ 140% 额定输出功率的130%~ 180% 额定输出功率的120%~ 160% 12-36V打嗝模式 ，负载异常条件移除后可自动恢复
48V 关断输出电压，重启恢复过电压 13.8~ 16.2V 27.6~ 32.4V 41.4 ~ 46.8V 55.2 ~ 64.8V 12-36V打嗝模式 ，异常条件移除后可自动恢复
48V 关断输出电压，重启恢复过温度 12-36V关断输出电压 ，温度下降后可自动恢复
48V 关断输出电压，重启恢复环境 工作温度 -30 ~ +60C (请参考 “减额曲线”) 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -30 ~ +85C, 10 ~ 95% RH 温度系数 ±0.05%/C (0~50C) 耐振动 10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟
安规和电磁兼容安全规范 UL62368- 1,IEC 62368- 1, GB4943. 1-2011, EAC TP TC 004 认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 电磁兼容发射 设计参考EN55022 (CISPR22) class A, EAC TP TC 020 电磁兼容抗扰度 设计参考EN61000-4-5, 轻工业标准, EAC TP TC 020 其它 MTBF 2396.7K hrs min. Telcordia SR-332 (Bellcore) 321Khrs min. MIL-HDBK-217F (25C) 尺寸 220.4*130*48mm (L*W*H) 包装 0.9Kg; 9pcs / 11Kg / 0.63CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5C/1000米,有风扇机型操作环温需调降5C/1000米。
※ 产品免责声明：详细请参阅-
