产品描述：

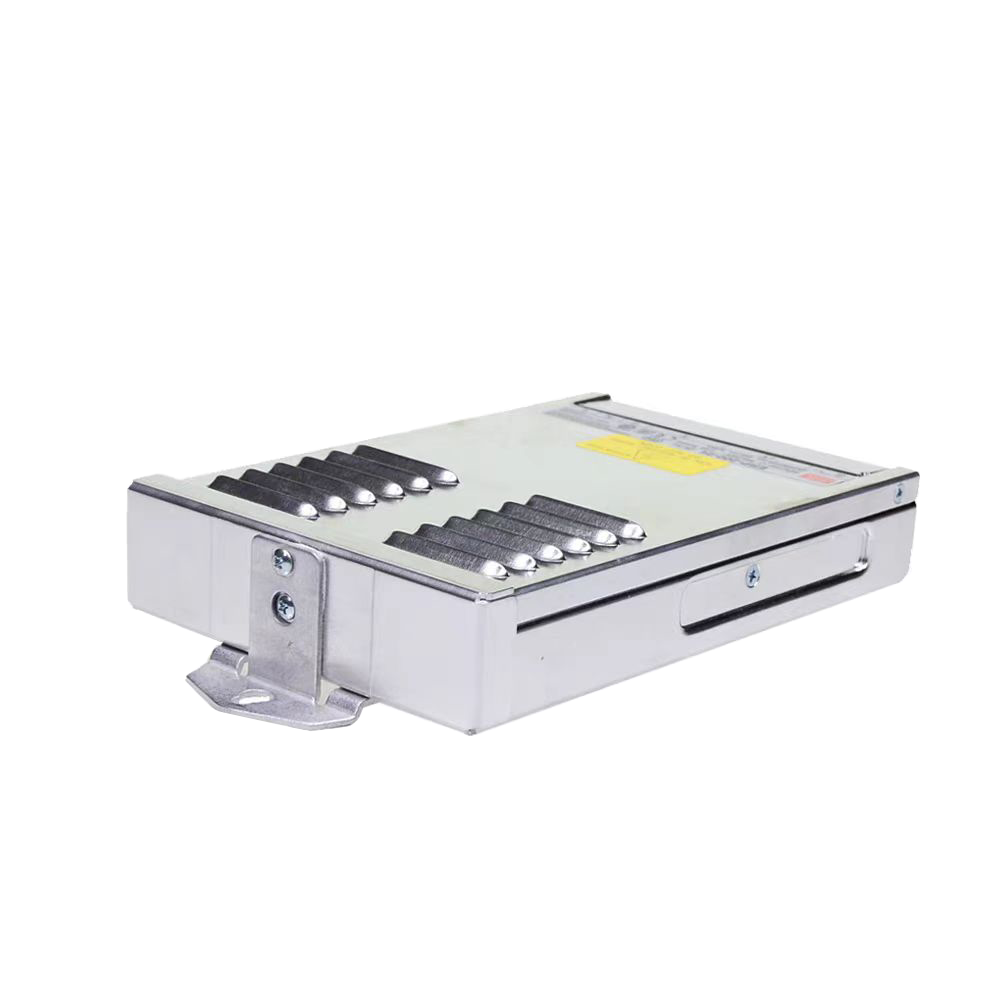

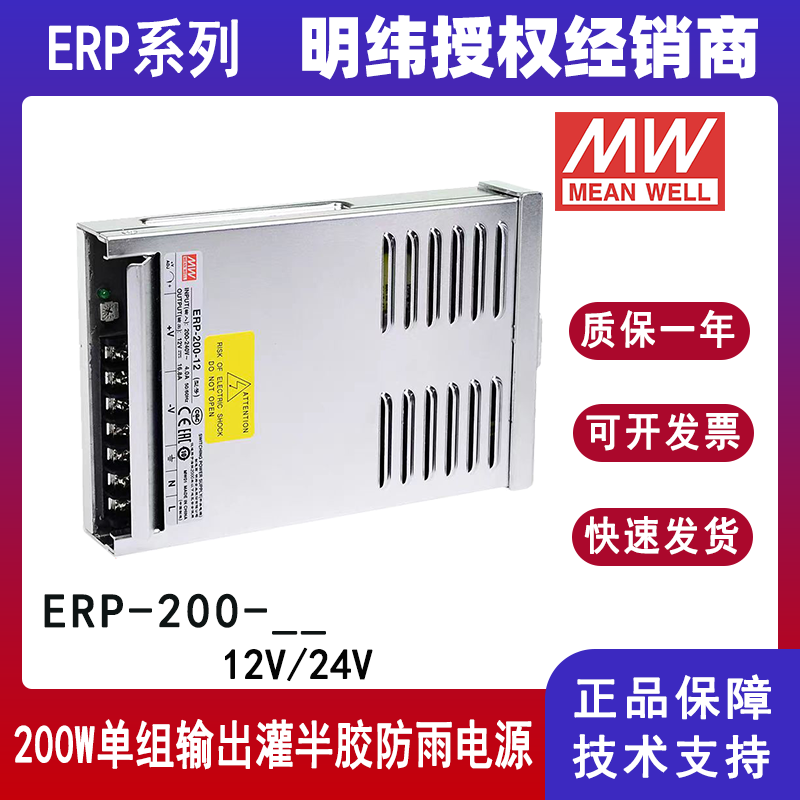

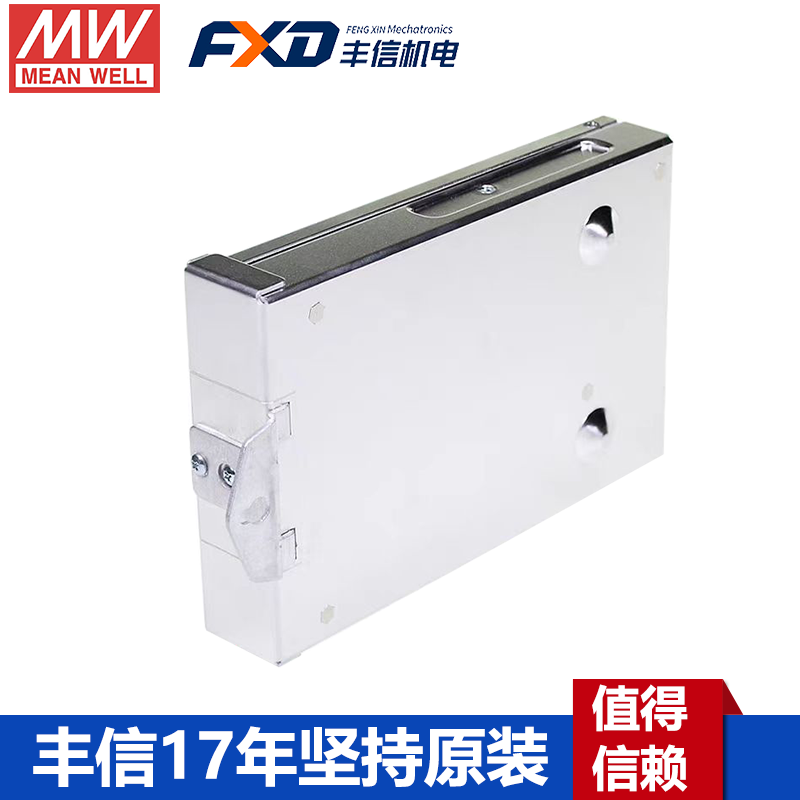

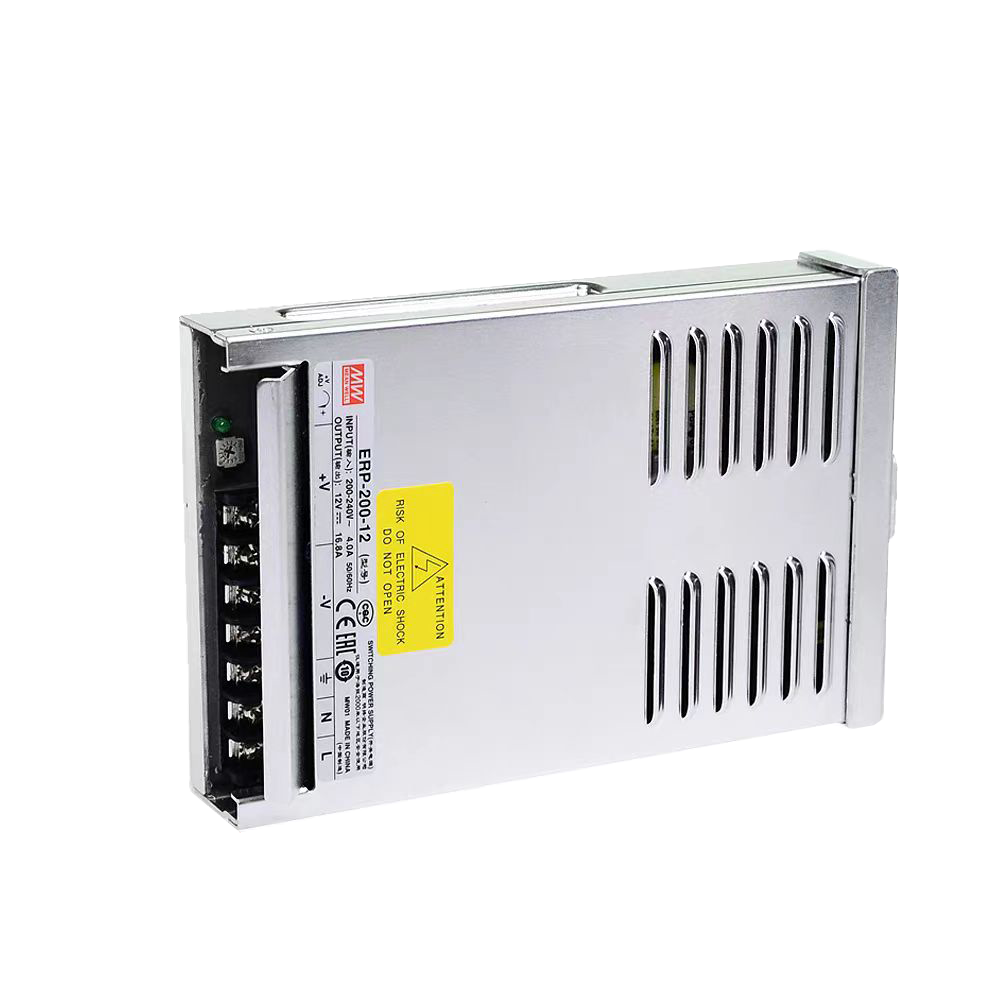

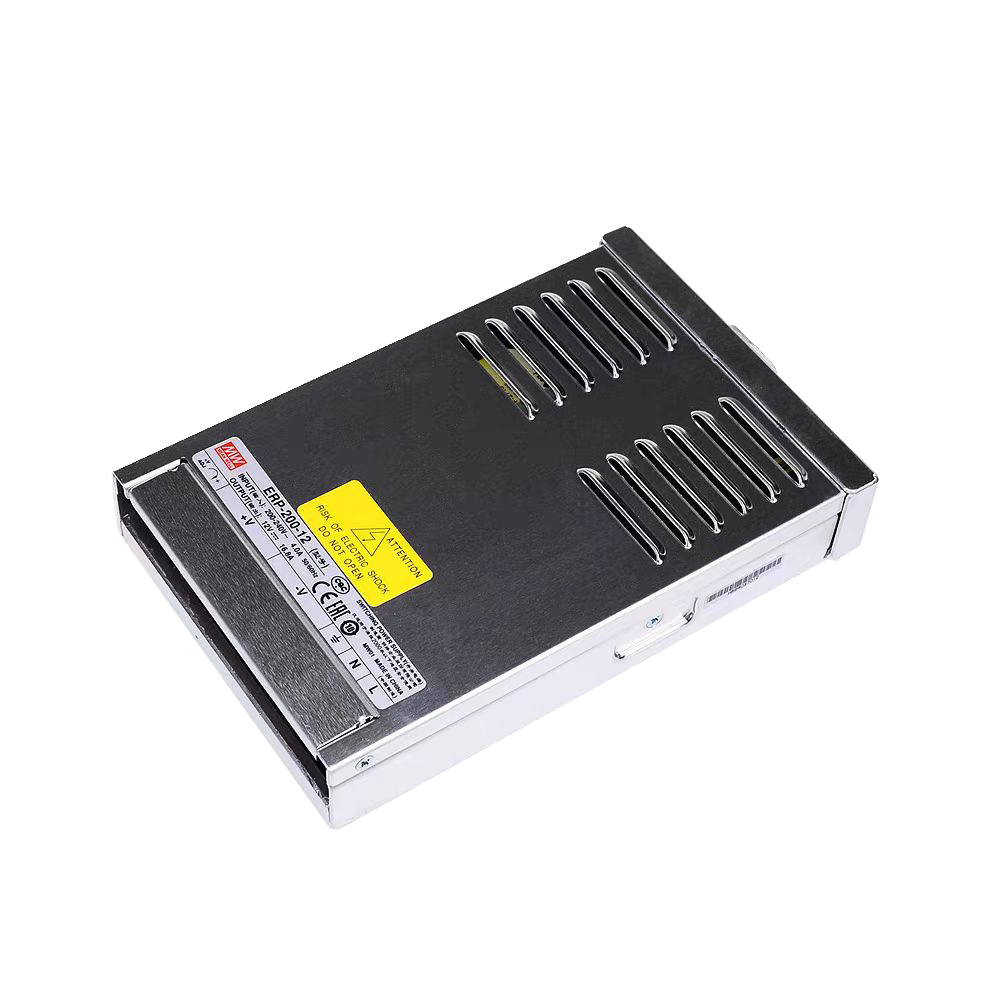

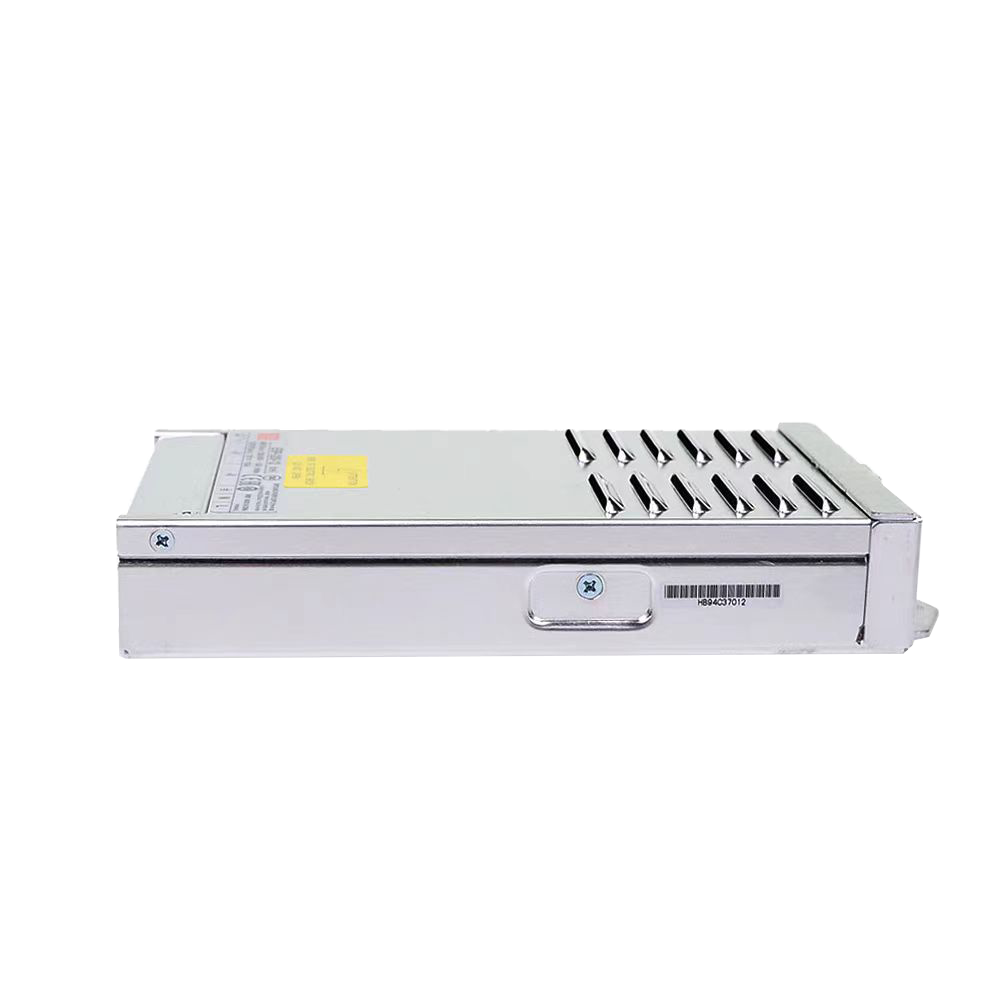

ERP-200系列是一款200W单组输出封闭型电源供应器。采用铝制外壳,内部灌半胶以保护电子元件防雨防尘,并具有完整的保护功能。ERP-200适合于户外LED发光字幕，广告牌，商业广告显示屏等应用。
产品特性：
.交流输入范围180~264VAC(可承受300VAC浪涌输入5秒)
.灌半胶防雨设计
.保护种类：短路/过负载/过电压/过温度
.自然风冷
.LED电源指示
.低成本，高可靠度
.100%满载老化测试
产品应用：
.LED灯带照明
.LED发光字幕
.LED显示屏照明
产品参数：
型号 ERP-200-12 ERP-200-24 输出 直流电压 12V 24V 额定电流 16.8A 8.33A 电流范围 0 ~ 16.8A 0 ~ 8.33A 额定功率 200.4W 199.92W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 电压调整范围 10.8 ~ 13.2V 21.6 ~ 26.4V 电压精度备注3 ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% 负载调整率 ±0.5% ±0.5% 启动、上升时间 1500ms, 200ms/230VAC 保持时间(Typ.) 20ms/230VAC 输入 电压范围 180 ~ 264VAC 254 ~ 370VDC 频率范围 47 ~ 63Hz 效率(Typ.) 87% 89% 交流电流(Typ.) 4A/230VAC 浪涌电流(Typ.) 90A/230VAC 漏电流 < 1mA/ 240VAC 保护 短路 打嗝模式, 负载异常条件移除后可自动恢复 过负载 额定输出功率的110%~ 140% 保护模式:恒流限制模式, 负载异常条件移除后可自动恢复 过电压 13.8~ 16.2V 27.6~ 32.4V 保护模式:打嗝模式, 负载异常条件移除后可 自动恢复 过温度 关断输出电压, 温度下降后可 自动恢复 环境 工作温度 -30 ~ +60C (请参考“减额曲线”) 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -30 ~ +85C, 10 ~ 95% RH 温度系数 ±0.05%/C (0 ~ 35C) 耐振动 10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟 安规和
电磁
兼容安全规范 IEC/BS EN/EN 62368- 1,GB4943. 1-2011(除 ERP-200- 12外),EAC TP TC 004,IS13252(Part 1)认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH 电磁兼容发射 设计参考BS EN/EN55022 (CISPR22) class A, EAC TP TC 020 电磁兼容抗扰度 设计参考BS EN/EN61000-4-5; 工业标准, EAC TP TC 020 其它 MTBF 2233.7K hrs min. Telcordia SR-332 (Bellcore) 262.9Khrs min. MIL-HDBK-217F (25C) 尺寸 200*120*40mm (L*W*H) 包装 0.86Kg; 12pcs / 10.89Kg / 0.58CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
