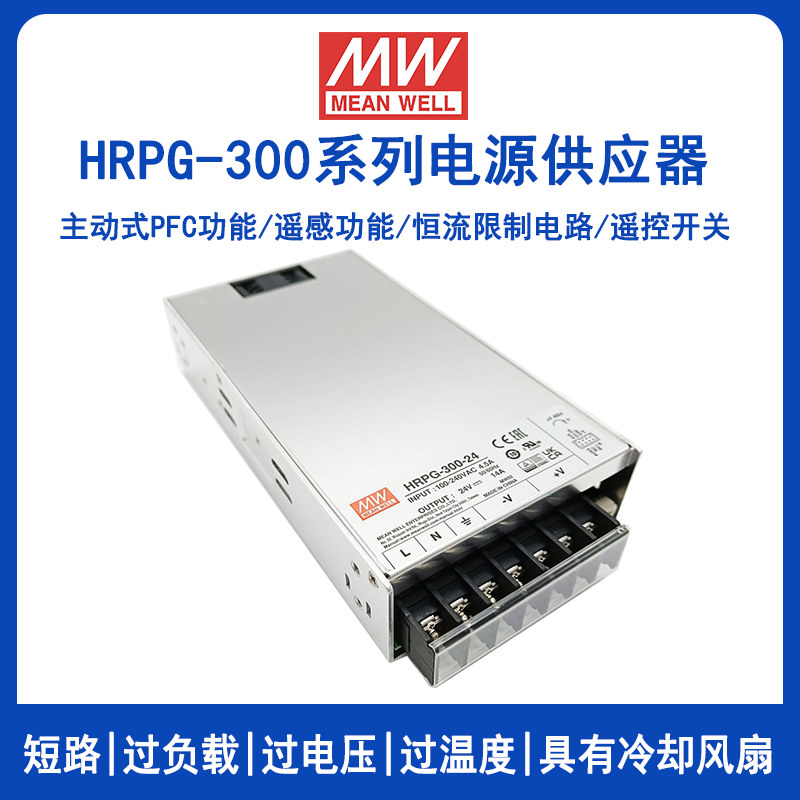

产品特性：
.国际通用全范围交流输入
.内置主动式PFC功能,PF>0.95
.效率可高达89%
.能承受300VAC浪涌输入5秒
.保护种类:短路/过负载/过电压/过温度
.具有恒流限制电路
.高度低,仅41mm

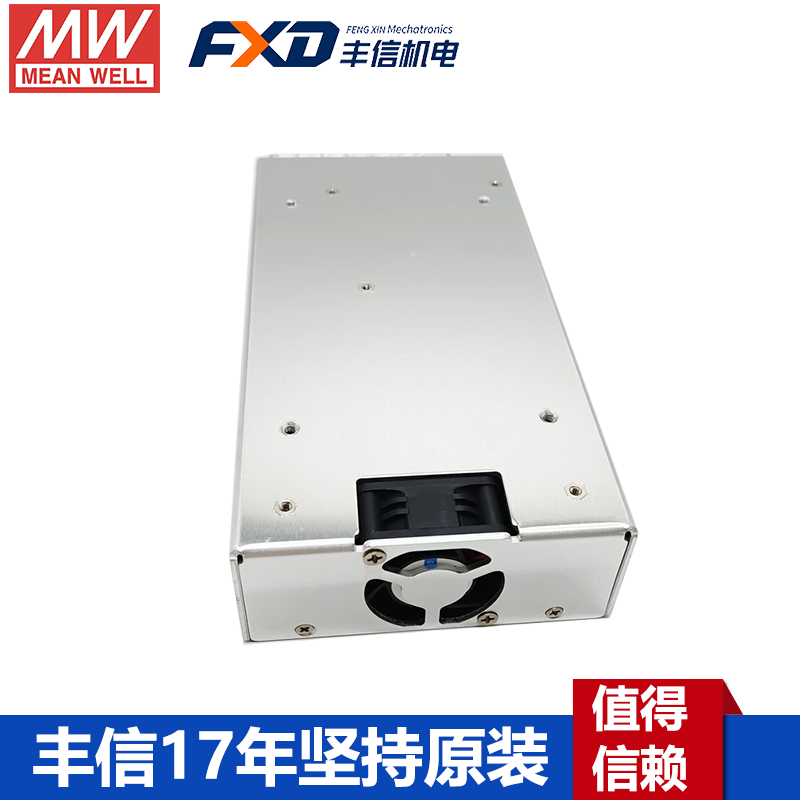

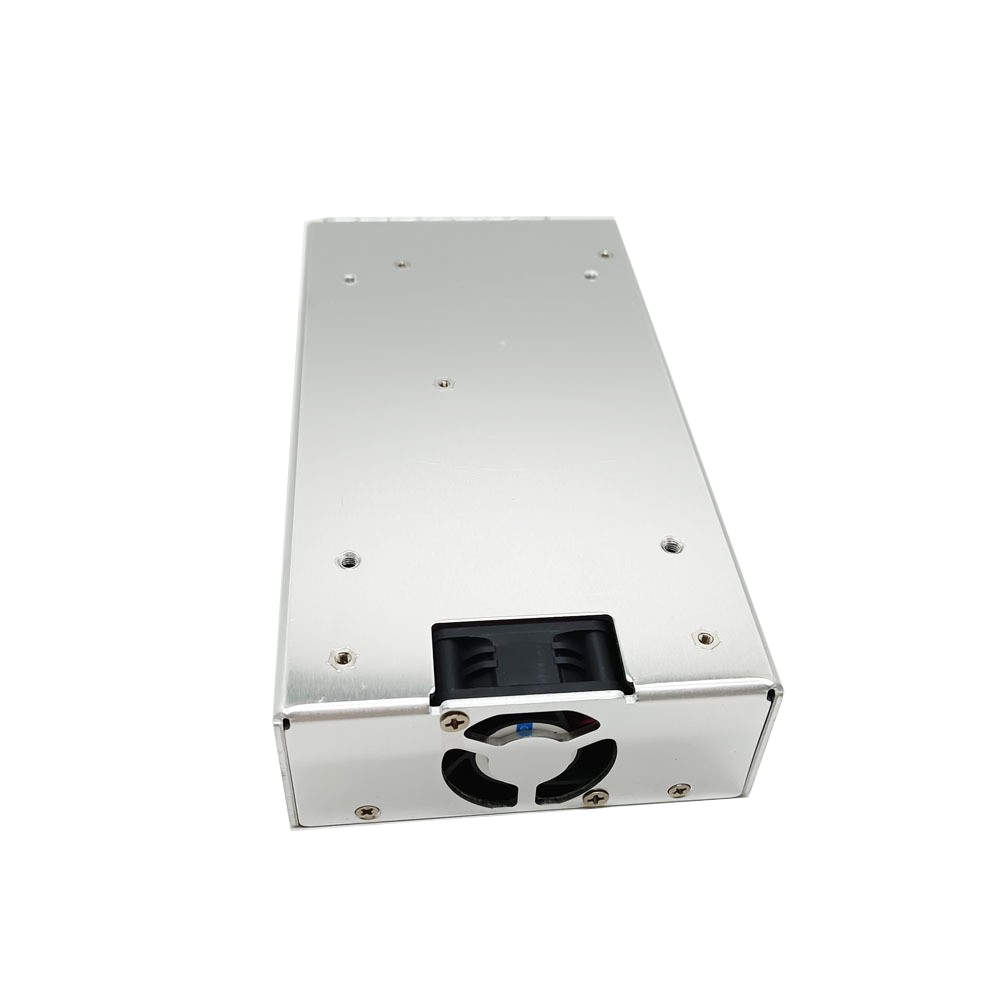

.具有冷却风扇开关控制
.有DCOK信号输出
.具有遥控开关
.5V@0.3A待机
.具有遥感功能
.空载消耗<0.5W
产品参数：

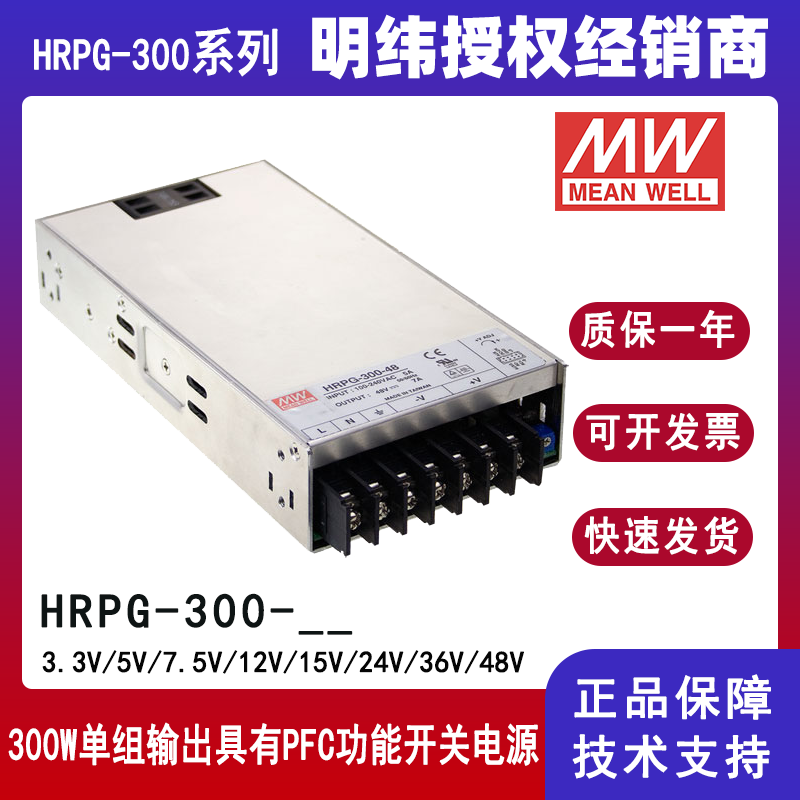

型号 HRPG-300-3.3 HRPG-300-5 HRPG-300-7.5 HRPG-300-12 HRPG-300-15 HRPG-300-24 HRPG-300-36 HRPG-300-48 输出 直流电压 3.3V 5V 7.5V 12V 15V 24V 36V 48V 额定电流 60A 60A 40A 27A 22A 14A 9A 7A 电流范围 0 ~ 60A 0 ~ 60A 0 ~ 40A 0 ~ 27A 0 ~ 22A 0 ~ 14A 0 ~ 9A 0 ~ 7A 额定功率 198W 300W 300W 324W 330W 336W 324W 336W 纹波与噪声(max)备注2 80mVp-p 90mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 250mVp-p 250mVp-p 电压调整范围 2.8 ~ 3.8V 4.3 ~ 5.8V 6.8 ~ 9V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 28.8 ~ 39.6V 40.8 ~ 55.2V 电压精度 备注3 ±2.5% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% 负载调整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 1000ms, 50ms/230VAC 2500ms,50ms/115VAC(满载时) 保持时间(Typ.) 16ms/230VAC 16ms/115VAC(满载时) 输入 电压范围 备注5 85 ~ 264VAC或120 ~ 370VDC 频率范围 47 ~ 63Hz 功率因数(Typ.) PF>0.95/230VAC PF>0.99/115VAC(满载时) 效率(Typ.) 80% 82% 86% 88% 88% 87% 88% 89% 交流电流(Typ.) 3.5A/115VAC 1.8A/230VAC 浪涌电流(Typ.) 35A/115VAC 70A/230VAC 漏电流 <1.2mA / 240VAC 保护 过负载 额定输出功率的105%~ 135% 保护模式:恒流限制,负载异常条件移除后可自动恢复 过电压 3.96 ~ 4.62V 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保护模式:关闭输出，电源重启后可恢复正常输出 过温度 关闭输出，温度下降后可自动恢复 功能 5V待机 5V待机 : 5V@0.3A ;容差:±5%,纹波 : 50mVp-p(最大) DC OK信号 PSU 开启 : 3.3 ~ 5.6V ; PSU关闭 : 0 ~ 1V 遥控 RC+ / RC-: 4 ~ 10V或开路=启动 ; 0 ~ 0.8V或短路=关闭 风扇控制(Typ.) 负载35±15%或RTH2≧50℃风扇启动 环境 工作温度 -40～+70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0～50℃) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 安规和电磁兼容
(备注4)安全规范 UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035 ,BS EN/EN61000-6-2,重工业标准, EAC TP TC 020 其它 MTBF 1339.6K hrs min. Telcordia SR-332 (Bellcore) ; 176.1K hrs min. MIL-HDBK-217F (25℃) 尺寸 199*105*41mm (L*W*H) 包装 0.95Kg; 15pcs/15.3Kg/0.79CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
5. 低输入电压情况下需减额输出，具体请参照减额曲线图。
6. 当RC- & RC+ (CN100 pin4,6) 0 ~ 0.8V或短路时,空载消耗<0.5W。
7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
