产品描述：

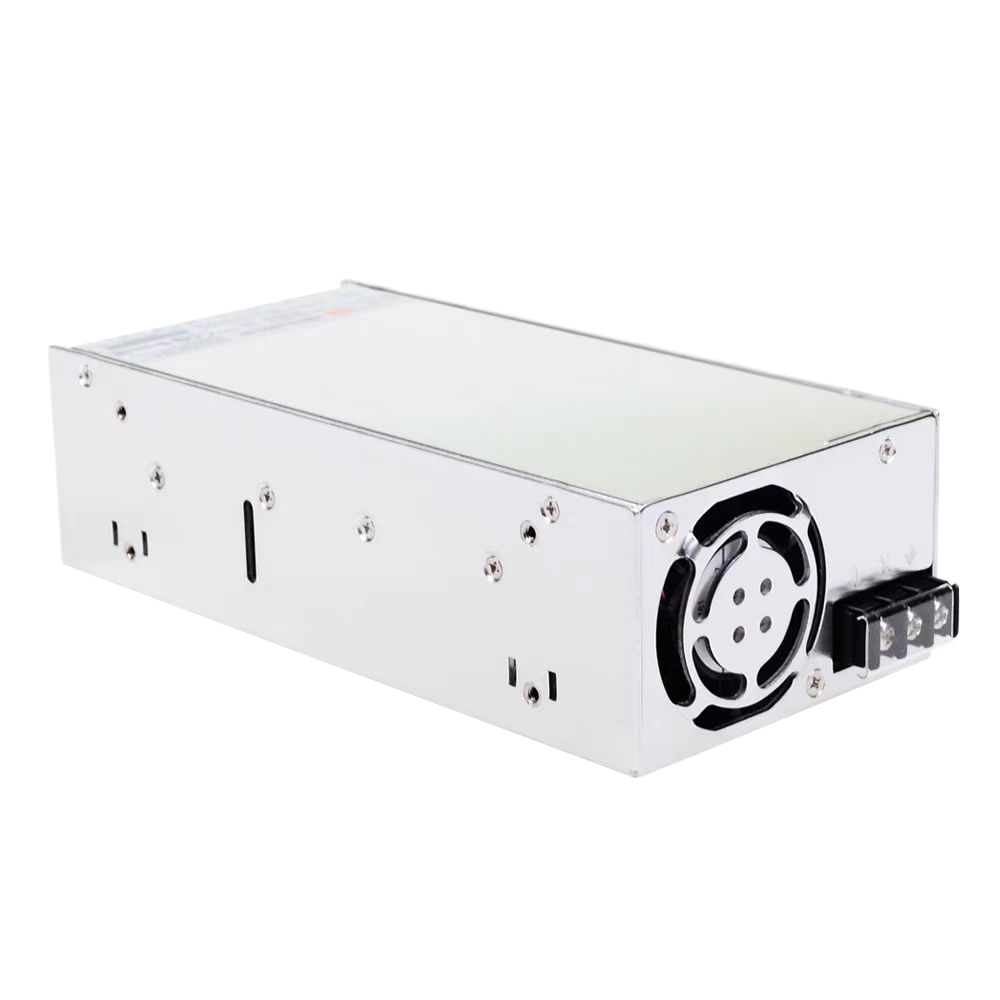

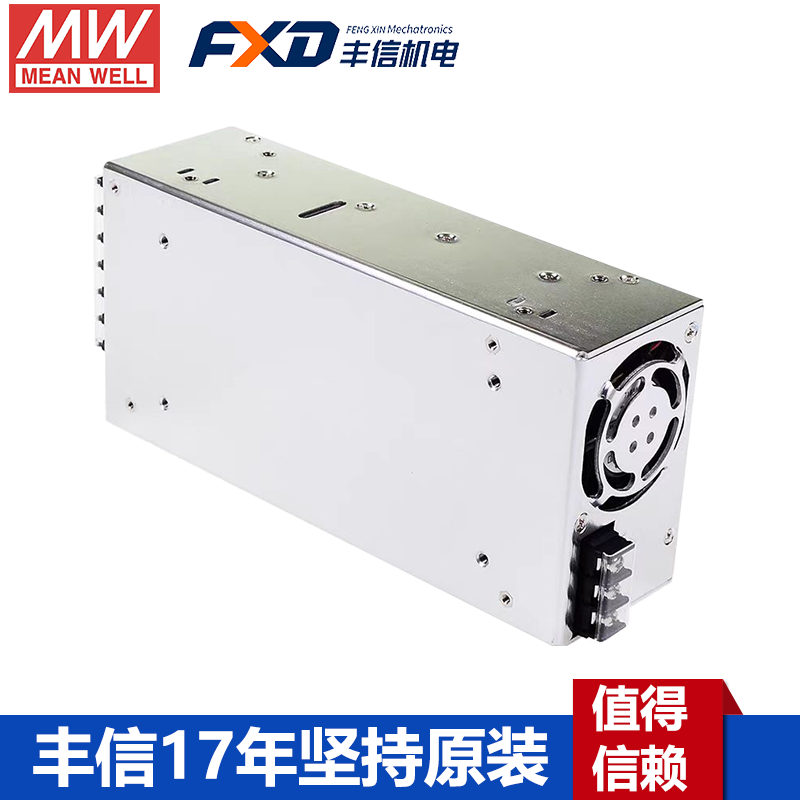

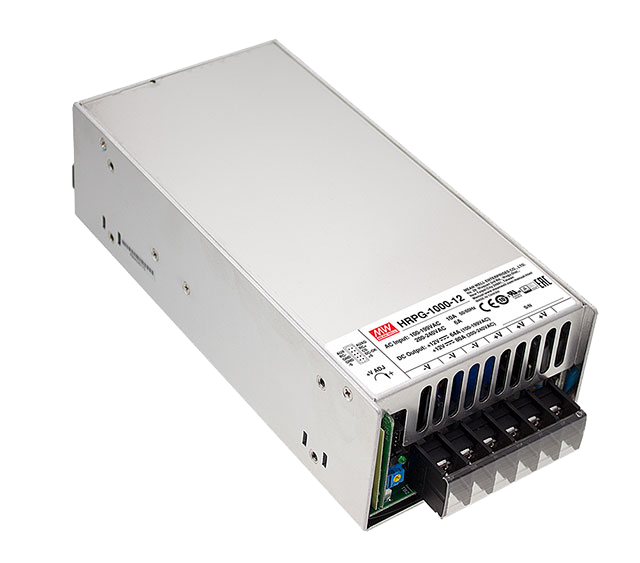

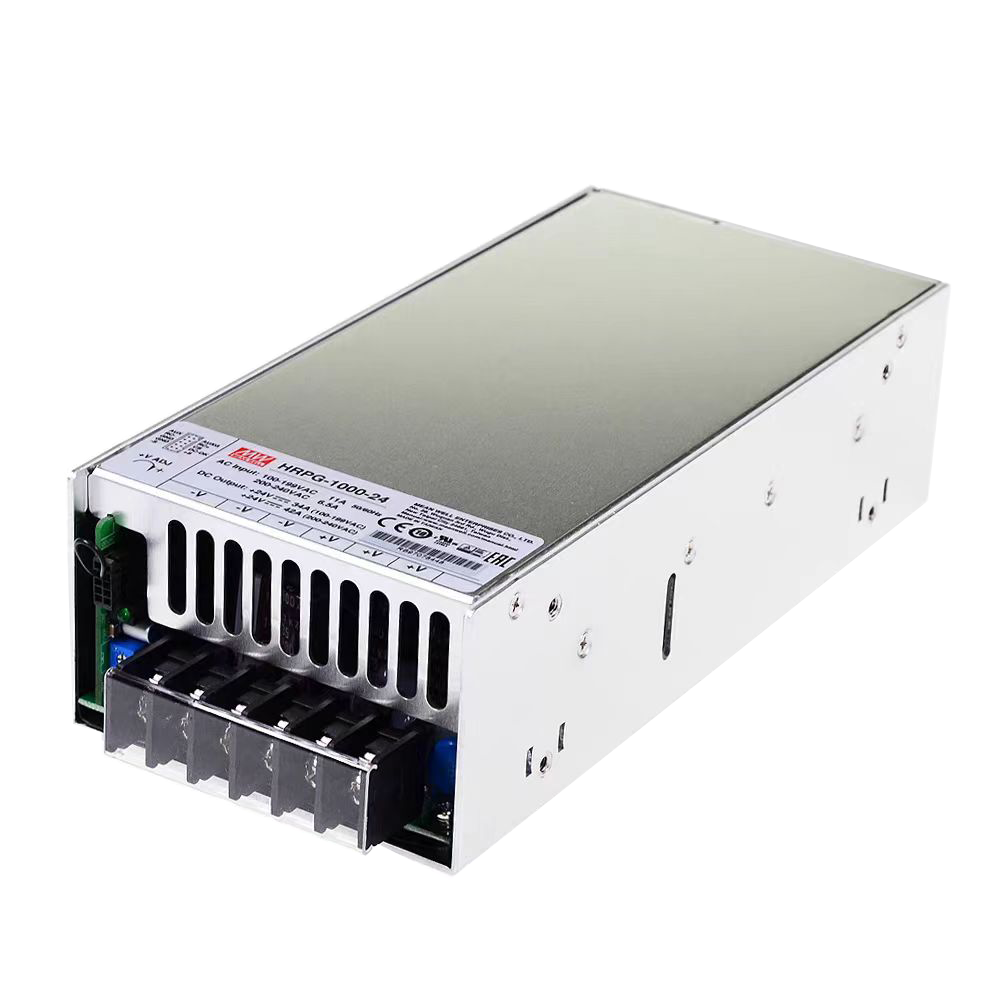

HRPG-1000是一款单组输出机壳型交流变直流电源供应器，可为广泛的工业应用提供1000W的输出功率。整系列输入电压范围为90~264VAC，并且能 提供12V到48V间不同的额定电压，可满足各种工业设备需求。每个机型可通过内部控速风扇来风冷，工作温度可达70℃。另外,HRPG-1000利用内建多种功能如辅助电源遥感和遥控功能警报信号等功能提供多种设计灵活性。
产品特性：
‧国际通用全范围交流输入
‧具有主动式PFC功能,PF>0.95
‧效率高达94%
‧能承受300VAC浪涌输入5秒
‧保护种类：短路/过负载/过电压/过温度
‧具有冷却风扇开关控制
‧并联使用可达4000W(3+1)
‧有DC OK信号输出
‧具有遥控开关
‧ 5V@0.3A待机
‧具有遥感功能
‧空载消耗< 0.75W(备注6)
产品应用：
.工业控制或自动化装置
.测试和测量仪器
.激光相关类机器
.老化设备
.RF应用程序

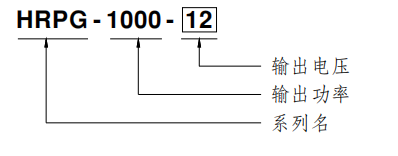

机型编码：
产品参数：
型号 HRPG-1000-12 HRPG-1000-15 HRPG-1000-24 HRPG-1000-48 输出 直流电压 12V 15V 24V 48V 额定电流 80A 64A 42A 21A 电流范围 0 ~ 80A 0 ~ 64A 0 ~ 42A 0 ~ 21A 额定功率 960W (最大1000W,持续3秒) 960W (最大1000W,持续3秒) 1008W 1008W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 200mVp-p 250mVp-p 电压调整范围 11 ~ 14V 14 ~ 17V 22 ~ 28V 46 ~ 56V 电压精度 备注3 ±2.0% ±1.5% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 ±2.0% ±1.5% ±0.5% ±0.5% 启动、上升时间 1000ms, 50ms/230VAC 2000ms, 50ms/115VAC(满载时) 保持时间(Typ.) 16ms/230VAC 16ms/115VAC(满载时) 输入 电压范围 备注4 90 ~ 264VAC(300VAC持续5秒) 127 ~ 370VDC 频率范围 47 ~ 63Hz 功率因数(Typ.) PF>0.95/230VAC PF>0.99/115VAC(满载时) 效率(Typ.) 91.5% 92% 93% 94% 交流电流(Typ.) 8.5A/115VAC 5A/230VAC 浪涌电流(Typ.) 25A/115VAC 40A/230VAC 漏电流 <1.2mA / 240VAC 保护 过负载 额定输出功率的105 ~ 135% 保护模式:恒流限制,负载异常条件移除后可自动恢复 过电压 14.5 ~ 16.5V 18.2 ~ 20.6V 29 ~ 33V 58 ~ 65V 保护模式:关断输出，电源重启后可恢复正常输出 过温度 关断输出，温度下降后可自动恢复 功能 均流 可高达4000W或(3+1). 请参照功能手册 遥控 电源开启: 短路; 电源关断 : 开路. 请参照功能手册 遥感 遥感对负载线压降补偿最大为0.5V. 请参照功能手册 DC-OK信号 TTL 信号输出, PSU开启 = 3.3 ~ 5.6V ; PSU关断 = 0 ~ 1V. 请参照功能手册 5V待机 5V待机 : 5V@0.3A ;容差:±5%,纹波 : 50mVp-p(最大) 风扇控制 通过NTC(RT50)或30%最小负载开/关风扇。 环境 工作温度 -40 ~ +70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH无冷凝 温度系数 ±0.03%/℃ (0 ~ 50℃) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 安规和电磁兼容
(备注7)安全规范 UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 电磁兼容抗扰度 BS EN/EN55035, BS EN/EN61000-6-2 Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods,
>95% interruptions 250 periods其它 MTBF 862.1K hrs min. Telcordia SR-332 (Bellcore) ; 105.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 218*105*63.5mm (L*W*H) 包装 1.53Kg;8pcs/13.3Kg/1.34CUFT NOTE 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 低输入电压情况下需减额输出，具体请参照减额曲线图。
5. 启动时间是在冷机启动状态下测得，频繁的开关机可能会使启动时间变长。
6. 当RC- & RC+ (CN100 pin3,4) 开路时,空载消耗<0.75W。
7. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽700mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
8. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
※ 产品免责声明：详细请参阅-
