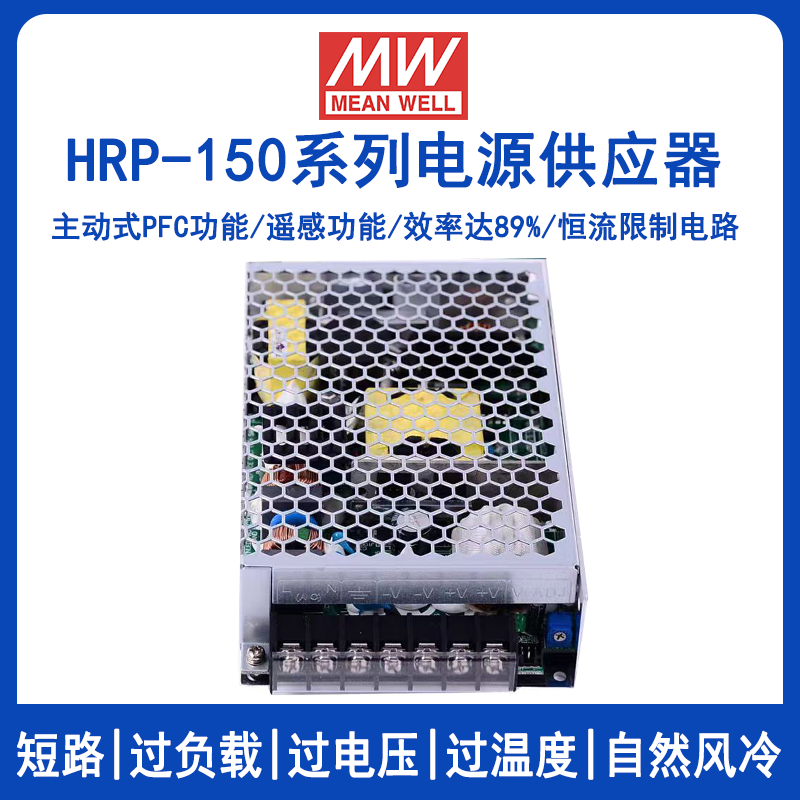

产品特性：
.国际通用全范围交流输入
.内置主动式PFC功能,PF>0.95
.效率可高达89%
.能承受300VAC浪涌输入5秒
.保护种类:短路/过负载/过电压/过温度
.自然风冷
.1U外型仅38mm
.具有遥感功能
.具有恒流限制电路
产品参数：
型号 HRP-150-3.3 HRP-150-5 HRP-150-7.5 HRP-150-12 HRP-150-15 HRP-150-24 HRP-150-36 HRP-150-48 输出 直流电压 3.3V 5V 7.5V 12V 15V 24V 36V 48V 额定电流 30A 26A 20A 13A 10A 6.5A 4.3A 3.3A 电流范围 0 ~ 30A 0 ~ 26A 0 ~ 20A 0 ~ 13A 0 ~ 10A 0 ~ 6.5A 0 ~ 4.3A 0 ~ 3.3A 额定功率 99W 130W 150W 156W 150W 156W 154.8W 158.4W 纹波与噪声(max)备注2 80mVp-p 80mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p 电压调整范围 2.8 ~ 3.8V 4.3 ~ 5.8V 6.8 ~ 9V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 28.8 ~ 39.6V 40.8 ~ 55.2V 电压精度备注3 ±2.5% ±2.5% ±2.5% ±1.5% ±1.5% ±1.5% ±1.5% ±1.5% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% 负载调整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 3000ms, 50ms/230VAC 3000ms,50ms/115VAC(满载时) 保持时间(Typ.) 16ms/230VAC 16ms/115VAC(满载时) 输入 电压范围 备注5 85 ~ 264VAC或120 ~ 370VDC 频率范围 47 ~ 63Hz 功率因数(Typ.) PF>0.95/230VAC PF>0.99/115VAC(满载时) 效率(Typ.) 78.5% 85% 87% 88% 88% 88% 89% 89% 交流电流(Typ.) 1.7A/115VAC 0.9A/230VAC 浪涌电流(Typ.) 35A/115VAC 70A/230VAC 漏电流 <1mA / 240VAC 保护 过负载 额定输出功率的105%~ 135% 保护模式:恒流限制,负载异常条件移除后可自动恢复 过电压 3.96 ~ 4.62V 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保护模式:关断输出，电源重启后可恢复正常输出 过温度 关断输出电压,温度下降后自动恢复 环境 工作温度 -40～+70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -50 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.04%/℃ (0～50℃) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 安规和电磁兼容
(备注4)安全规范 UL62368-1,TUV BS EN/EN62368-1,AS/NZS62368.1, EAC TP TC 004 认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2,重工业标准, EAC TP TC 020 其它 MTBF 1742.7K hrs min. Telcordia SR-332 (Bellcore) ; 238.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 159*97*38mm (L*W*H) 包装 0.61Kg; 24pcs/15.6Kg/0.9CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
5. 低输入电压情况下需减额输出，具体请参照减额曲线图。
6. 强烈建议外部输出电容不超过5000uF(仅针对HRP-3.3-/-5/-7.5/-12/-15)
7 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
