产品描述：

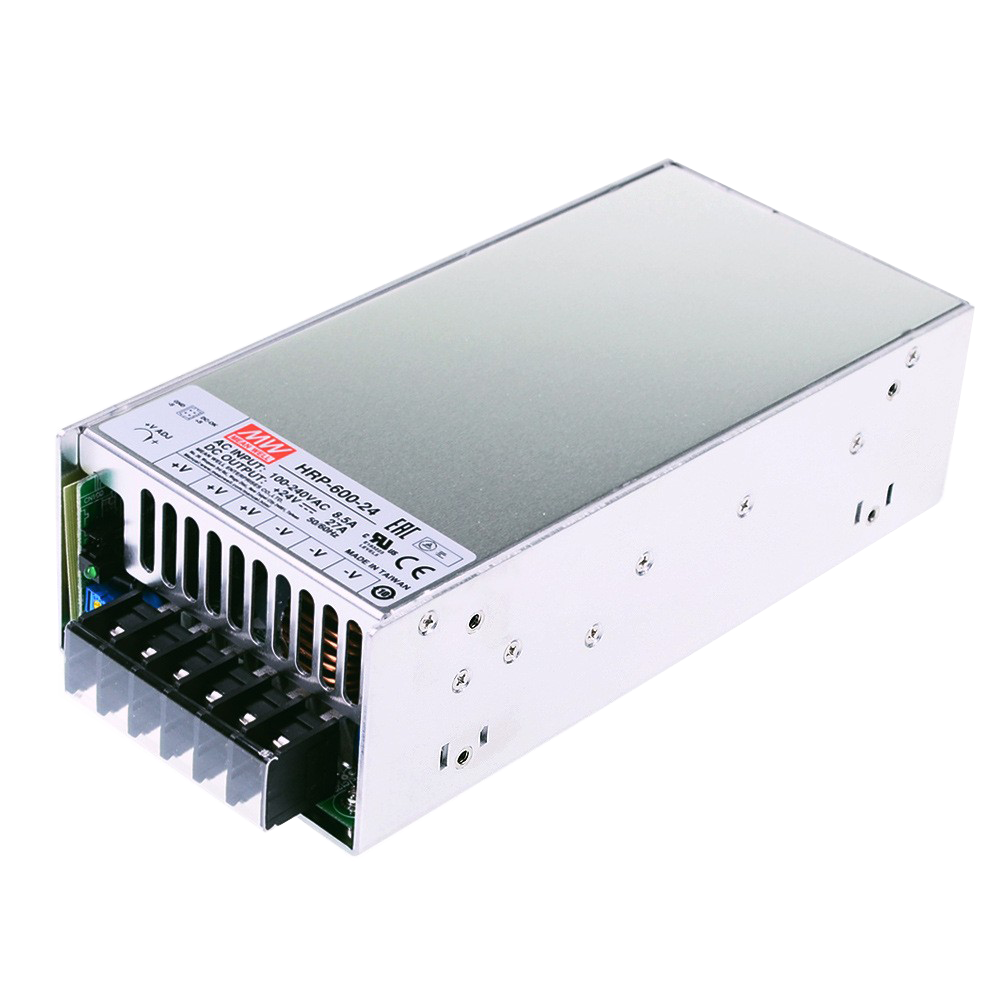

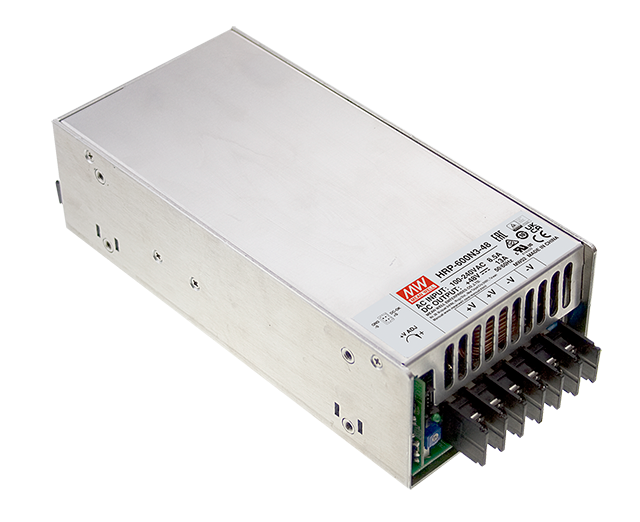

HRP-600N3是一款600W单组输出型交流转直流超高峰值电源。该系列适用于85-264VAC输入电压，并提供行业最需要的直流输出型号。每款机型都是由内置风扇冷却并带有风扇开关控制，工作温度可达70℃。此外，HRP-600N3为启动时需要更高功率的电机应用和机电负载提供350%的短时间持续峰值功率。
产品特性：
.国际通用全范围交流输入
.承受5秒300VAC浪涌输入
.350%峰值功率
.内置恒流限流电路
.内置冷却风扇开关控制
.保护种类：短路/过载/过压/过温
.内置DC OK信号
.具有遥感功能
.承受5G振动
.操作海拔高达5000米（备注5）
.输出电压±15%内可调(平均)
产品应用：
‧工业自动化机械
‧工业控制系统
‧机械和电子设备
‧诊断或生化设备
‧测试或测量系统
‧电信设备

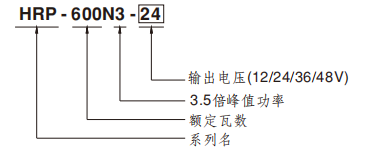

机型编码：
产品参数：
型号 HRP-600N3-12 HRP-600N3-24 HRP-600N3-36 HRP-600N3-48 输出 直流电压 12V 24V 36V 48V 额定电流 53A 27A 17.5A 13A 电流范围 0 ~ 53A 0 ~ 27A 0 ~ 17.5A 0 ~ 13A 额定功率 636W 648W 630W 624W 纹波与噪声(max)备注2 200mVp-p 150mVp-p 200mVp-p 240mVp-p 电压调整范围 10.2 ~ 13.8V 21.6 ~ 28.8V 28.8 ~ 39.6V 40.8 ~ 55.2V 电压精度 备注3 ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±0.3% ±0.2% ±0.2% ±0.2% 负载调整率 ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 1800ms, 50ms/230VAC 3600ms, 50ms/115VAC (满载时) 保持时间(Typ.) 16ms/230VAC 16ms/115VAC (满载时) 输入 电压范围 备注4 85 ~ 264VAC 120 ~ 370VDC 频率范围 47 ~ 63Hz 功率因数(Typ.) PF>0.94/230VAC PF>0.98/115VAC (满载时) 效率(Typ.) 88% 88% 89% 89% 交流电流(Typ.) 7.6A/115VAC 3.6A/230VAC 浪涌电流(Typ.) 35A/115VAC 70A/230VAC 漏电流 <2mA / 240VAC 保护 过负载 输出功率>额定值105 %超过5秒,关断输出电压,电源重启后可恢复正常输出 恒流限制输出功率>额定值380%超过5 秒,关断输出电压,电源重启后可恢复正常输出 过电压 14.4 ~ 16.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保护模式:关断输出，电源重启后可恢复正常输出 过温度 关断输出，温度下降后可自动恢复 功能 DC OK信号 PSU开: 3.3 ~ 5.6V ; PSU关 : 0 ~ 1V 风扇控制(Typ.) 负载35±15%或RTH2≧50℃,风扇开启 环境 工作温度 -40～+70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH ,无冷凝 温度系数 ± 0.03%/ ℃ (0 ~ 50℃) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 操作海拔高度 备注5 5000 米 安规和电磁兼容
(备注6)安全规范 UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 电磁兼容发射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 Class B Radiated BS EN/EN55032 Class B Harmonic current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 电磁兼容抗扰度 BS EN/EN55035 , BS EN/EN61000-6-2(BS EN/EN50082-2) Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact RF field BS EN/EN61000-4-3 Level 3, 10V/m EFT/ Burst BS EN/EN61000-4-4 Level 3, 2KV Surge BS EN/EN61000-4-5 Level 4, 4KV/Line-FG; 2KV/Line-Line Conducted BS EN/EN61000-4-6 Level 3, 10V Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m Voltage Dips and Interruptions BS EN/EN61000-4-11 95% dip 0.5 periods, 30% dip 25 periods,
95% interruptions 250 periods其它 MTBF 1380.2K hrs min. Telcordia TR/SR-332 (Bellcore) ; 191.8K hrs min. MIL-HDBK-217F (25℃) 尺寸 218*105*61.5mm (L*W*H) 包装 1.39Kg;8pcs/12.1Kg/1.58CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 低输入电压情况下需减额输出，具体请参照减额曲线图。
5. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
6. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
※ 产品免责声明：详情请参阅-
