HDR系列

您当前得位置：

首页 >> 产品中心 >> 轨道式 >> HDR系列

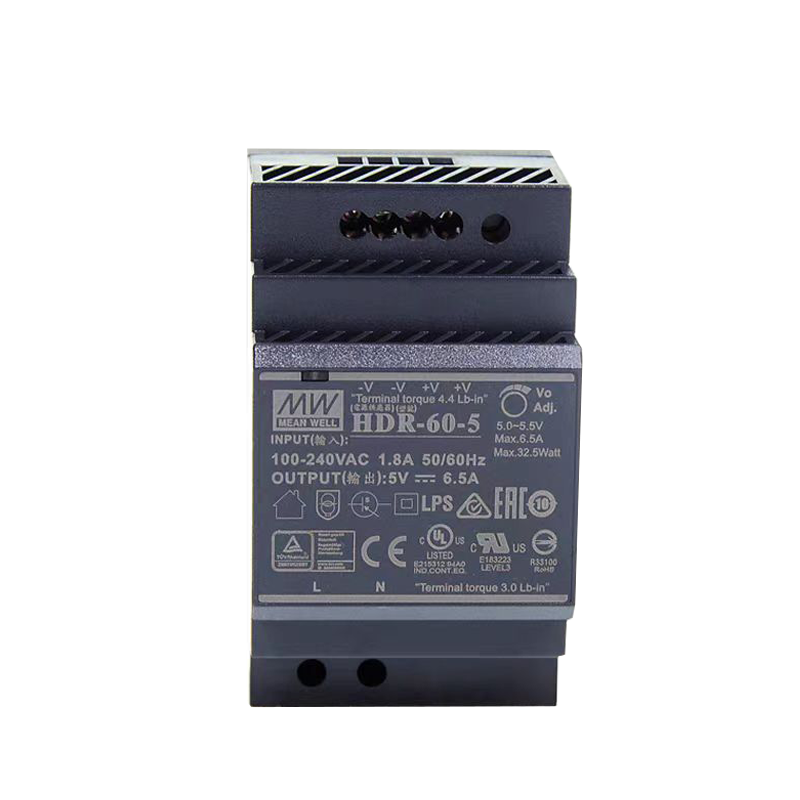

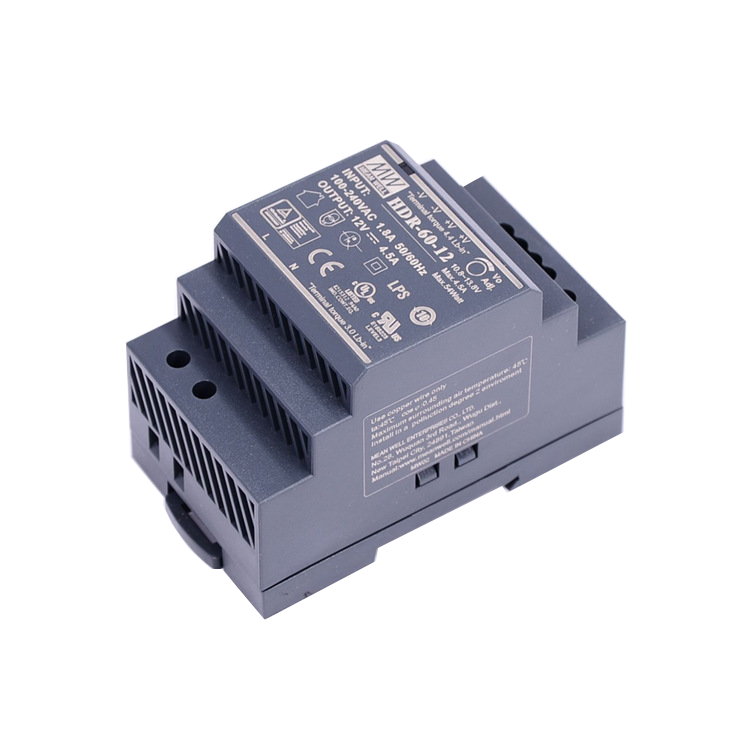

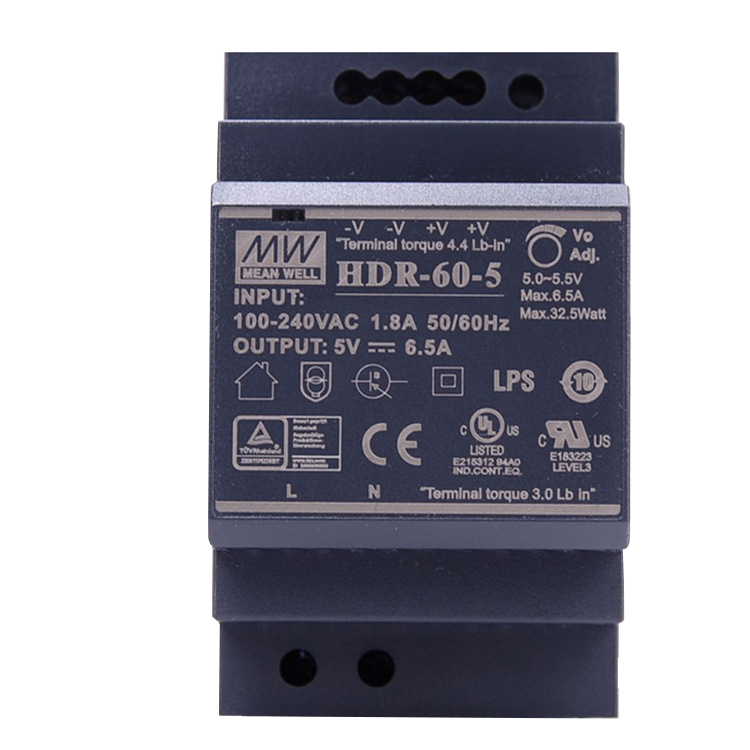

  • HDR-60-24

HDR-60-24

微信二维码 微信扫码咨询

全国咨询服务热线：

0769-22800616 18825726696
在线留言 立即咨询
产品详情


型号HDR-100-12HDR-100-12NHDR-100-15HDR-100-15NHDR-100-24HDR-100-24NHDR-100-48HDR-100-48N
输出直流电压12V15V24V48V
额定电流7.1A7.5A6.13A6.5A3.83A4.2A1.92A2.1A
电流范围0 ~ 7.1A0 ~ 7.5A0 ~ 6.13A0 ~ 6.5A0 ~ 3.83A0 ~ 4.2A0 ~ 1.92A0 ~ 2.1A
额定功率85.2W90W92W97.5W92W100.8W92.2W100.8W
纹波与噪声(max)备注2120mVp-p120mVp-p150mVp-p240mVp-p
电压调整范围通过LPS(标准品)12 ~ 13V15 ~ 17V24 ~ 25.5V48 ~ 48.7V
无LPS(可选)12 ~ 13.8V13.5 ~ 18V21.6 ~ 29V43.2 ~ 55.2V
电压精度 备注3±2.0%±1.0%±1.0%±1.0%
线性调整率±1.0%±1.0%±1.0%±1.0%
负载调整率±1.0%±1.0%±1.0%±1.0%
启动、上升时间500ms, 60ms/230VAC       500ms, 60ms/115VAC(满载时)
保持时间(Typ.)30ms/230VAC       12ms/115VAC(满载时)
输入电压范围85 ~ 264VAC(277VAC可用)       120 ~ 370VDC(390VDC可用)
频率范围47 ~ 63Hz
效率(Typ.)88%89%90%90%
交流电流(Typ.)3A/115VAC       1.6A/230VAC
浪涌电流(Typ.)冷启动35A/115VAC       70A/230VAC
保护过负载HDR-100 : 额定输出功率的102 ~ 110%; HDR-100-xxN : 额定输出功率的105 ~ 150%
输出电压＜50%时为打嗝模式，负载异常条件移除后可自动恢复
输出电压在50% ~ 100%时为恒定电流模式, 负载异常条件移除后可自动恢复
过电压14.2 ~ 16.2V18.8 ~ 22.5V30 ~ 36V56.5 ~ 64.8V
保护模式:关断输出，电源重启后可恢复
环境工作温度-30～+70℃ (请参考"减额曲线")
工作湿度20 ~ 90% RH,无冷凝
储存温度、湿度-40 ~ +85℃, 10 ~ 95% RH,无冷凝
温度系数±0.03%/℃ (0～50℃)
耐振动10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6
操作海拔高度2000米
过电压等级Ⅲ;根据EN61558, EN50178, EN60664-1, EN62477-1;海拔可高达2000米
安规和电磁兼容
(备注5)		安全规范UL62368-1, UL508, EAC TP TC 004, BSMI CNS14336-1,TUV BS EN/EN61558-2-16, BS EN/EN61558-1,
IEC62368-1认证通过, 设计参考TUV BS EN/EN62368-1
耐压I/P-O/P:4KVAC
绝缘阻抗I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射ParameterStandardTest Level / Note
ConductedBS EN/EN55032(CISPR32), CNS13438Class B
RadiatedBS EN/EN55032(CISPR32), CNS13438Class B
Harmonic Current (Note 5)BS EN/EN61000-3-2Class A
Voltage FlickerBS EN/EN61000-3-3-------
电磁兼容抗扰度BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN61204-3
ParameterStandardTest Level /Note
ESDBS EN/EN61000-4-2Level 3, 8KV air; Level 2, 4KV contact, criteria A
Radiated SusceptibilityBS EN/EN61000-4-3Level 3, criteria A
EFT/BurestBS EN/EN61000-4-4Level 3, criteria A
SurgeBS EN/EN61000-4-5Level 4,2KV/L-N, criteria A
ConductedBS EN/EN61000-4-6Level 3, criteria A
Magnetic FieldBS EN/EN61000-4-8Level 4, criteria A
Voltage Dips and interruptionsBS EN/EN61000-4-11＞95% dip 0.5 periods, 30% dip 25 periods,
＞95% interruptions 250 periods
其它MTBF3271.9K hrs min.    Telcordia SR-332 (Bellcore) ; 856.5K hrs min.    MIL-HDBK-217F (25℃)
尺寸70*90*54.5mm (W*H*D)
包装0.27Kg; 48pcs/14Kg/1.06CUFT
备注1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μf和47μf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. HDR-100-xxN在90%负载时测试谐波电流。
5. 电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
6. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
