产品描述：

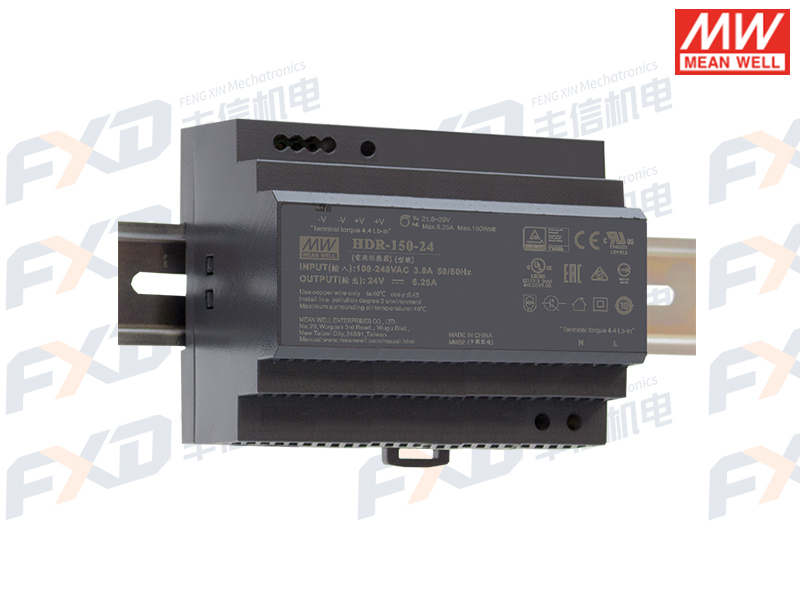

HDR-150 是一款经济超薄型的150W导轨型电源供应器,适合安装在TS-35/7.5或TS-35/15的轨道上,在允许节约空间橱柜内本体被设计为105mm(6SU)宽度,整个系列都采用从85VAC到264VAC全范围交流输入(277VAC可用),并均符合BS EN/EN61000-3-2标准关于欧盟指定的谐波电流规范。
HDR-150是用塑胶外壳设计,可以有效地防止用户电气危害,工作效率高达90.5%,在空气循环条件下整个系列能工作在-30℃到70℃环境温度中,它具备完整的保护功能且符合家庭自动化,工业控制设备(IEC62368-1UL62368-1,UL61010,BS EN/EN61558-2-16)相关认证,使HDR-150成为一个极具竞争力的家庭和工业应用的电源解决方案。
产品特性：
‧超薄设计：宽度105mm(6SU)
‧国际通用输入85~264VAC(277VAC可用)
‧空载损耗＜0.3W
‧Class Ⅱ隔离级别
‧过电压等级Ⅲ
‧直流输出电压可调
‧保护种类：短路/过负载/过电压
‧自然风冷(工作温度:-30~+70°C)
‧可以装在TS-35/7.5或15上
‧LED指示电源启动
产品应用：
‧家居控制系统
‧建筑自动化
‧工业控制系统
‧工厂自动化
‧机电设备
机型编码：
产品参数：
型号 HDR-150-12 HDR-150-15 HDR-150-24 HDR-150-48 输出 直流电压 12V 15V 24V 48V 额定电流 115VAC 10.2A 8.55A 5.31A 2.72A 230VAC 11.3A 9.5A 6.25A 3.2A 额定功率 115VAC 122.4W 128.3W 127.4W 130.6W 230VAC 135.6W 142.5W 150W 153.6W 纹波与噪声(max)备注2 100mVp-p 120mVp-p 150mVp-p 200mVp-p 电压调整范围 10.8~ 13.8V 13.5 ~ 18V 21.6 ~ 29V 43.2 ~ 55.2V 电压精度 备注3 ±2.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±1.0% ±1.0% ±1.0% ±1.0% 负载调整率 ±1.0% ±1.0% ±1.0% ±1.0% 启动、上升时间 500ms, 60ms/230VAC 500ms, 60ms/115VAC (满载时) 保持时间(Typ.) 30ms/230VAC 12ms/115VAC (满载时) 输入 电压范围 85 ~ 264VAC (277VAC 可用) 120 ~ 370VDC (390VDC可用) 频率范围 47 ~ 63Hz 效率(Typ.) 89% 89.5% 90.5% 90.5% 交流电流(Typ.) 3A/115VAC 1.6A/230VAC 浪涌电流(Typ.) 冷启动 35A/115VAC 70A/230VAC 保护 过负载 105 ~ 135% 额定输出功率 输出电压＜50%时为打嗝模式，负载异常条件移除后可自动恢复
输出电压在50% ~ 100%时为恒定电流模式, 负载异常条件移除后可自动恢复过电压 14.2 ~ 16.2V 18.8 ~ 22.5V 30 ~ 36V 56.5 ~ 64.8V 保护模式:关断输出，电源重启后可恢复 环境 工作温度 -30 ~ +70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH 无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 无冷凝 温度系数 ±0.03%/℃ (0 ~ 45℃) RH 无冷凝 耐振动 10 ~ 500Hz, 2G 10分钟/周期，X，Y， Z各60分钟;安装: 符合IEC60068-2-6 操作海拔高度 2000 米 (备注4 ) 过电压等级 Ⅲ;根据EN62368,EN61558, EN50178,EN60664-1, EN62477-1;海拔可高达2000米 安规和电磁兼容
(备注7)安全规范 IEC62368-1, UL62368-1, UL61010, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, EAC TP TC 004 认证通过;设计参考BS EN/EN50178,TUV BS EN/EN62368-1 耐压 I/P-O/P:4KVAC 绝缘阻抗 I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 Parameter Standard Test Level / Note Conducted BS EN/EN55032(CISPR32) Class B Radiated BS EN/EN55032(CISPR32) Class B (note 5) Harmonic Current (Note 6 ) BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ------- 电磁兼容抗扰度 BS EN/EN55024, BS EN/EN61000-6-2 Parameter Standard Test Level /Note ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A Radiated Susceptibility BS EN/EN61000-4-3 Level 3, criteria A EFT/Burest BS EN/EN61000-4-4 Level 3, criteria A Surge BS EN/EN61000-4-5 Level 4,2KV/L-N, criteria A Conducted BS EN/EN61000-4-6 Level 3, criteria A Magnetic Field BS EN/EN61000-4-8 Level 4, criteria A Voltage Dips and interruptions BS EN/EN61000-4-11 ＞95% dip 0.5 periods, 30% dip 25 periods,
＞95% interruptions 250 periods其它 MTBF 3046.3K hrs min. Telcordia SR-332 (Bellcore) ; 535.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 105*90*54.5mm (W*H*D) 包装 0.31Kg; 32pcs/11Kg/1.0CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2.纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μf和47μf的电容，在20MHZ带宽下进行量测。
3.精度：包含设定误差、线性调整率和负载调整率。
4.当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
5.当输入电压为电源的EMI辐射等级为 当输入电压为电源的EMI辐射等级为
6.在70%负载时测试谐波电流。
7.电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
