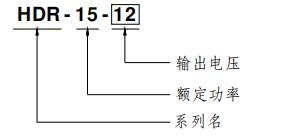

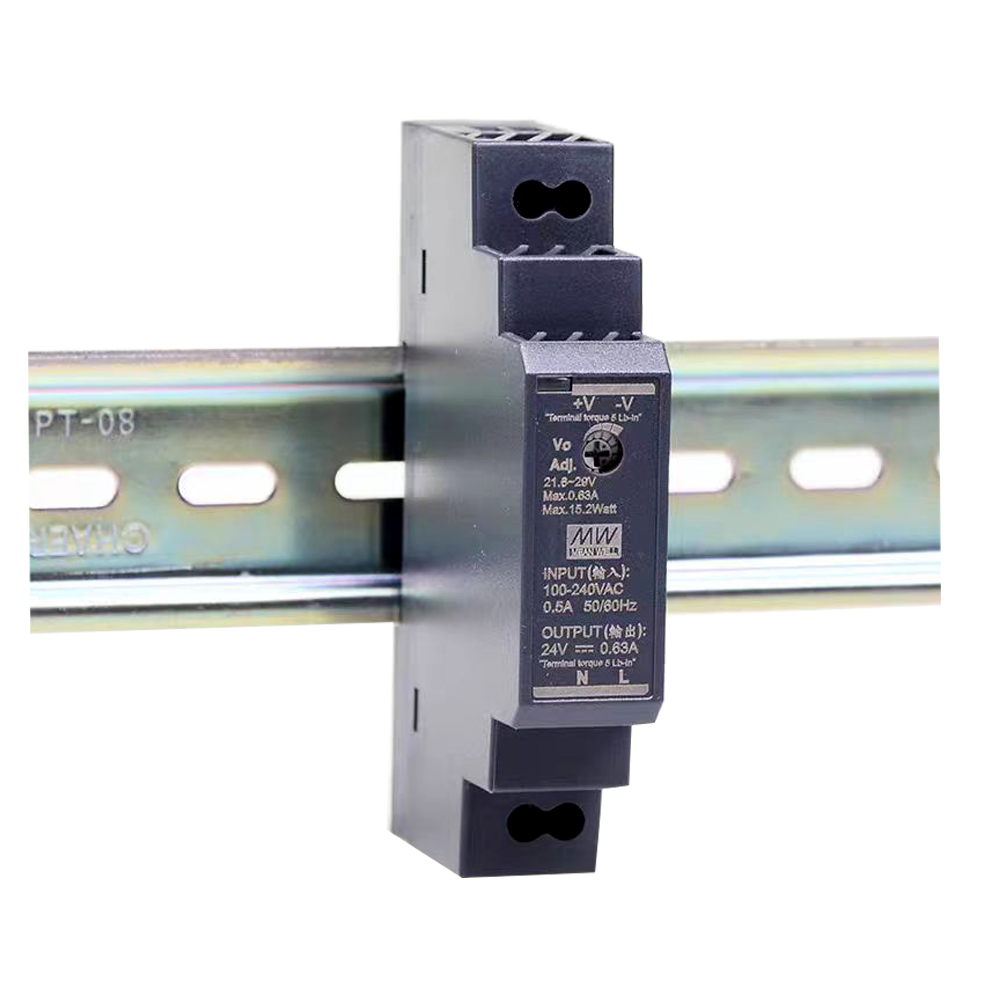

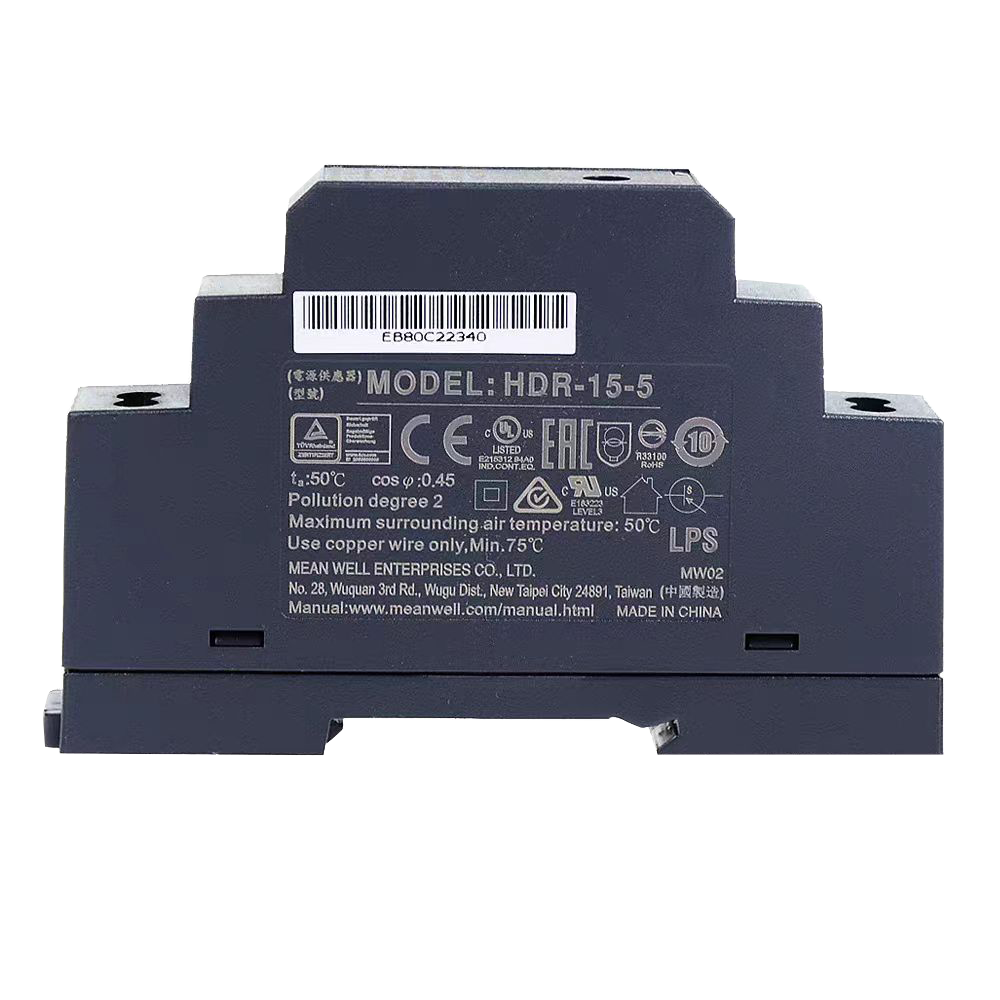

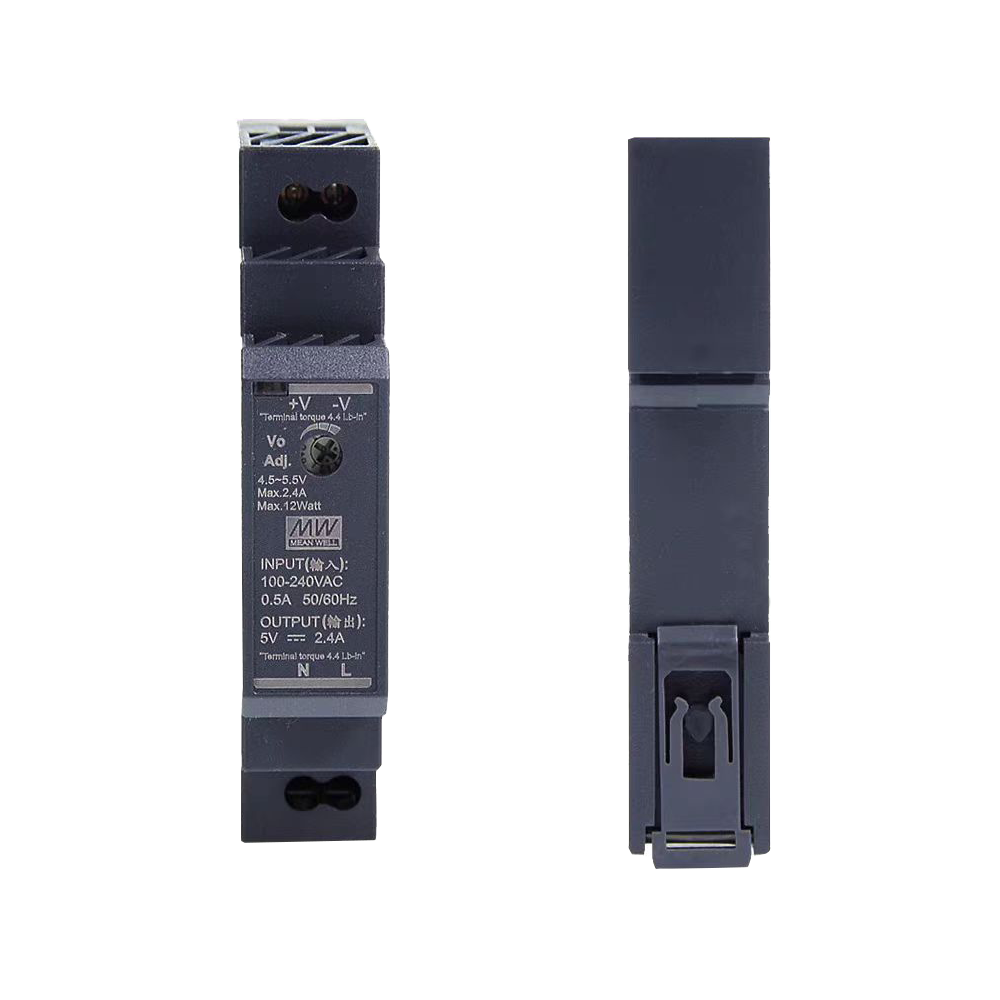

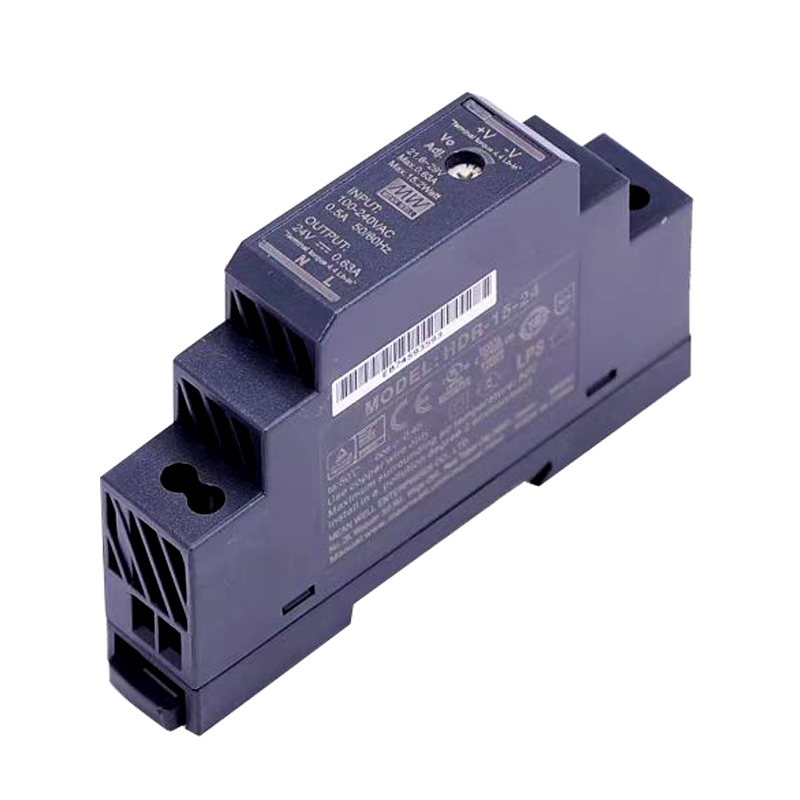

| 型号 | HDR-15-5 | HDR-15-12 | HDR-15-15 | HDR-15-24 | HDR-15-48 | |||||
| 输出 | 直流电压 | 5V | 12V | 15V | 24V | 48V | ||||
| 额定电流 | 2.4A | 1.25A | 1A | 0.63A | 0.32A | |||||
| 电流范围 | 0 ~ 2.4A | 0 ~ 1.25A | 0 ~ 1A | 0 ~ 0.63A | 0 ~ 0.32A | |||||
| 额定功率 | 12W | 15W | 15W | 15.2W | 15.4W | |||||
| 纹波与噪声(max)备注2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 240mVp-p | |||||
| 电压调整范围 | 4.5 ~ 5.5V | 10.8 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 29V | 43.2 ~ 55.2V | |||||
| 电压精度 备注3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| 线性调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| 启动、上升时间 | 2000ms, 80ms/230VAC 2000ms, 80ms/115VAC(满载时) | |||||||||
| 保持时间(Typ.) | 30ms/230VAC 12ms/115VAC(满载时) | |||||||||
| 输入 | 电压范围 | 85 ~ 264VAC(277VAC可用) 120 ~ 370VDC(390VDC可用) | ||||||||
| 频率范围 | 47 ~ 63Hz | |||||||||
| 效率(Typ.) | 80% | 85% | 85.5% | 86% | 87% | |||||
| 交流电流(Typ.) | 0.5A/115VAC 0.25A/230VAC | |||||||||
| 浪涌电流(Typ.) | 冷启动25A/115VAC 45A/230VAC | |||||||||
| 保护 | 过负载 | 额定输出功率的110~145% | ||||||||
| 输出电压＜50%时为打嗝模式，负载异常条件移除后可自动恢复 输出电压在50% ~ 100%时为恒定电流模式, 负载异常条件移除后可自动恢复 | ||||||||||
| 过电压 | 5.75 ~ 6.75V | 14.2 ~ 16.2V | 18.8 ~ 22.5V | 30 ~ 36V | 56.5 ~ 64.8V | |||||
| 保护模式:关断输出，通过齐纳二极管钳位 | ||||||||||
| 环境 | 工作温度 | -30～+70℃ (请参考"减额曲线") | ||||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH,无冷凝 | |||||||||
| 温度系数 | ±0.03%/℃ (0～50℃) | |||||||||
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 | |||||||||
| 操作海拔高度 | 2000米 | |||||||||
| 过电压等级 | Ⅲ;根据EN61558, EN50178,EN60664-1, EN62477-1;海拔可高达2000米 | |||||||||
| 安规和电磁兼容 (备注4) | 安全规范 | UL62368-1, UL508, EAC TP TC 004, BSMI CNS14336-1, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1认证通过, 设计参考TUV BS EN/EN62368-1 | ||||||||
| 耐压 | I/P-O/P:4KVAC | |||||||||
| 绝缘阻抗 | I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH | |||||||||
| 电磁兼容发射 | Parameter | Standard | Test Level / Note | |||||||
| Conducted | BS EN/EN55032(CISPR32), CNS13438 | Class B | ||||||||
| Radiated | BS EN/EN55032(CISPR32), CNS13438 | Class B | ||||||||
| Harmonic Current | BS EN/EN61000-3-2 | Class A | ||||||||
| Voltage Flicker | BS EN/EN61000-3-3 | ------- | ||||||||
| 电磁兼容抗扰度 | BS EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 | |||||||||
| Parameter | Standard | Test Level /Note | ||||||||
| ESD | BS EN/EN61000-4-2 | Level 3, 8KV air; Level 2, 4KV contact, criteria A | ||||||||
| Radiated Susceptibility | BS EN/EN61000-4-3 | Level 3, criteria A | ||||||||
| EFT/Burest | BS EN/EN61000-4-4 | Level 3, criteria A | ||||||||
| Surge | BS EN/EN61000-4-5 | Level 4,2KV/L-N, criteria A | ||||||||
| Conducted | BS EN/EN61000-4-6 | Level 3, criteria A | ||||||||
| Magnetic Field | BS EN/EN61000-4-8 | Level 4, criteria A | ||||||||
| Voltage Dips and interruptions | BS EN/EN61000-4-11 | ＞95% dip 0.5 periods, 30% dip 25 periods, ＞95% interruptions 250 periods | ||||||||
| 其它 | MTBF | 3724.3K hrs min. Telcordia SR-332 (Bellcore) ; 1166.1K hrs min. MIL-HDBK-217F (25℃) | ||||||||
| 尺寸 | 17.5*90*54.5mm (W*H*D) | |||||||||
| 包装 | 78g; 160pcs/13.5Kg/1.14CUFT | |||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 5. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详情请参阅 | |||||||||
