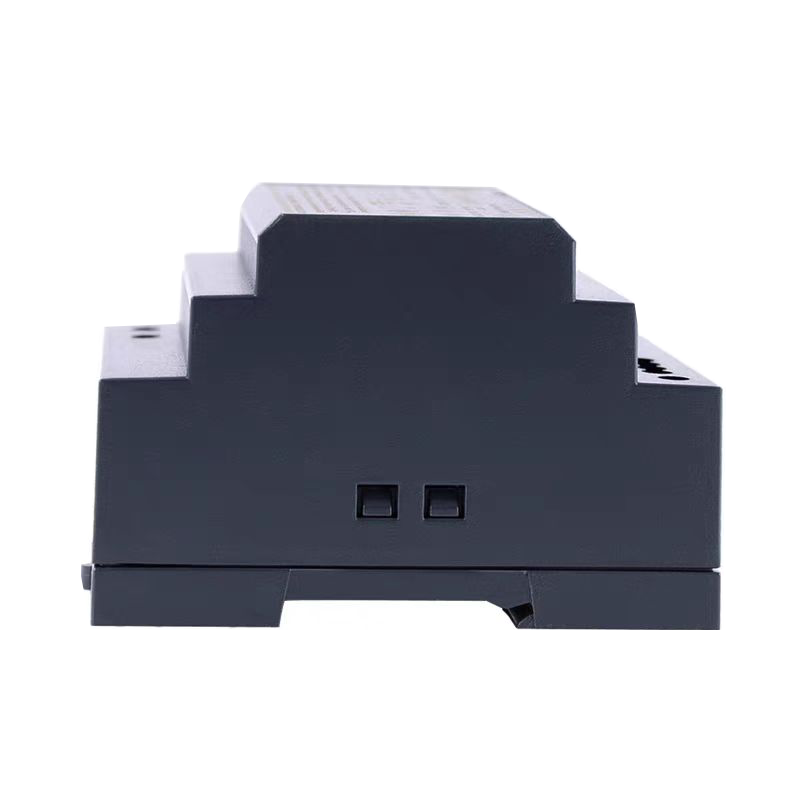

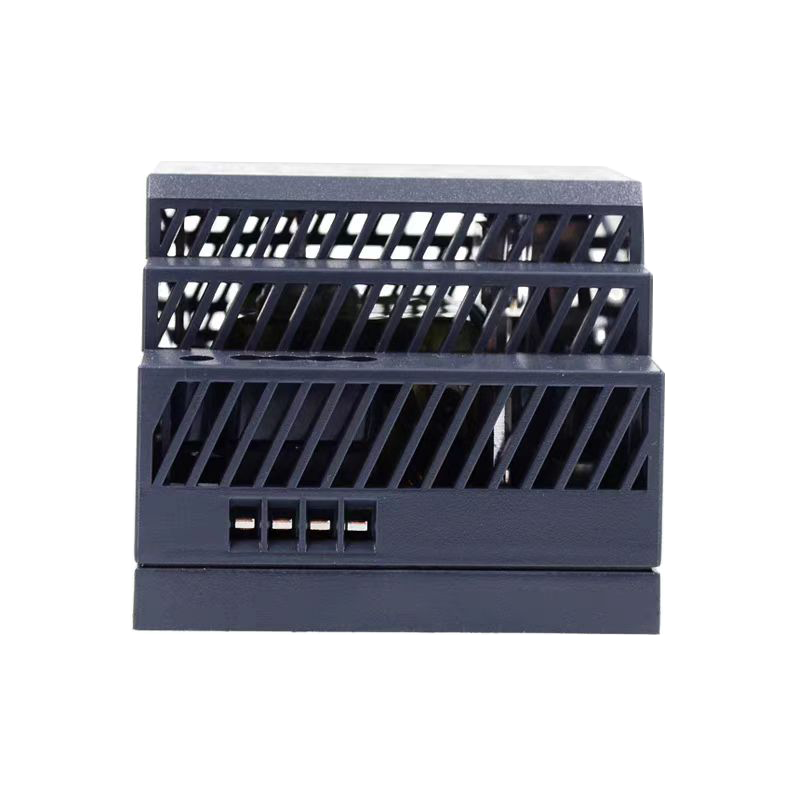

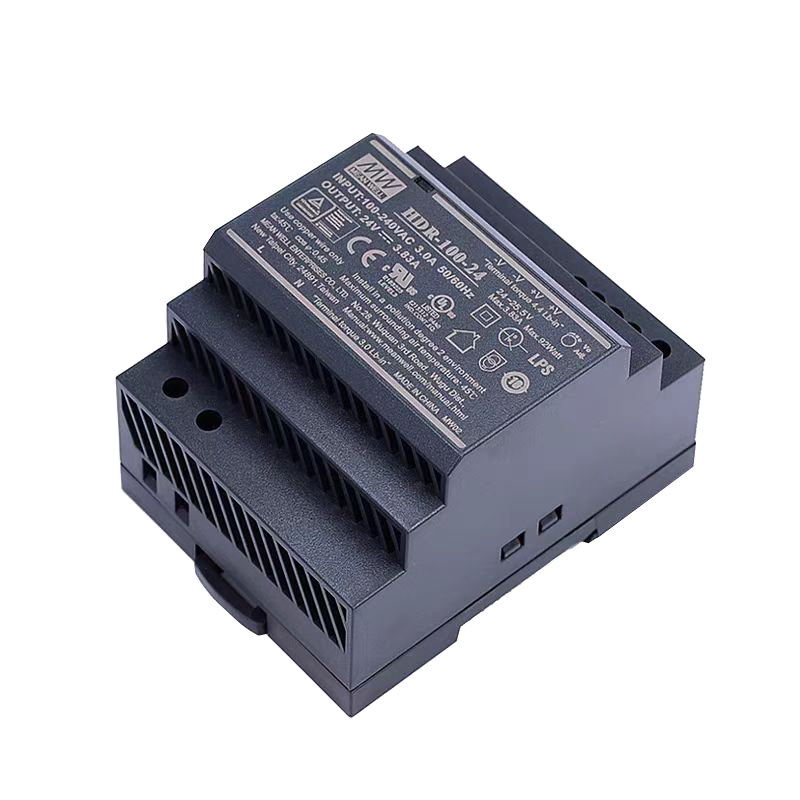

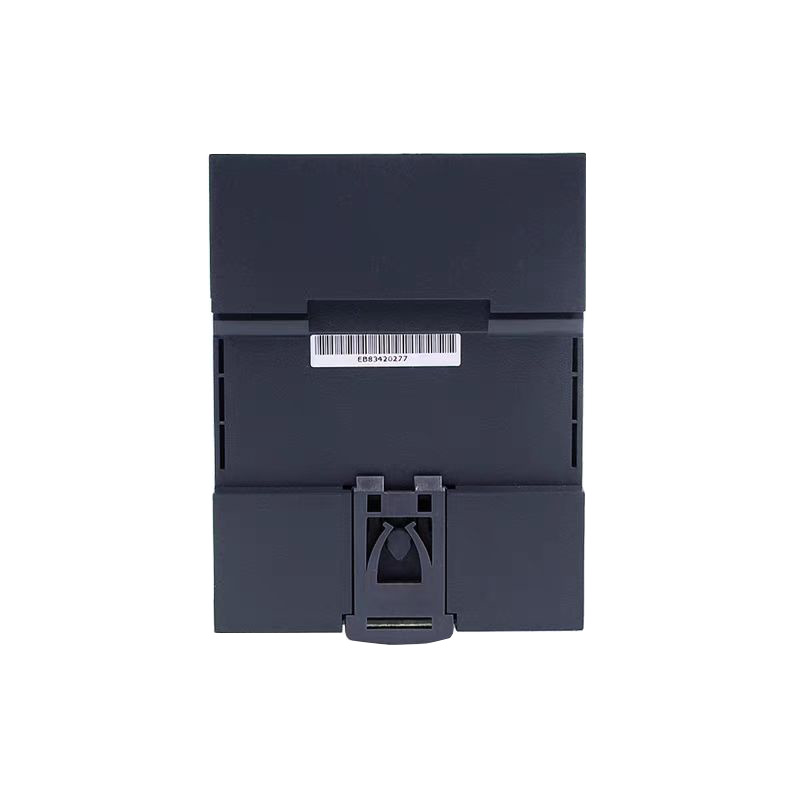

产品描述：
HDR-100是一款经济超薄型符合德国工业标准的100W导轨型电源供应器,适合安装在TS-35/7.5或TS-35/15的轨道上,在允许节约空间橱柜内本体被设计为70mm(4SU)宽度,整个系列都采用从85VAC到264VAC全范围交流输入(277VAC可用),并均符合BSEN/EN61000-3-2标准关于欧盟指定的谐波电流规范。HDR-100是用塑胶外壳设计,可以有效地防止用户电气危害,工作效率高达90%,在空气循环条件下整个系列能工作在-30℃到70℃环境温度中,它具备完整的保护功能且符合家庭自动化,工业控制设备(IEC62368-1,UL508,UL62368-1,BS EN/EN61558-2-16)相关认证,使HDR-100成为一个极具竞争力的家庭和工业应用的电源解决方案。
产品特性：
‧超薄设计：宽度70mm(4SU)
‧国际通用输入85~264VAC(277VAC可用)
‧空载损耗＜0.3W
‧Class Ⅱ隔离级别
‧空白型通告LPS(限功率电源)
‧直流输出电压可调
‧保护种类：短路/过负载/过电压
‧自然风冷(工作温度:-30~+70°C)
‧可以装在TS-35/7.5或15上
‧LED指示电源启动
产品应用：
‧家居控制系统
‧建筑自动化
‧工业控制系统
‧工厂自动化
‧机电设备

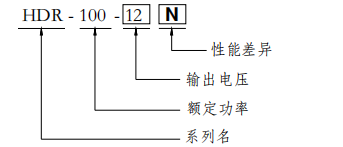

机型编码：
产品参数：
型号 HDR-100-12 HDR-100-12N HDR-100-15 HDR-100-15N HDR-100-24 HDR-100-24N HDR-100-48 HDR-100-48N 输出 直流电压 12V 15V 24V 48V 额定电流 7.1A 7.5A 6.13A 6.5A 3.83A 4.2A 1.92A 2.1A 电流范围 0 ~ 7.1A 0 ~ 7.5A 0 ~ 6.13A 0 ~ 6.5A 0 ~ 3.83A 0 ~ 4.2A 0 ~ 1.92A 0 ~ 2.1A 额定功率 85.2W 90W 92W 97.5W 92W 100.8W 92.2W 100.8W 纹波与噪声(max)备注2 120mVp-p 120mVp-p 150mVp-p 240mVp-p 电压调整
范围通过LPS(标准品) 12 ~ 13V 15 ~ 17V 24 ~ 25.5V 48 ~ 48.7V 无LPS(可选) 12 ~ 13.8V 13.5 ~ 18V 21.6 ~ 29V 43.2 ~ 55.2V 电压精度 备注3 ±2.0% ±1.0% ±1.0% ±1.0% 线性调整率 ±1.0% ±1.0% ±1.0% ±1.0% 负载调整率 ±1.0% ±1.0% ±1.0% ±1.0% 启动、上升时间 500ms, 60ms/230VAC 500ms, 60ms/115VAC(满载时) 保持时间(Typ.) 30ms/230VAC 12ms/115VAC(满载时) 输入 电压范围 85 ~ 264VAC(277VAC可用) 120 ~ 370VDC(390VDC可用) 频率范围 47 ~ 63Hz 效率(Typ.) 88% 89% 90% 90% 交流电流(Typ.) 3A/115VAC 1.6A/230VAC 浪涌电流(Typ.) 冷启动35A/115VAC 70A/230VAC 保护 过负载 HDR-100 : 额定输出功率的102 ~ 110%; HDR-100-xxN : 额定输出功率的105 ~ 150% 输出电压＜50%时为打嗝模式，负载异常条件移除后可自动恢复
输出电压在50% ~ 100%时为恒定电流模式, 负载异常条件移除后可自动恢复过电压 14.2 ~ 16.2V 18.8 ~ 22.5V 30 ~ 36V 56.5 ~ 64.8V 保护模式:关断输出，电源重启后可恢复 环境 工作温度 -30～+70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH,无冷凝 温度系数 ±0.03%/℃ (0～50℃) 耐振动 10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 操作海拔高度 2000米 过电压等级 Ⅲ;根据EN61558, EN50178, EN60664-1, EN62477-1;海拔可高达2000米 安规和电磁兼容
(备注5)安全规范 UL62368-1, UL508, EAC TP TC 004, BSMI CNS14336-1,TUV BS EN/EN61558-2-16, BS EN/EN61558-1,
IEC62368-1认证通过, 设计参考TUV BS EN/EN62368-1耐压 I/P-O/P:4KVAC 绝缘阻抗 I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 Parameter Standard Test Level / Note Conducted BS EN/EN55032(CISPR32), CNS13438 Class B Radiated BS EN/EN55032(CISPR32), CNS13438 Class B Harmonic Current (Note 5) BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ------- 电磁兼容抗扰度 BS EN/EN55024, BS EN/EN61000-6-2, BS EN/EN61204-3 Parameter Standard Test Level /Note ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 4KV contact, criteria A Radiated Susceptibility BS EN/EN61000-4-3 Level 3, criteria A EFT/Burest BS EN/EN61000-4-4 Level 3, criteria A Surge BS EN/EN61000-4-5 Level 4,2KV/L-N, criteria A Conducted BS EN/EN61000-4-6 Level 3, criteria A Magnetic Field BS EN/EN61000-4-8 Level 4, criteria A Voltage Dips and interruptions BS EN/EN61000-4-11 ＞95% dip 0.5 periods, 30% dip 25 periods,
＞95% interruptions 250 periods其它 MTBF 3271.9K hrs min. Telcordia SR-332 (Bellcore) ; 856.5K hrs min. MIL-HDBK-217F (25℃) 尺寸 70*90*54.5mm (W*H*D) 包装 0.27Kg; 48pcs/14Kg/1.06CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μf和47μf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. HDR-100-xxN在90%负载时测试谐波电流。
5. 电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
6. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
