产品描述：

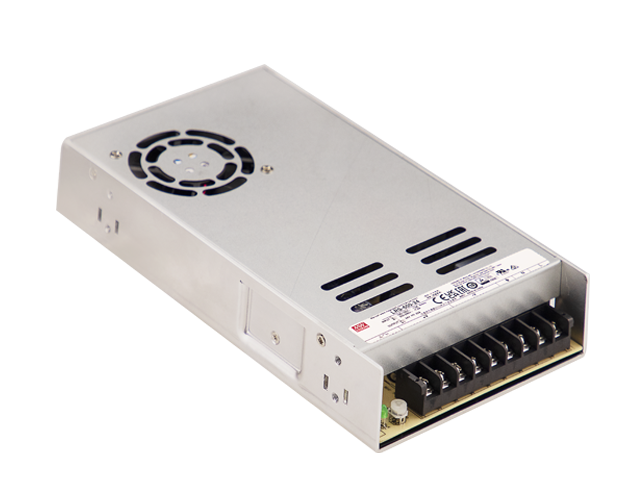

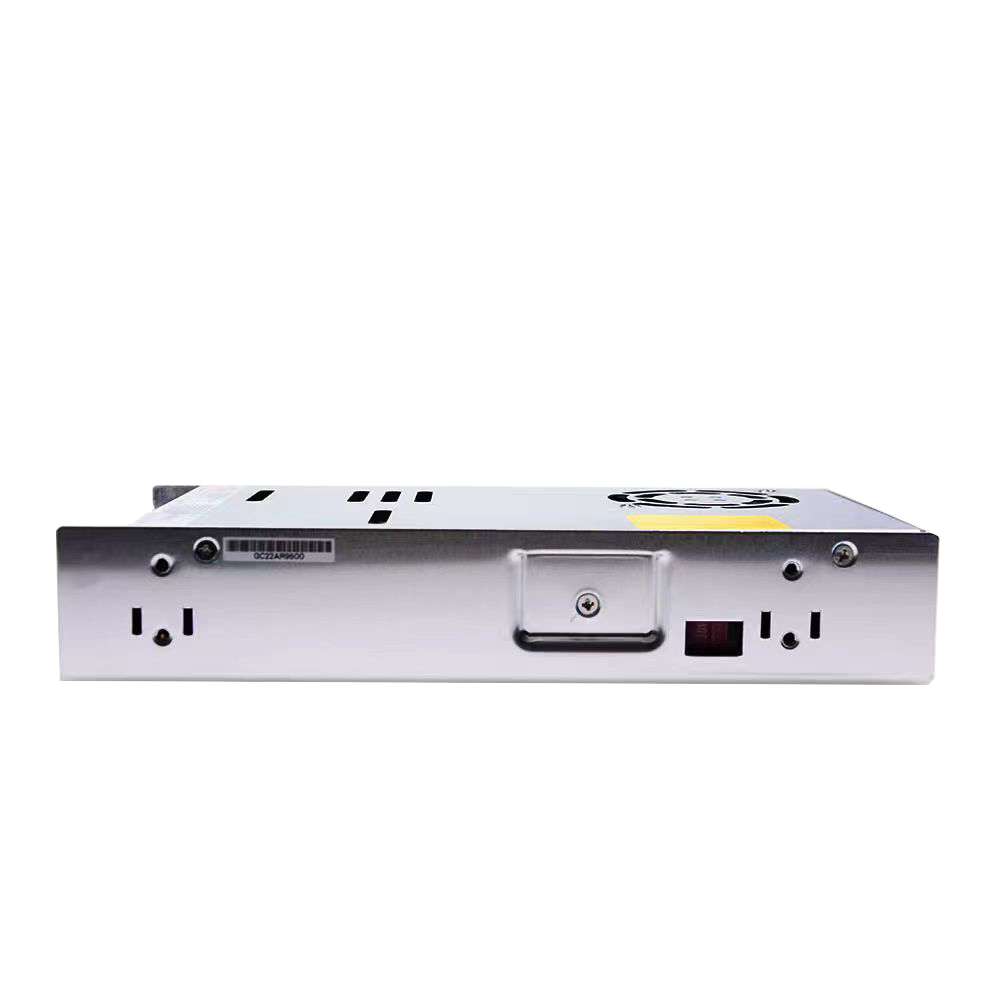

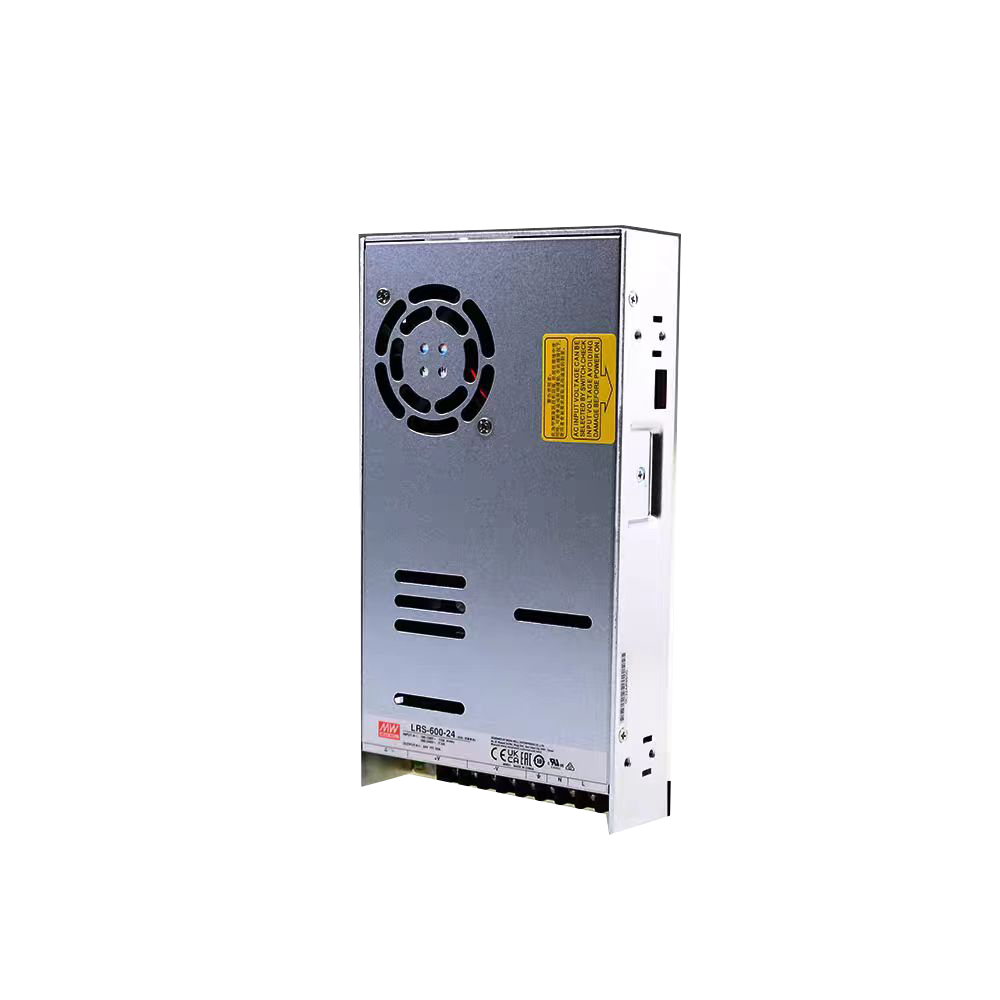

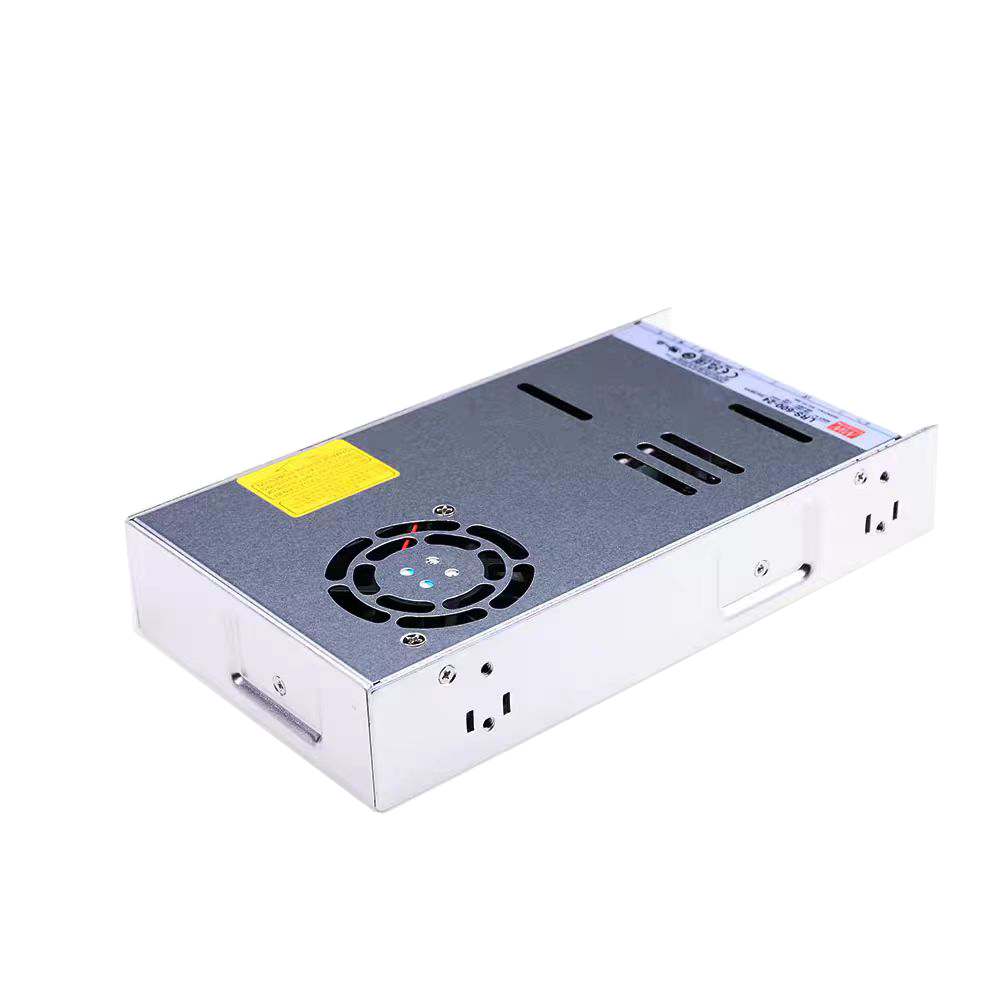

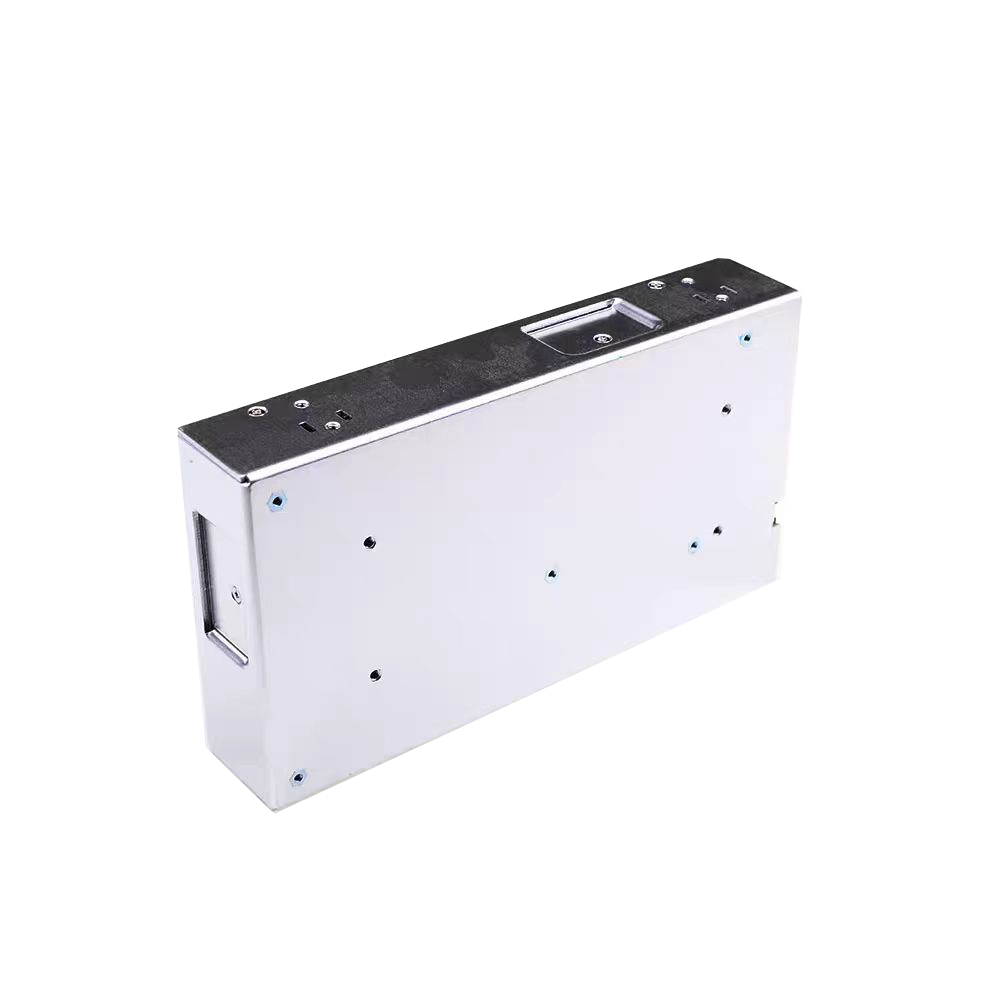

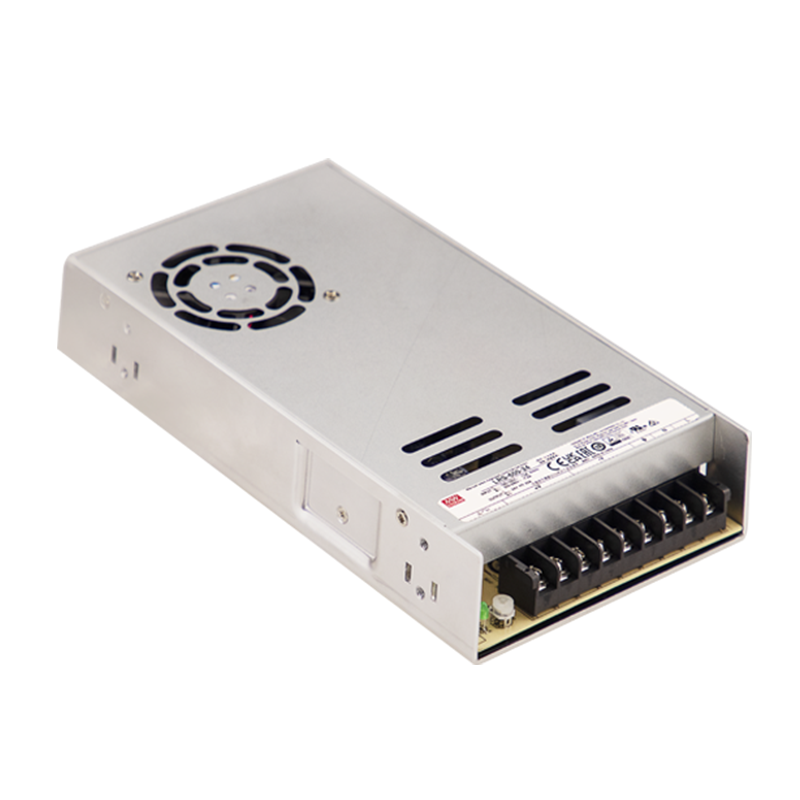

LRS-600系列是一款600W单组输出封闭型电源供应器，具有41mm低外型设计，采用115VAC或230VAC输入(通过开关选择)，整系列提供5V,12V,15V,24V,27V,36V和48V.除了效率高达92%，内装长寿命风扇使LRS-600能满负载工作于-20℃到+65℃的温度范围内。LRS-600有完整的保护功能和抗5G振动能力;它符合完整的国际安全法规，LRS-600为各种工业应用提供了一个高性价比的解决方案。
产品特性：
.明纬中国实用新型专利授权专利号ZL202220241473.0
.交流输入范围通过开关切换
.可承受300vac浪涌输入5秒
.具有短路/过负载/过电压/过温度保护功能
.内有直流风扇强制风冷
.具有风扇开/关控制
.1U低外型
.可承受5G振动测试
.工作温度可高达65℃
.可在海拔5000米条件下操作(备注10)
.MTBF>1KK hrs
产品应用：
‧工业自动化机械
‧工业控制系统
‧机械和电气设备
‧电子仪器，设备和装置
型号编码：
产品参数：
型号 LRS-600-5 LRS-600-12 LRS-600-15 LRS-600-24 LRS-600-27 LRS-600-36 LRS-600-48 输出 直流电压 5V 12V 15V 24V 27V 36V 48V 额定电流 100A 50A 40A 25A 22.2A 16.6A 12.5A 电流范围 0 ~ 100A 0 ~ 50A 0 ~ 40A 0 ~ 25A 0 ~ 22.2A 0 ~ 16.6A 0 ~ 12.5A 额定功率 500W 600W 600W 600W 599.4W 597.6W 600W 纹波与噪声(max)备注2 200mVp-p 200mVp-p 200mVp-p 240mVp-p 270mVp-p 360mVp-p 360mVp-p 电压调整范围 备注3 4.75 ~ 5.5V 11.4 ~ 13.2V 14.25 ~ 16.5V 22.8 ~ 26.4V 25.65 ~ 29.7V 34.2 ~ 39.6V 45.6 ~ 52.8V 电压精度 备注4 ±2.0% ±1.5% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 备注5 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 备注6 ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间备注7 1300ms, 50ms/230VAC 1300ms,50ms/115VAC(满载时) 保持时间(Typ.) 20ms/230VAC 16ms/115VAC(满载时) 输入 电压范围 备注8 90 ~ 132VAC / 180 ~ 264VAC (通过开关选择) 255 ~ 370VDC 频率范围 47 ~ 63Hz 效率(Typ.) 86% 90% 90% 91% 91% 92% 92% 交流电流(Typ.) 12A/115VAC 7.5A/230VAC 浪涌电流(Typ.) 35A/115VAC 60A/230VAC 漏电流 <2mA / 240VAC 保护
备注9过负载 额定输出功率的105 ~ 150% 恒流限制模式，持续3S后关断,重启恢复 过电压 5.75 ~ 6.75V 13.8 ~ 16.2V 18 ~ 21V 27.6 ~ 32.4V 31 ~ 36.5V 41.4 ~ 48.6V 55.2 ~ 64.8V 保护类型：关断输出电压，重启恢复 过温度 关断输出电压，重启恢复 功能 风扇开/关控制 (Typ.) RTH3≧50℃风扇开启, ≦40℃风扇关断 环境 工作温度 -20 ~ +65℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0 ~ 50℃) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 安规 安全规范 符合BS IEC/UL 62368-1, EAC TP TC 004,AS/NZS62368.1,
BIS IS13252(Part1):2010/IEC60950-1:2005(except for 48V),BSMI CNS15598-1耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 电磁兼容发射 符合EAC TP TC 020, BSMI CNS15936 电磁兼容抗扰度 符合EAC TP TC 020 其它 MTBF 1533.4K hrs min. Telcordia SR-332(Bellcore) ; 301.7K hrs min. MIL-HDBK-217F (25℃) 尺寸 225*124*41mm (L*W*H) 包装 0.95Kg/12pcs/12.4Kg/0.78CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 电压调整仅限在输入100~120VAC或200-240VAC范围内操作，若在这范围外进行电压调整可能会导致输出异常。
4. 精度：包含设定误差、线性调整率和负载调整率。
5. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
6. 负载调整率测量方法: 从0%到100%额定负载。
7. 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
8. 低输入电压情况下需减额输出，具体请参照静态曲线。
9. 一旦触发保护，需要断开输入电压，冷机等待约4分钟才能重新开机
10. 当操作海拔高于2000米(6500ft)时，操作环温需调降5℃/1000米。
11. 此电源不符合EN61000-3-2规定的谐波电流要求。请不要在以下条件下使用此电源：
a) 终端设备在欧盟内使用，
b) 终端设备连接到220Vac或更高额定标称电压的公共主电源，
c) 电源为：
- 安装在平均或连续输入功率大于75W的终端设备中，
- 属于照明系统的一部分例外：
以下终端设备中使用的电源不需要满足EN61000-3-2 a)总额定输入功率大于1000W的专业设备;
b)额定功率小于或等于200W的对称受控加热元件
※ 产品免责声明：详细请参阅-
