产品描述：

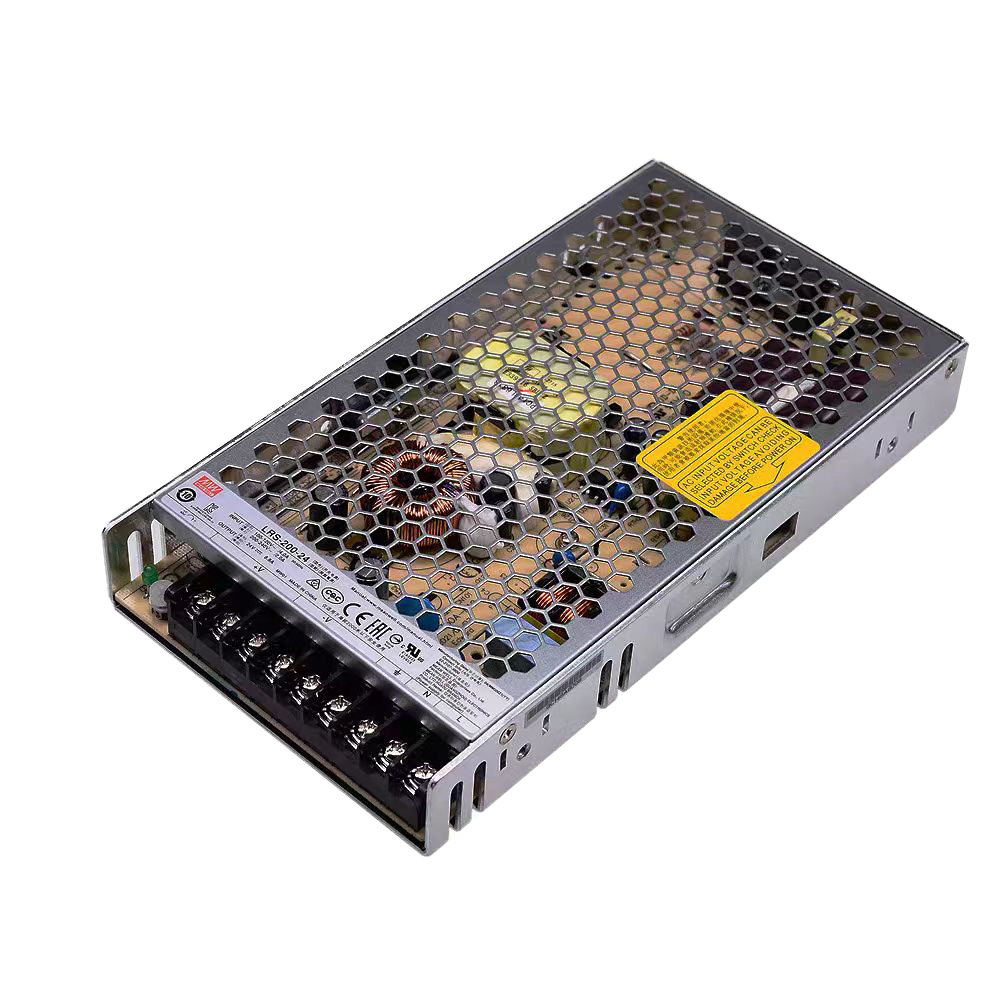

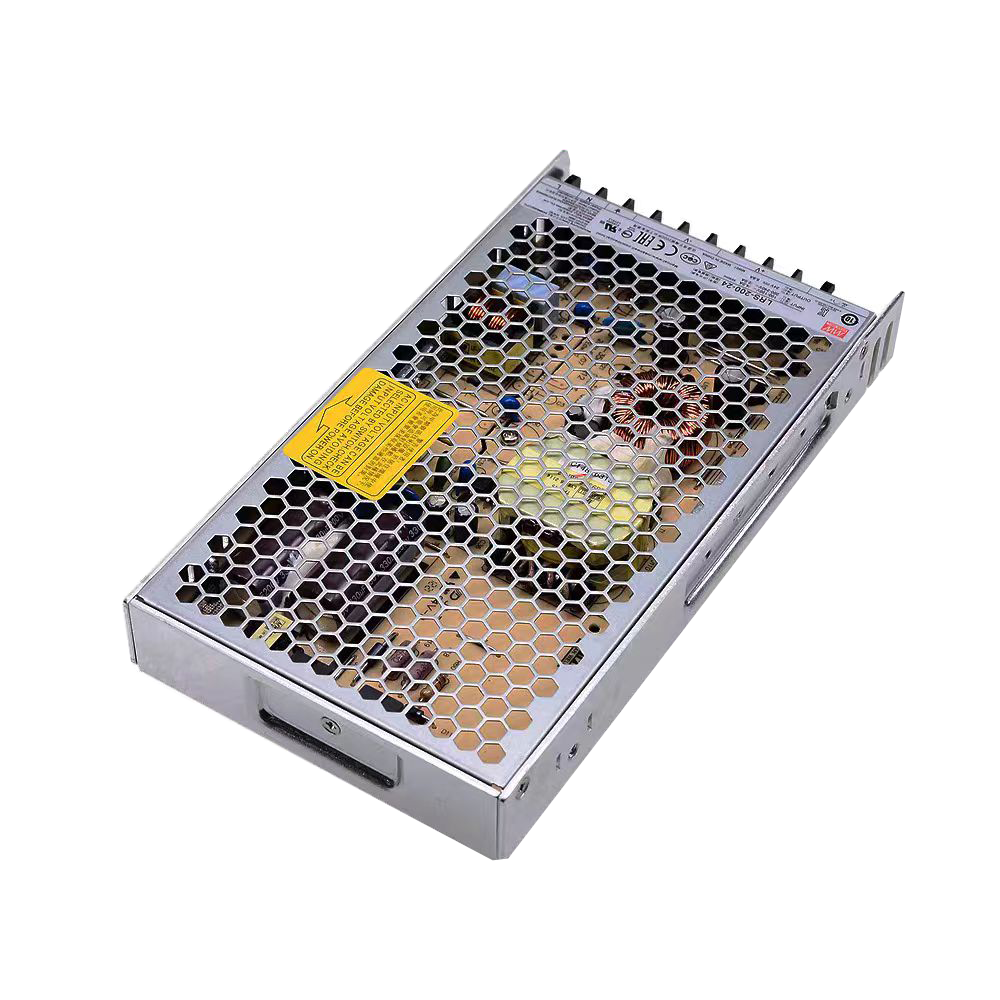

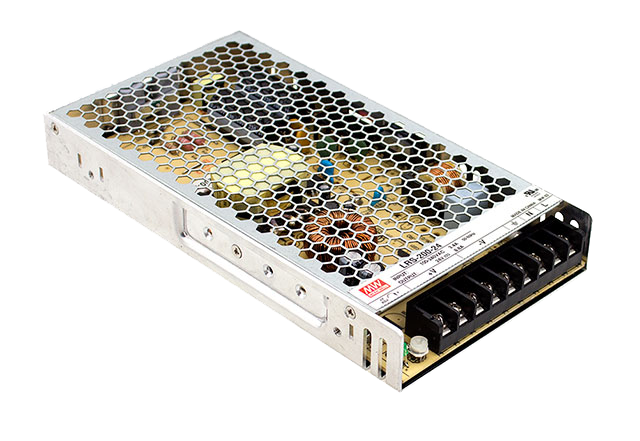

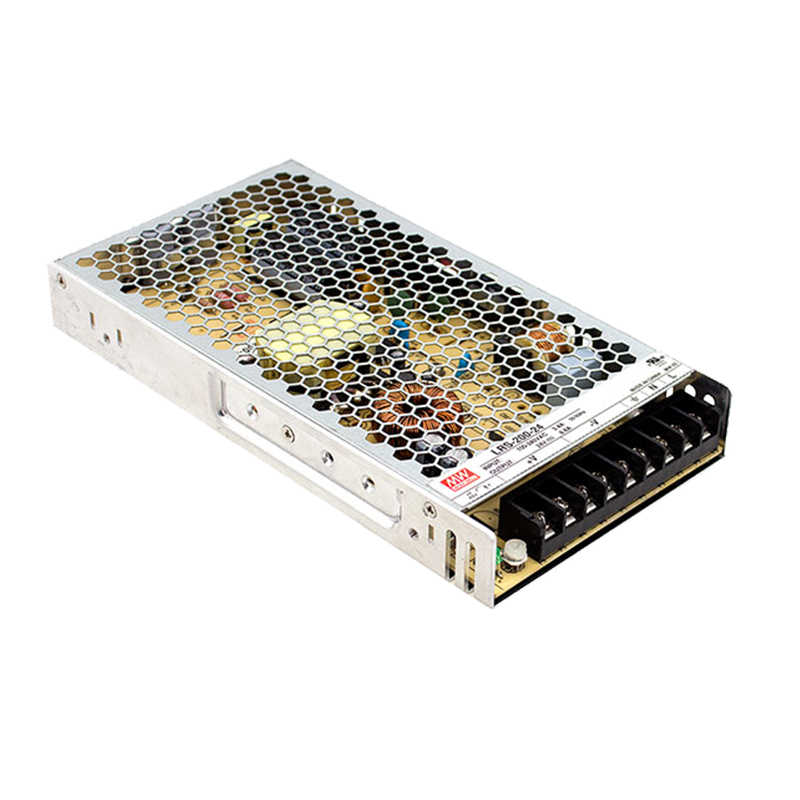

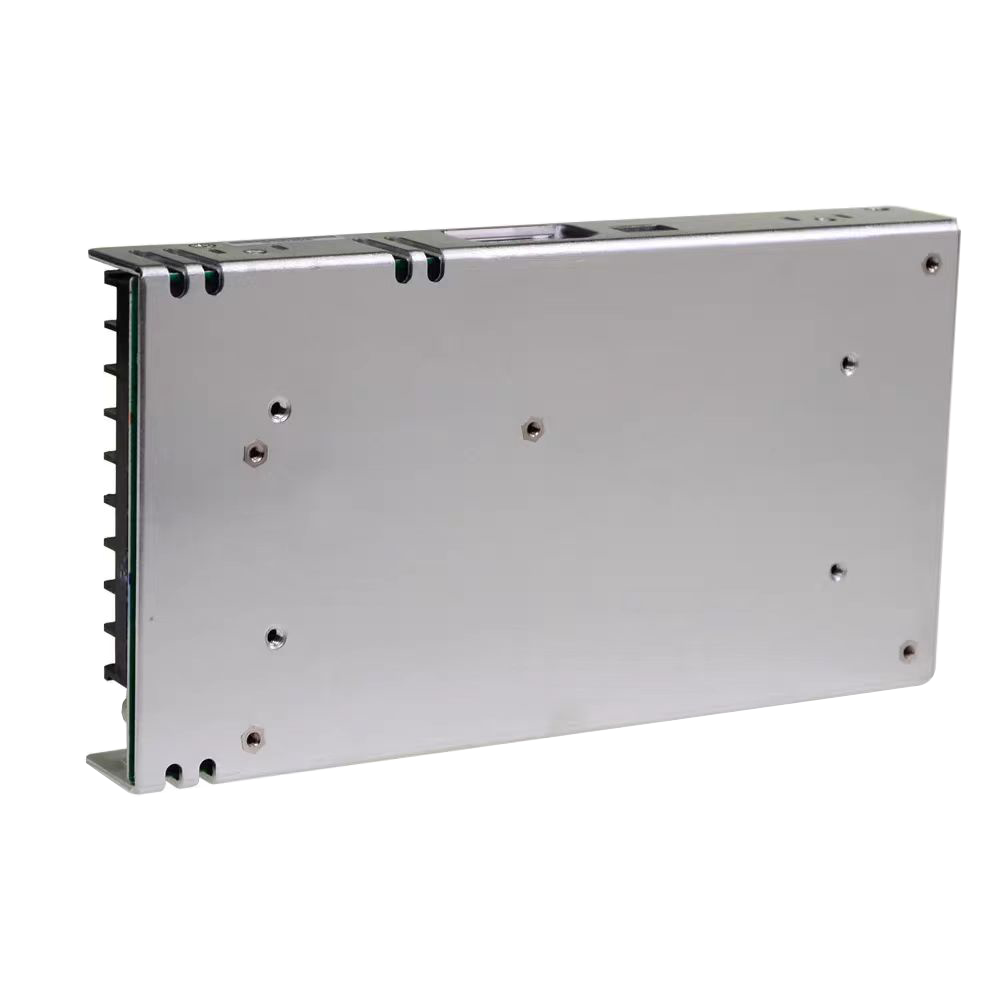

LRS-200系列是一款200W单组输出封闭型电源供应器，具有30mm低外型设计，采用115VAC或230VAC分段输入(通过开关选择)，整系列提供4.2V,5V,12V,15V,24V,36V和48V输出.除了效率高达90%，金属网外壳的设计加强了散热能力使LRS-200在没有风扇的情况下工作在-25℃到+70℃的温度范围内。提供超低空载功耗(小于0.75W)，能使终端系统很容易满足国际能源要求。LRS-200有完整的保护功能和抗5G振动能力;它符合UL62368-1国际安全法规，LRS-200系列为各种工业应用提供了一个高性价比的解决方案。
产品特性：
‧交流输入范围通过开关切换
‧可承受300vac浪涌输入5秒
‧空载功耗<0.75W
‧1U低外型
‧工作温度可高达70℃
‧保护种类：短路/过负载/过电压/过温度
‧自然风冷
‧可在海拔5000米条件下操作(备注8)
‧可承受5G振动测试
‧高效率，高寿命和高可靠度
‧电源启动LED指示灯
‧100%满载老化测试
产品应用：
‧工业自动化机械
‧工业控制系统
‧机械和电气设备
‧电子仪器，设备和装置
型号编码：
产品参数：
型号 LRS-200-3.3 LRS-200-4.2 LRS-200-5 LRS-200-12 LRS-200-15 LRS-200-24 LRS-200-36 LRS-200-48 输出 直流电压 3.3V 4.2V 5V 12V 15V 24V 36V 48V 额定电流 40A 40A 40A 17A 14A 8.8A 5.9A 4.4A 电流范围 0 ~ 40A 0 ~ 40A 0 ~ 40A 0 ~ 17A 0 ~ 14A 0 ~ 8.8A 0 ~ 5.9A 0 ~ 4.4A 额定功率 132W 168W 200W 204W 210W 211.2W 212.4W 211.2W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 200mVp-p 200mVp-p 电压调整范围 2.97 ~ 3.6V 3.6 ~ 4.4V 4.5 ~ 5.5V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 32.4 ~ 39.6V 43.2 ~ 52.8V 电压精度 备注3 ±3.0% ±4.0% ±3.0% ±1.5% ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 备注4 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 备注5 ±2.5% ±2.5% ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 1500ms, 50ms/230VAC 1500ms,50ms/115VAC(满载时) 保持时间(Typ.) 16ms/230VAC 12ms/115VAC(满载时) 输入 电压范围 90 ~ 132VAC / 180 ~ 264VAC (通过开关选择) 240 ~ 370VDC (开关开启230VAC) 频率范围 47 ~ 63Hz 效率(Typ.) 83% 86% 87% 87.5% 88% 89.5% 89.5% 90% 交流电流(Typ.) 4A/115VAC 2.2A/230VAC 浪涌电流(Typ.) 冷启动60A/115VAC 60A/230VAC 漏电流 <2mA / 240VAC 保护 过负载 额定输出功率的110 ~ 140% 3.3~36V 打嗝模式，异常条件移除后可自动恢复
48V 关断输出电压，重启恢复过电压 3.8 ~ 4.45V 4.6 ~ 5.4V 5.75 ~ 6.75V 13.8 ~ 16.2V 18 ~ 21V 28.8 ~ 33.6V 41.4 ~ 46.8V 55.2 ~ 64.8V 3.3~36V 打嗝模式，异常条件移除后可自动恢复
48V 关断输出电压，重启恢复过温度 3.3~36V 打嗝模式，异常条件移除后可自动恢复
48V 关断输出电压，重启恢复环境 工作温度 -25 ~ +70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃(0 ~ 50℃) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 安规 安全规范 IEC/UL62368-1, BSMI CNS14336-1,EAC TP TC 004, KC K60950-1(仅LRS-200-12/24), AS/NZS62368.1, BIS IS13252(Part1): 2010/IEC 60950-1: 2005 认证通过;设计参照BS EN/EN62368-1 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 电磁兼容发射 符合BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(仅LRS-200-12/24) 电磁兼容抗扰度 符合BS EN/EN55035, EAC TP TC 020 ,KC KN32,KN35(仅LRS-200-12/24) 其它 MTBF 2346.6K hrs min. Telcordia SR-332 (Bellcore) ; 279.4Khrs min. MIL-HDBK-217F (25℃) 尺寸 215*115*30mm (L*W*H) 包装 0.66Kg; 15pcs/10.9Kg/0.78CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
5. 负载调整率测量方法: 从0%到100%额定负载。
6. 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
7. 对于12V~48V机型而言，150%的峰值负载能力是建立在长达1秒基础上。如果峰值负载持续超过1秒钟，LRS-200将进入打嗝模式，一旦调回额定电流就恢复正常。
8. 当操作海拔高于2000米(6500ft)时，操作环温需调降5℃/1000米。
9. 此电源不符合EN61000-3-2规定的谐波电流要求。请不要在以下条件下使用此电源：
a) 终端设备在欧盟内使用，
b) 终端设备连接到220Vac或更高额定标称电压的公共主电源，
c) 电源为：
- 安装在平均或连续输入功率大于75W的终端设备中，
- 属于照明系统的一部分例外：
以下终端设备中使用的电源不需要满足EN61000-3-2 a)总额定输入功率大于1000W的专业设备;
b)额定功率小于或等于200W的对称受控加热元件
