产品描述：

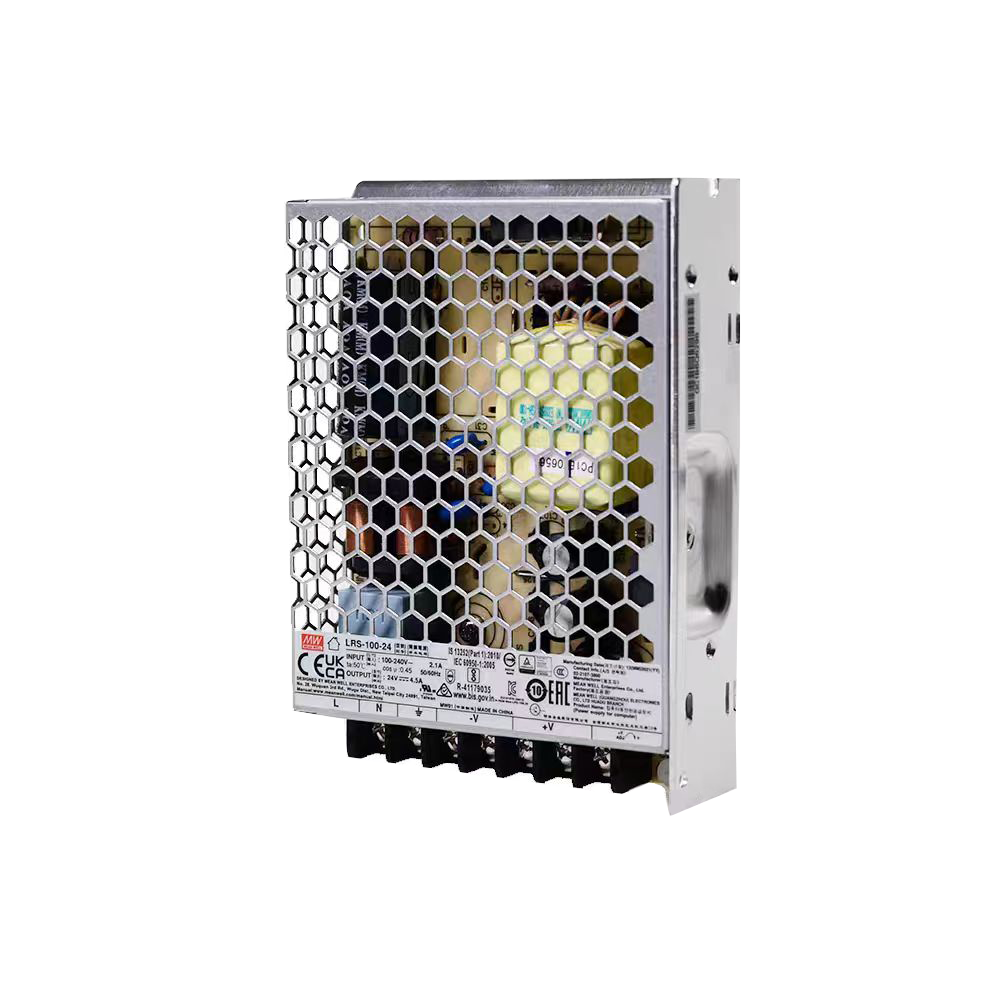

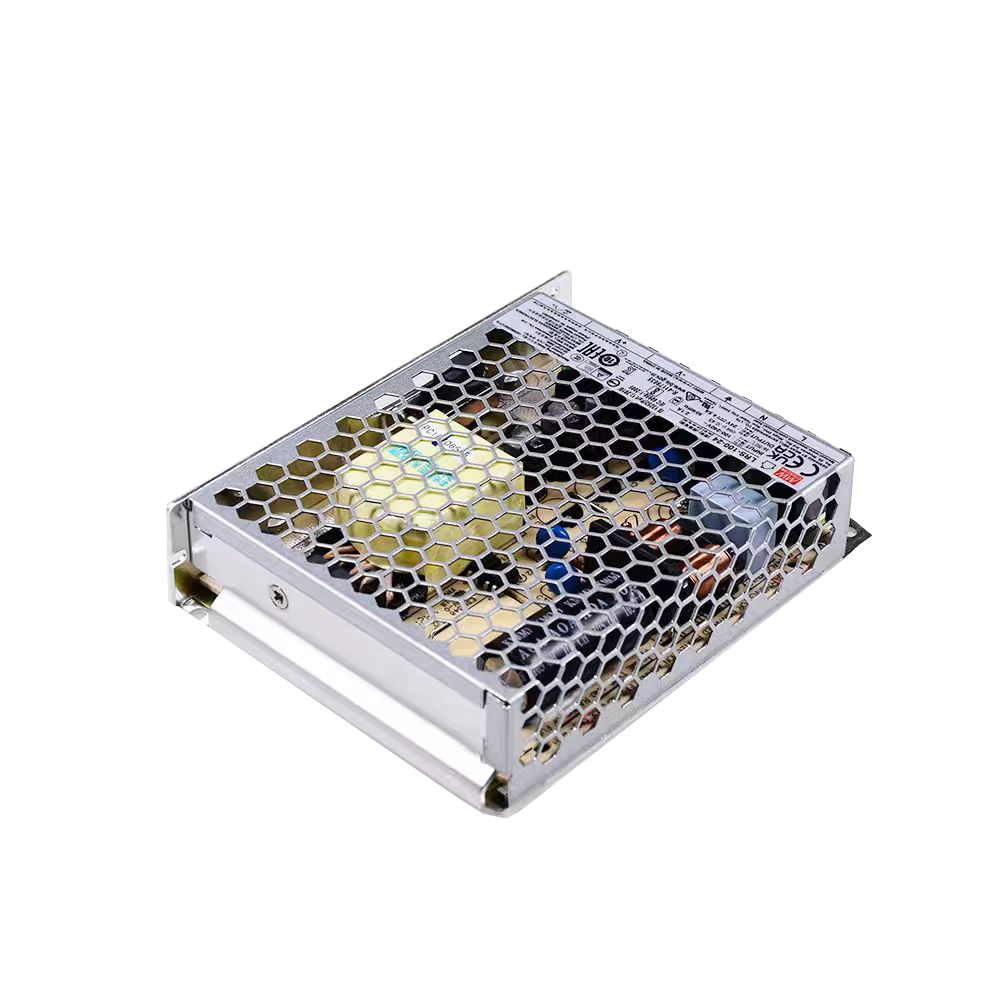

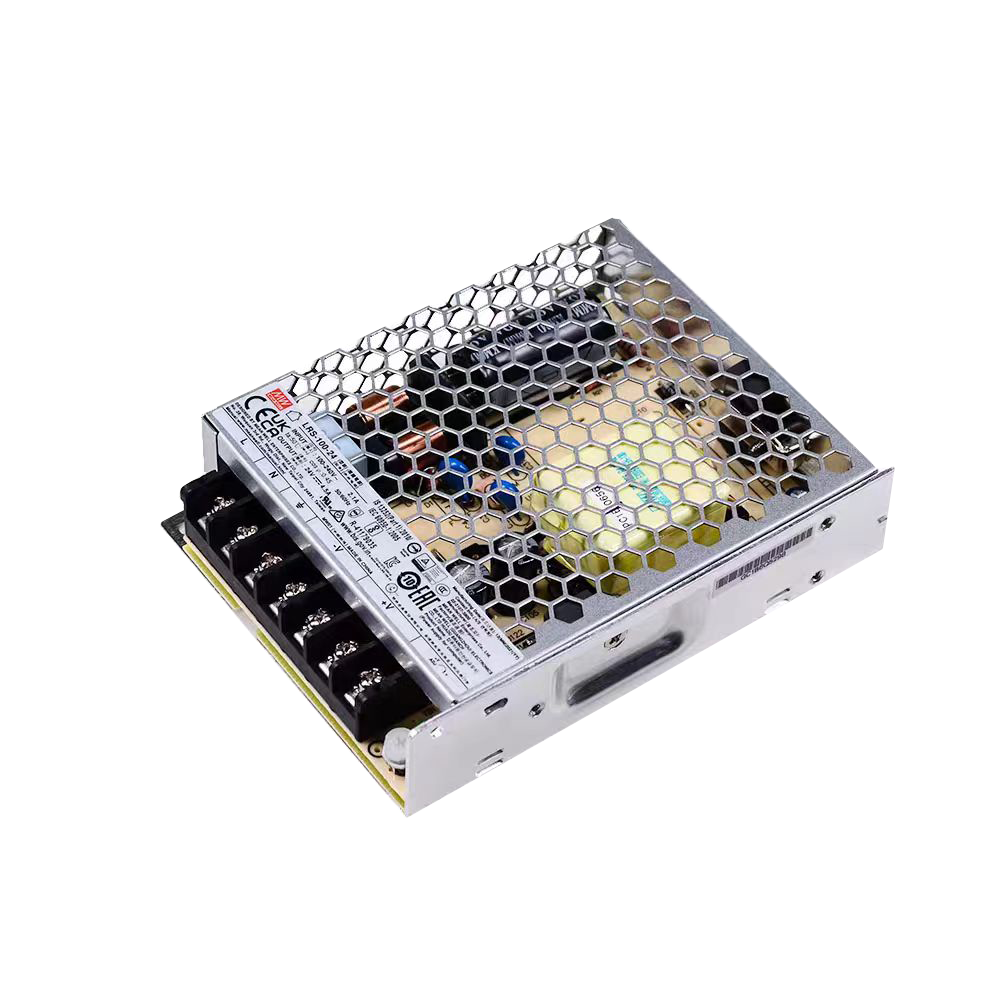

LRS-100系列是一款100W单组输出封闭型电源供应器，具有30mm低外型设计，采用85-264VAC全范围交流输入整系列提供3.3V,5V,12V,15V,24V,36V和48V输出.除了效率高达91%，金属网外壳的设计加强了散热能力使LRS-100在没有风扇的情况下工作在-30℃到+70℃的温度范围内。提供超低空载功耗(小于0.3W)，能使终端系统很容易满足国际能源要求。LRS-100有完整的保护功能和抗5G振动能力;它符TUV BS EN/EN62368-1,BS EN/EN60335-1,BSEN/EN61558-1/-2-16,UL62368-1和GB4943.1国际安全法规，LRS-100系列为各种工业应用提供了一个高性价比的解决方案。
产品特性：
‧全范围交流输入
‧可承受300vac浪涌输入5秒
‧空载功耗<0.3W
‧体积小，1U低外型
‧工作温度可高达70℃
‧保护种类：短路/过负载/过电压
‧自然风冷
‧符合IEC/BS EN/EN 60335-1(PD3)和IEC/BS EN/EN61558-1, 2-16适合家电应用
‧可在海拔5000米条件下操作(备注8)
‧可承受5G振动测试
‧高效率，高寿命和高可靠度
‧电源启动LED指示灯
‧过电压等级Ⅲ
‧100%满载老化测试
产品应用：
‧工业自动化机械
‧工业控制系统
‧机械和电气设备
‧电子仪器，设备和装置
‧家用电器
型号编码：
产品参数：
型号 LRS-100-3.3 LRS-100-5 LRS-100-12 LRS-100-15 LRS-100-24 LRS-100-36 LRS-100-48 输出 直流电压 3.3V 5V 12V 15V 24V 36V 48V 额定电流 20A 18A 8.5A 7A 4.5A 2.8A 2.3A 电流范围 0 ~ 20A 0 ~ 18A 0 ~ 8.5A 0 ~ 7A 0 ~ 4.5A 0 ~ 2.8A 0 ~ 2.3A 额定功率 66W 90W 102W 105W 108W 100.8W 110.4W 纹波与噪声(max)备注2 100mVp-p 100mVp-p 120mVp-p 120mVp-p 150mVp-p 200mVp-p 200mVp-p 电压调整范围 2.97 ~ 3.6V 4.5 ~ 5.5V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 32.4 ~ 39.6V 43.2 ~ 52.8V 电压精度 备注3 ±3.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率 备注4 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 备注5 ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 500ms, 30ms/230VAC 500ms,30ms/115VAC(满载时) 保持时间(Typ.) 55ms/230VAC 10ms/115VAC(满载时) 输入 电压范围 85 ~ 264VAC 120 ~ 373VDC (可承受300VAC浪涌输入5秒不损坏) 频率范围 47 ~ 63Hz 效率(Typ.) 84.5% 86% 88% 88.5% 90% 90.5% 91% 交流电流(Typ.) 1.9A/115VAC 1.2A/230VAC 浪涌电流(Typ.) 冷启动 50A/230VAC 漏电流 <0.75mA / 240VAC 保护 过负载 额定输出功率的110 ~ 150% 保护模式:打嗝模式，异常条件移除后可自动恢复 过电压 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V 18.75 ~ 21.75V 28.8 ~ 33.6V 41.4 ~ 48.6V 55.2 ~ 64.8V 保护模式:关断输出电压,重启恢复 环境 工作温度 -30 ~ +70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH,无冷凝 温度系数 ±0.03%/℃ (0 ~ 50℃) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟 过电压等级 Ⅲ;根据BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; 海拔可高达 2000米 安规和 电磁兼容
(备注8)安全规范 UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1,
BSMI CNS14336-1, EAC TP TC 004, AS/NZS 62368.1(by CB), KC K60950-1(仅LRS-100-12/24 ), BIS IS13252(Part1): 2010/IEC 60950-1: 2005认证通过耐压 I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020, KC KN32,KN35(仅LRS-100-12/24 ) 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2),BS EN/EN55035,
重工业标准, EAC TP TC 020, KC KN32,KN35(仅LRS-100-12/24 )其它 MTBF 3348.9K hrs min. Telcordia SR-332 (Bellcore) ; 677.4Khrs min. MIL-HDBK-217F (25℃) 尺寸 129*97*30mm (L*W*H) 包装 0.34Kg ; 40pcs/14.6Kg/0.92CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
5. 负载调整率测量方法: 从0%到100%额定负载。
6. 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
7. 当操作海拔高于2000米(6500ft)时，操作环温需调降5℃/1000米。
8. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
※ 产品免责声明：详细请参阅-
