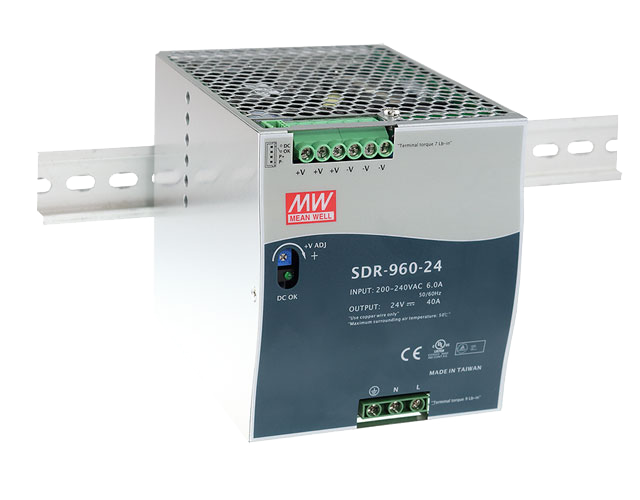

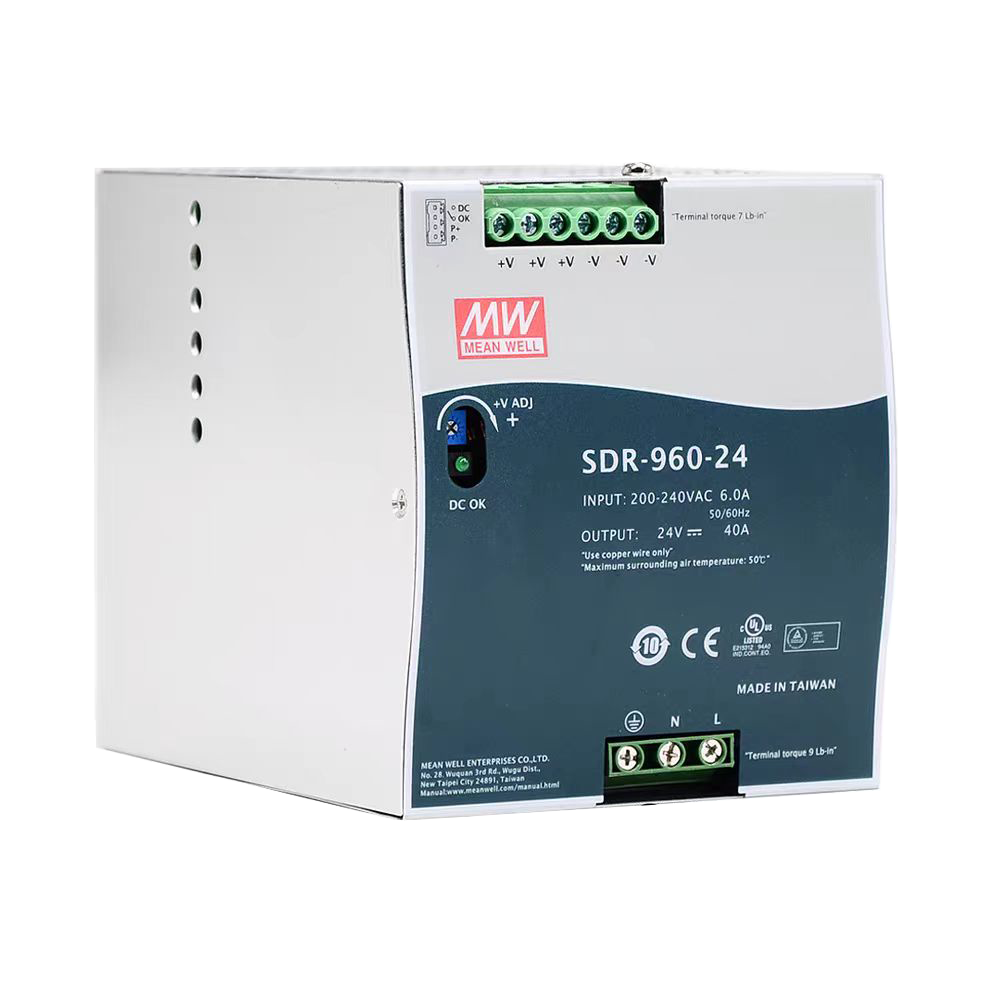

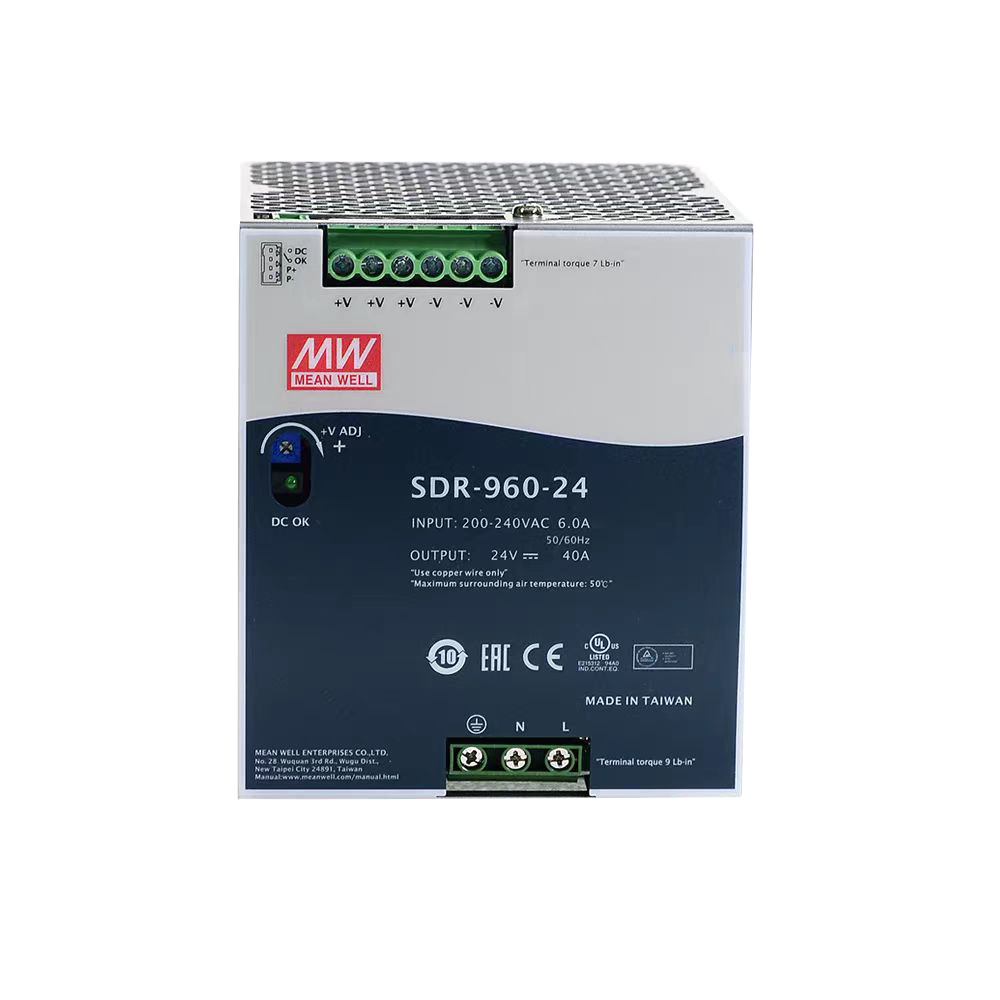

| 型号 | SDR-960-24 | SDR-960-48 | ||||||||
| 输出 | 直流电压 | 24V | 48V | |||||||
| 额定电流 | 40A | 20A | ||||||||
| 电流范围 | 0 ~ 40A | 0 ~ 20A | ||||||||
| 额定功率 | 960W | 960W | ||||||||
| 峰值电流 | 52A | 26A | ||||||||
| 峰值功率 备注6 | 1248W (3秒) | |||||||||
| 纹波与噪声(max)备注2 | 180mVp-p | 250mVp-p | ||||||||
| 电压调整范围 | 24 ~ 28V | 48 ~ 55V | ||||||||
| 电压精度备注3 | ±1.0% | ±1.0% | ||||||||
| 线性调整率 | ±0.5% | ±0.5% | ||||||||
| 负载调整率 | ±1.0% | ±1.0% | ||||||||
| 启动、上升时间 | 1000ms, 100ms/230VAC(满载时) | |||||||||
| 保持时间(Typ.) | 14ms / 230VAC(满载时) | |||||||||
| 输入 | 电压范围 备注7 | 180 ~ 264VAC 254 ~ 370VDC | ||||||||
| 频率范围 | 47 ~ 63Hz | |||||||||
| 功率因子(Typ.) | PF≧0.95/230VAC (满载时) | |||||||||
| 效率(Typ.) | 94% | 94% | ||||||||
| 交流电流(Typ.) | 6A/230VAC | |||||||||
| 浪涌电流(Typ.) | 冷启动50A/230VAC | |||||||||
| 漏电流 | <3.5mA / 240VAC | |||||||||
| 保护 | 过负载 | 额定输出的105 ~ 130%内正常工作超过3秒，然后关断输出电压，峰值负载移除后30秒内自动恢复 | ||||||||
| 保护模式 : 额定输出的130 ~ 150%内恒流限制,3 秒后关闭输出电压,重启恢复 | ||||||||||
| 过电压 | 29 ~ 33V | 56 ~ 65V | ||||||||
| 保护模式:关闭输出电压,自动恢复或重启恢复 | ||||||||||
| 过温度 | 90℃±5℃(TSW) 检测功率开关的散热器 | |||||||||
| 保护模式:关闭输出电压,当温度下降后可自动恢复 | ||||||||||
| 功能 | DC OK继电器触点最大值 | 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载 | ||||||||
| 并联功能 | 请参考功能说明 | |||||||||
| 环境 | 工作温度 备注5 | -30 ~ +70℃(请参考"减额曲线") | ||||||||
| 工作湿度 | 20 ~ 95% RH,无冷凝 | |||||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | |||||||||
| 温度系数 | ±0.03%/℃ (0 ~ 50℃) | |||||||||
| 耐振动 | 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6 | |||||||||
| 安规和电磁兼容 (备注4) | 安全规范 | UL508,TUV BS EN/EN62368-1, BSMI CNS14336-1, AS/NZS62368.1, BIS IS13252(Part1) (only for 24V), EAC TP TC 004认证通过;(满足BS EN/EN60204-1) | ||||||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC | |||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH | |||||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Conduction class B, Radiation class A, BS EN/EN61000-3-2,-3, EAC TP TC 020 | |||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, EAC TP TC 020 | |||||||||
| 其它 | MTBF | 660.2K hrs min. Telcordia SR-332 (Bellcore) ; 70.7K hrs min. MIL-HDBK-217F (25℃) | ||||||||
| 尺寸 | 110*125.2*150mm (W*H*D) | |||||||||
| 包装 | 2.47Kg ; 6pcs/15.8Kg/1.55CUFT | |||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 5. 安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。 6. 3秒的输出功率最大，平均输出功率不应超过额定功率。 7. 低输入电压情况下需减额输出，具体请参照减额曲线图。 8. 扩展Class B请咨询明纬。 9. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详细请参阅 | |||||||||
