产品特性：
‧效率高达91%,低损耗
‧150%高峰负荷能力
.内置主动式PFC功能，PF>0.93
‧保护种类：短路/过负载/过电压/过温度
‧自然风冷

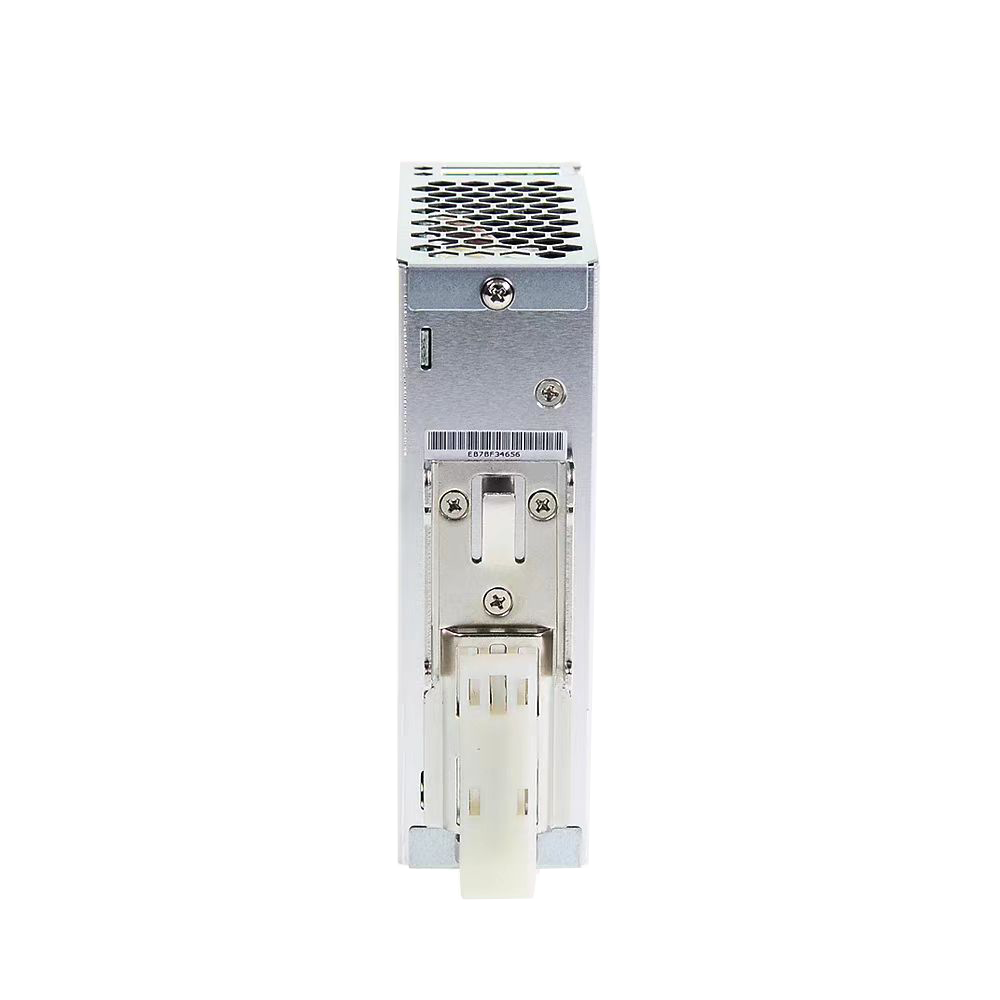

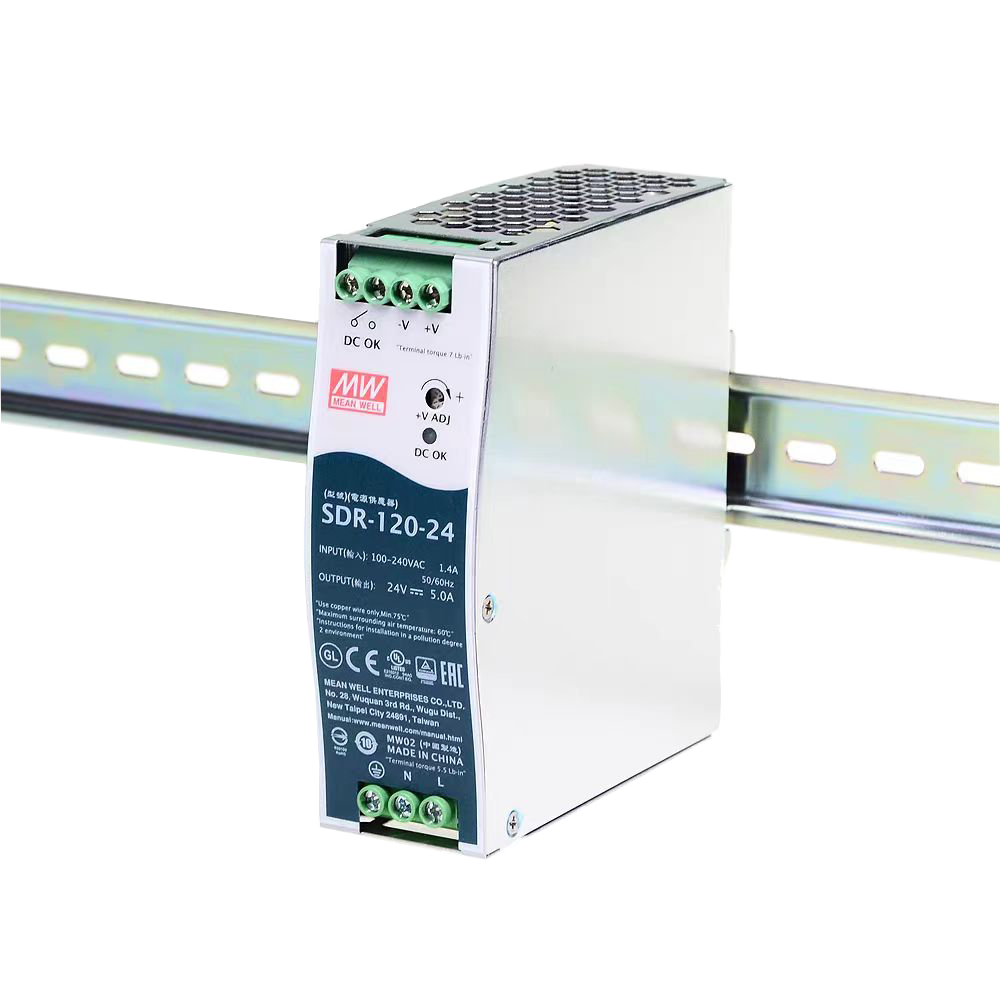

‧安装轨道:TS-35/7.5或TS-35/15
‧通过UL508（工业控制设备）认证
‧BS EN/EN61000-6-2(BS EN/EN50082-2)工业耐受等级
.内建DCOK继电器触点
‧100%满载老化测试
产品参数：

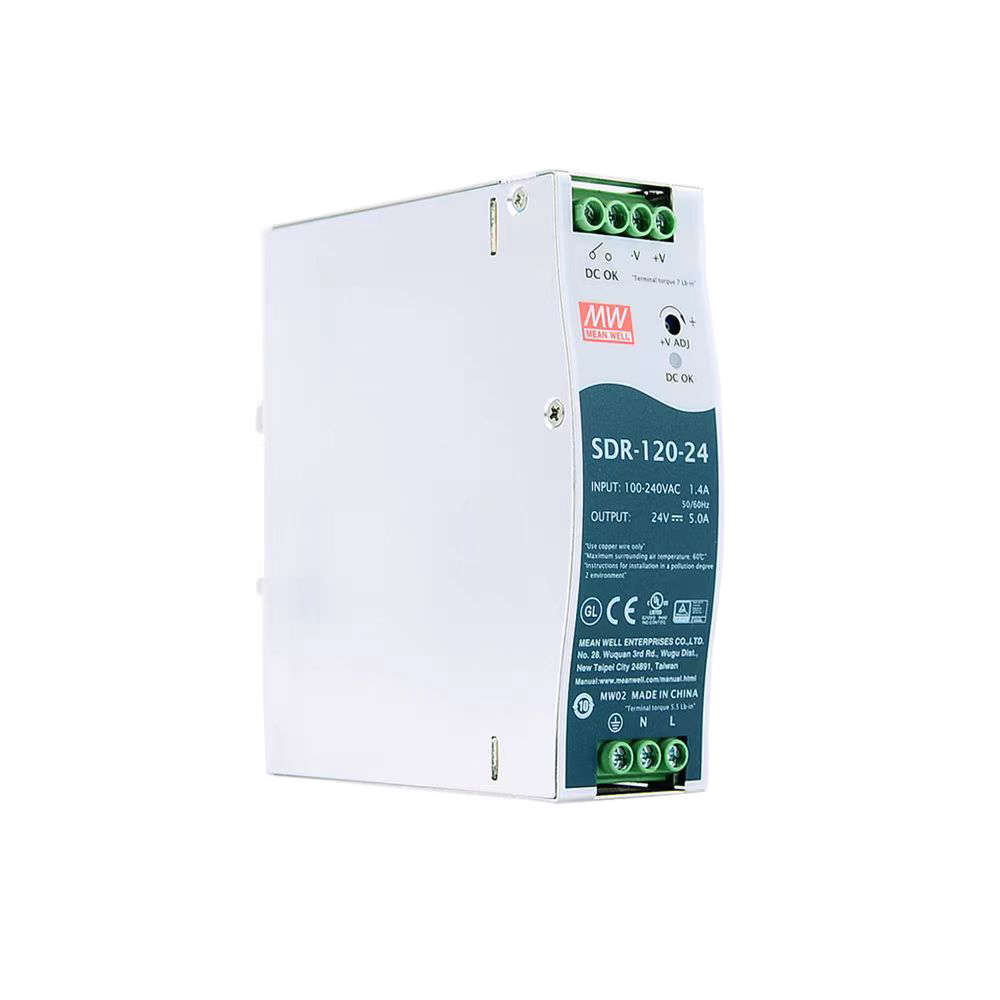

型号 SDR-120-12 SDR-120-24 SDR-120-48 输出 直流电压 12V 24V 48V 额定电流 10A 5A 2.5A 电流范围 0 ~ 10A 0 ~ 5A 0 ~2.5A 额定功率 120W 120W 120W 峰值电流 15A 7.5A 3.75A 峰值功率 备注6 180W (3秒) 纹波与噪声 (max)备注2 100mVp-p 100mVp-p 120mVp-p 电压调整范围 12 ~ 14V 24 ~ 28V 48 ~ 55V 电压精度 备注3 ±1.0% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% 负载调整率 ±1.0% ±1.0% ±1.0% 启动、上升时间 1500ms, 60ms, 20ms/230VAC 3000ms, 60ms, 20ms/115VAC(满载时) 保持时间 20ms/230VAC 20ms/115VAC(满载时) 输入 电压范围 备注7 88 ~ 264VAC或124 ~ 370VDC 频率范围 47 ~ 63Hz 功率因子(Typ.) 0.93/230VAC 0.96/115VAC(满载时) 效率(Typ.) 89% 91% 90.5% 交流电流(Typ.) 1.4A/115VAC 0.7A/230VAC 浪涌电流(Typ.) 35A/115VAC 70A/230VAC 漏电流 <1mA / 240VAC 保护 过负载 110%~150%额定输出功率时，正常工作超过3秒后关闭输出电压 >150%额定输出功率时，3秒内恒电流限制并自动恢复，3秒后关闭输出电压 过电压 14 ~ 17V 29 ~ 33V 56 ~ 65V 保护模式:关断输出电压,重启后恢复 过温度 95℃±5℃(TSW) 检测功率开关的散热器 保护模式:关断输出电压,当温度下降后可自动恢复 功能 DC OK继电器触点最大值 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载 环境 工作温度 -25～+70℃(请参考"减额曲线") 工作湿度 20 ~ 95% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0～50℃) 耐振动 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6 安规和电磁兼容
(备注4)安全规范 UL508, TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004, BSMI CNS14336-1认证通过 ; (满足BS EN/EN60204-1) 耐压 I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC 绝缘阻抗 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC 电磁兼容发射 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020, CNS13438 Class B 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工业标准, EAC TP TC 020,SEMI F47认证通过 其它 MTBF 1764.6K hrs min. Telcordia SR-332 (Bellcore) ; 292.1K hrs min. MIL-HDBK-217F (25℃) 尺寸 40*125.2*113.5mm (W*H*D) 包装 0.67Kg; 20pcs/14.4Kg/1.16CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
5. 安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。
6. 最长3秒，请参照峰值负载曲线。
7. 低输入电压情况下需减额输出，具体请参照减额曲线图。
8. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
※ 产品免责声明：详情请参阅-
