产品特性：
‧效率高达94%,低损耗
‧150%高峰负荷能力
.内置主动式PFC功能，PF>0.94
‧保护种类：短路/过负载/过电压/过温度
‧自然风冷
.内置恒电流限制电路

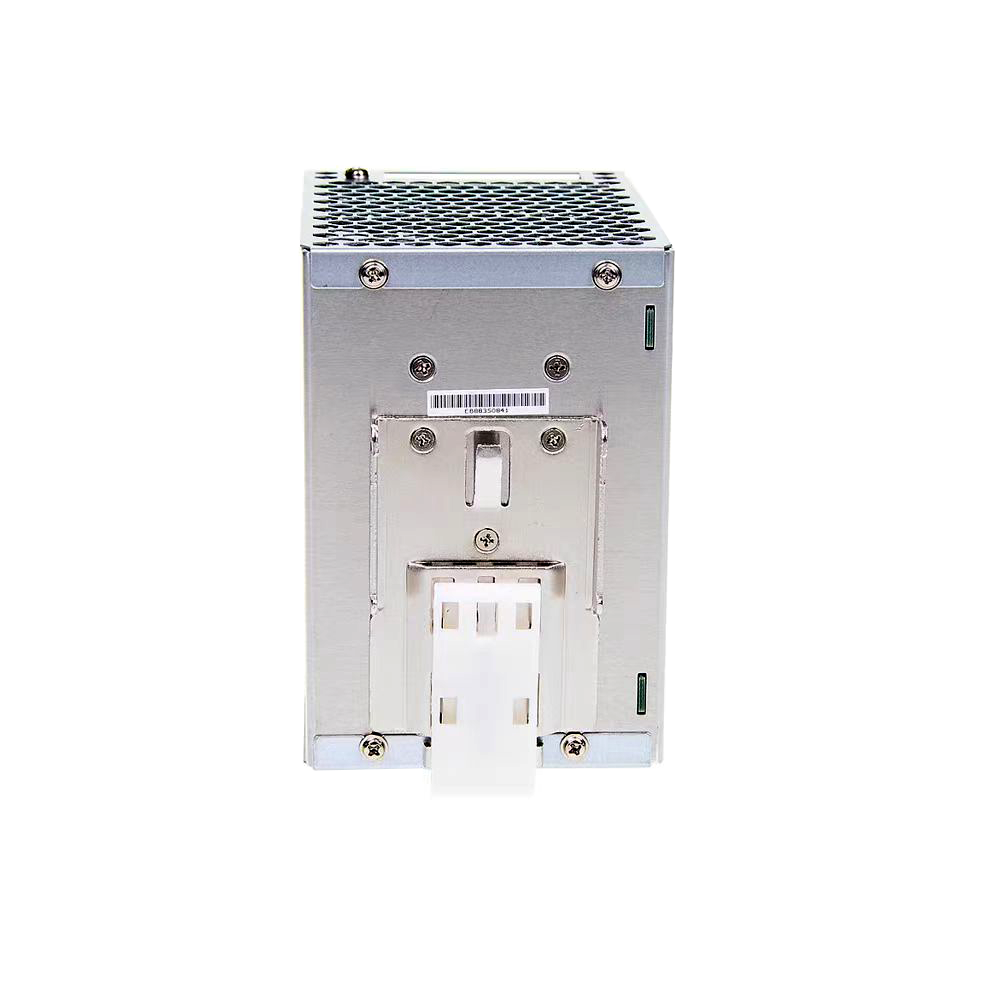

‧安装轨道:TS-35/7.5或TS-35/15
‧通过UL508（工业控制设备）认证
‧BS EN/EN61000-6-2(BS EN/EN50082-2)工业耐受等级
.内建DCOK继电器触点
‧100%满载老化测试
产品参数：
型号 SDR-480-24 SDR-480-48 输出 直流电压 24V 48V 额定电流 20A 10A 电流范围 0 ~ 20A 0 ~ 10A 额定功率 480W 480W 峰值电流 30A 15A 峰值功率 备注6 720W (3秒) 纹波与噪声(max)备注2 100mVp-p 120mVp-p 电压调整范围 24 ~ 28V 48 ~ 55V 电压精度 备注3 ±1.2% ±1.0% 线性调整率 ±0.5% ±0.5% 负载调整率 ±1.0% ±1.0% 启动、上升时间 1500ms, 150ms/230VAC 3000ms, 150ms/115VAC(满载时) 保持时间(Typ.) 14ms/230VAC(满载时) 输入 电压范围 备注7 90 ~ 264VAC或127 ~ 370VDC 频率范围 47 ~ 63Hz 功率因子(Typ.) 0.94/230VAC 0.99/115VAC(满载时) 效率(Typ.) 94% 交流电流(Typ.) 5A/115VAC 2.5A/230VAC 浪涌电流(Typ.) 40A/115VAC 80A/230VAC 漏电流 <0.8mA / 240VAC 保护 过负载 110%~150%额定输出功率时，正常工作超过3秒后关断输出电压并可自动恢复 >150%额定输出功率时，2秒内恒电流限制并自动恢复，2秒后关断输出电压 过电压 29 ~ 33V 56 ~ 65V 保护模式:关断输出电压并可自动恢复或者重启后恢复 过温度 保护模式:关断输出电压,当温度下降后可自动恢复 功能 DC OK继电器触点最大值 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A阻性负载 环境 工作温度 备注5 -25～+70℃(请参考"减额曲线") 工作湿度 20 ~ 95% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0～50℃) 耐振动 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6 安规和电磁兼容
(备注4)安全规范 UL508,TUV BS EN/EN62368-1,AS/NZS 62368.1,EAC TP TC 004, BSMI CNS14336-1认证通过;(满足BS EN/EN60204-1) 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms/500VDC/ 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020, CNS13438 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,
重工业标准, EAC TP TC 020,SEMI F47 认证通过其它 MTBF 964.2K hrs min. Telcordia SR-332 (Bellcore) ; 91.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 85.5*125.2*128.5mm (W*H*D) 包装 1.6Kg; 8pcs/13.8Kg/0.9CUFT 备注 1. 如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
5. 安装空隙:当负载持续满载时，安装时需距离顶部40mm，底部20mm，左右各5mm，如果相邻设备为一个热源，需有15mm的空隙。
6. 峰值功率最长持续3秒，并且平均输出功率不能超过额定功率。
7. 低输入电压情况下需减额输出，具体请参照减额曲线图。
8. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
