产品描述：

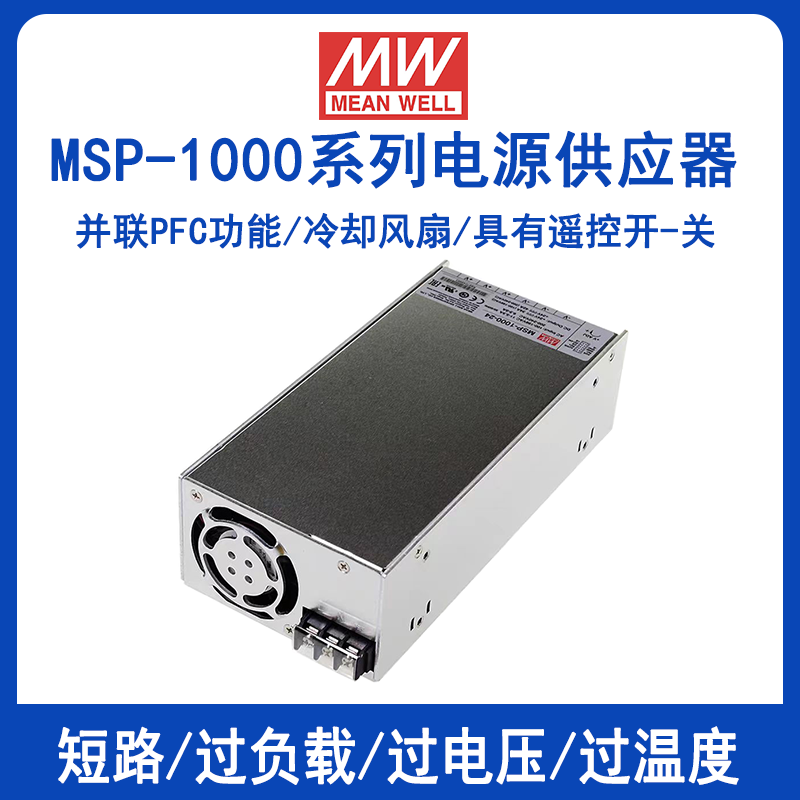

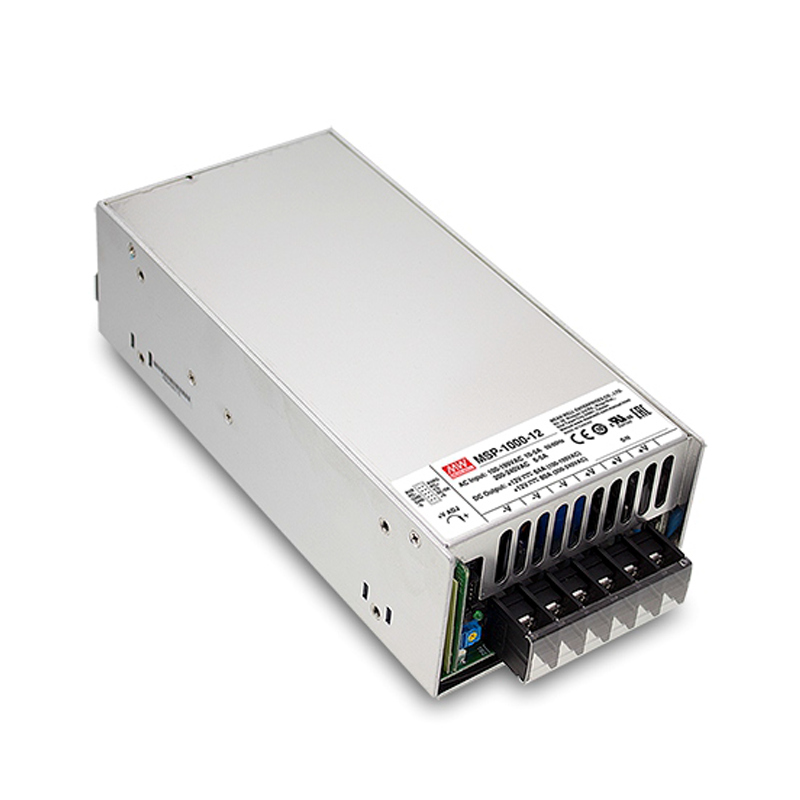

MSP-1000是一款单组输出机壳型交流变直流电源供应器，可为广泛的医疗应用提供1000W的输出功率。整系列输入电压范围为90~264VAC，并且能提供12V到48V间不同的额定电压，可满足各种医疗设备需求。同时，电路设计符合国际医疗标准2XMOPP，适用于医疗电气设备。另外，MSP-1000利用内建多种功能如辅助电源，遥感和遥控功能警报信号等功能提供多种设计灵活性。
产品特性：
‧国际通用全范围交流输入
‧具有主动式PFC功能,PF>0.95
‧效率高达94%
‧能承受300VAC浪涌输入5秒
‧保护种类：短路/过负载/过电压/过温度
‧医疗安规认证(2×MOPP级别)
‧对系统适当的考量，可适合BF型应用
‧具有冷却风扇开关控制
‧并联使用可达4000W(3+1)
‧有DC OK信号输出
‧具有遥控开关
‧5V@0.3A待机
‧具有遥感功能
‧空载消耗< 0.75W(备注6)
产品应用：
‧MRI扫描仪
‧CT和PET扫描仪
‧医疗床
‧手术台
‧医疗测量设备

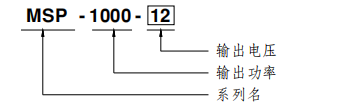

机型编码：
产品参数：
型号 MSP-1000-12 MSP-1000-15 MSP-1000-24 MSP-1000-48 输出 直流电压 12V 15V 24V 48V 额定电流 80A 64A 42A 21A 电流范围 0 ~ 80A 0 ~ 64A 0 ~ 42A 0 ~ 21A 额定功率 960W (最大1000W,持续3秒) 960W (最大1000W,持续3秒) 1008W 1008W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 200mVp-p 250mVp-p 电压调整范围 11 ~ 14V 14 ~ 17V 22 ~ 28V 46 ~ 56V 电压精度 备注3 ±2 .0% ±1 .5% ±1 .0% ±1 .0% 线性调整率 ±0 .5% ±0 .5% ±0 .5% ±0 .5% 负载调整率 ±2 .0% ±1 .5% ±0 .5% ±0 .5% 启动、上升时间 1000ms , 50ms/230VAC 2000ms , 50ms/ 115VAC(满载时) 保持时间(Typ.) 16ms/230VAC 16ms/ 115VAC(满载时) 输入 电压范围 备注4 90 ~ 264VAC(300VAC持续5秒) 127 ~ 370VDC 频率范围 47 ~ 63Hz 功率因数(Typ.) PF>0 .95/230VAC PF>0 .98/ 115VAC(满载时) 效率(Typ.) 91.5% 92% 93% 94% 交流电流(Typ.) 8.5A/ 115VAC 5A/230VAC 浪涌电流(Typ.) 20A/ 115VAC 40A/230VAC 漏电流 对地漏电流< 360μA/264VAC , 接触漏电流< 100μA/264VAC 保护 过负载 额定输出功率的105 ~ 135% 保护模式:恒流限制,负载异常条件移除后可自动恢复 过电压 14.5 ~ 16.5V 18.2 ~ 20.6V 29 ~ 33V 58 ~ 65V 保护模式:关断输出 ， 电源重启后可恢复正常输出 过温度 关断输出 ，温度下降后可 自动恢复 功能 均流 可高达4000W或(3+1). 请参照功能手册 遥控 电源开启: 短路; 电源关断 : 开路 . 请参照功能手册 遥感 遥感对负载线压降补偿最大为0.5V. 请参照功能手册 DC-OK信号 TTL 信号输出, PSU开启 = 3.3 ~ 5.6V ; PSU关断 = 0 ~ 1V. 请参照功能手册 5V待机 5V待机 : 5V@0.3A ;容差:±5%,纹波 : 50mVp-p(最大) 风扇控制 通过NTC( RT50)或30%最小负载开/关风扇。 环境 工作温度 -40 ~ +70C (请参考"减额曲线") 工作湿度 20 ~ 90% RH无冷凝 储存温度、湿度 -40 ~ +85C, 10 ~ 95% RH无冷凝 温度系数 ±0 .03%/C (0 ~ 50C) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X 、Y、Z各60分钟 安规和
电磁
兼容
(备注8)安全规范 ANSI/AAMI ES60601-1, IEC60601-1 ; CAN/CSA-C22.2 No.60601-1:14-Edition 3认证通过; 设计参照BS EN/EN60601-1, BS EN/EN62368-1 隔离等级 初级-次级: 2×MOPP, 初级-地: 1×MOPP 次级-地: 1×MOPP 耐压 I/ P-O/ P:4 .5KVAC I/ P- FG:2KVAC O/ P- FG:1 .5KVAC 绝缘阻抗 I/ P-O/ P, I/ P- FG , O/ P- FG:100M Ohms / 500VDC / 25C/ 70% RH 电磁兼容发射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) Class B Radiated BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 电磁兼容抗扰度 BS EN/EN60601- 1-2, BS EN/EN55035 Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 4, 15KV air ; Level 4, 8KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4- 11
100% dip 1 periods, 30% dip 25 periods,其它 MTBF 850 .5K hrs min . Telcordia SR-332 ( Bellcore) ; 105 .8K hrs min . MIL- HDBK-217F (25C) 尺寸 218*105*63 .5mm (L*W*H) 包装 1.53Kg;8pcs/ 13.3Kg/ 1.34CUFT NOTE 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 低输入电压情况下需减额输出，具体请参照减额曲线图。
5. 启动时间是在冷机启动状态下测得，频繁的开关机可能会使启动时间变长。
6. 当RC- & RC+ (CN100 pin3,4) 开路时,空载消耗<0.75W。
7. 当输入电压低于40VAC时，SPS可能会出现性能下降。 最终产品制造商必须重新确认这种偏差不影响基本安全或基本性能。
8. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm ，长360mm*宽700mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅 “组件电源供应器的EMI测试” 。
9. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5C/1000m比例下降，有风扇机型环境温度依每5C/1000m比例下降。
※ 产品免责声明：详细请参阅-
