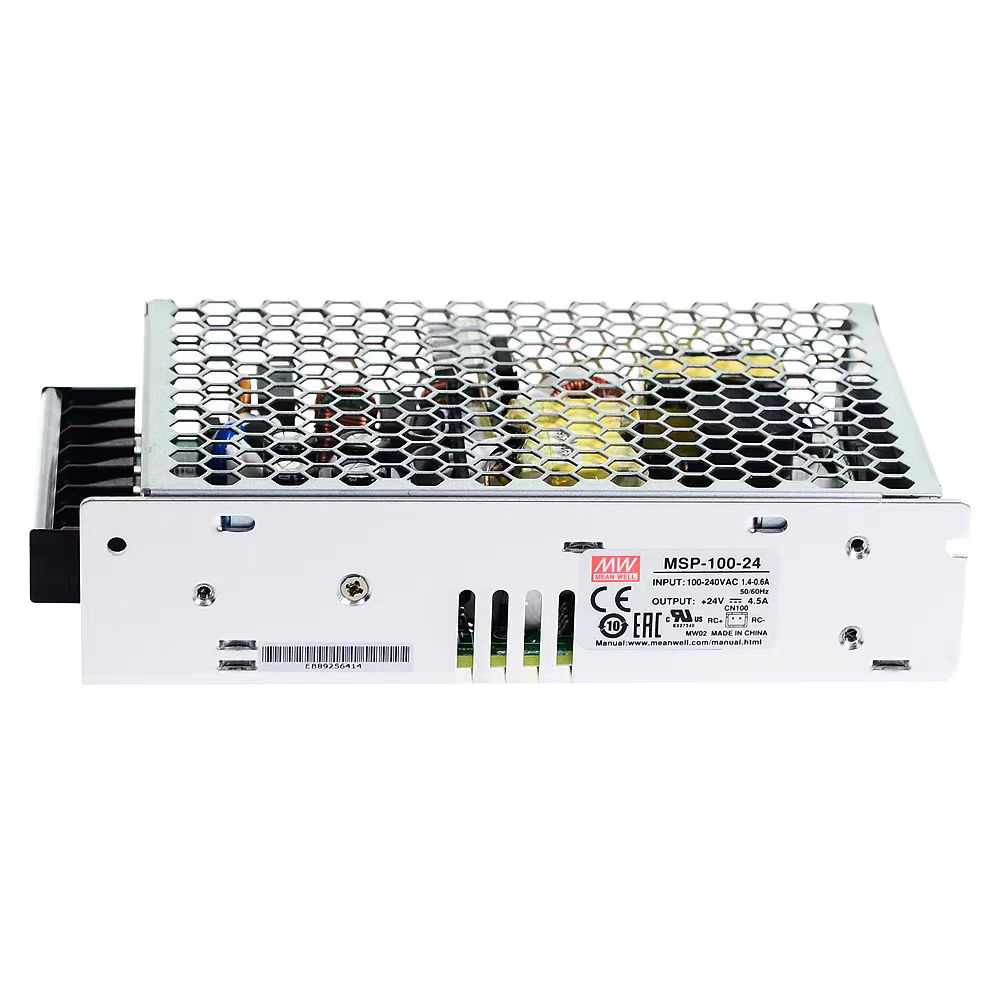

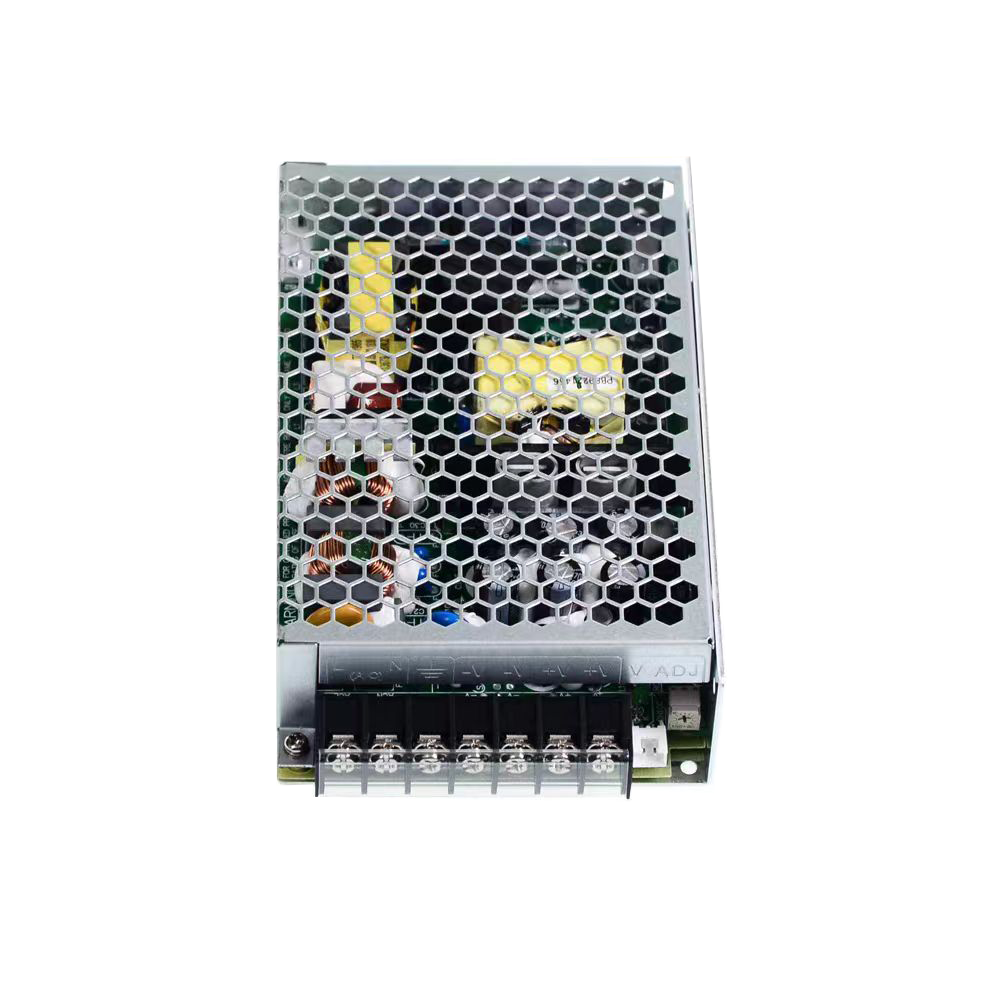

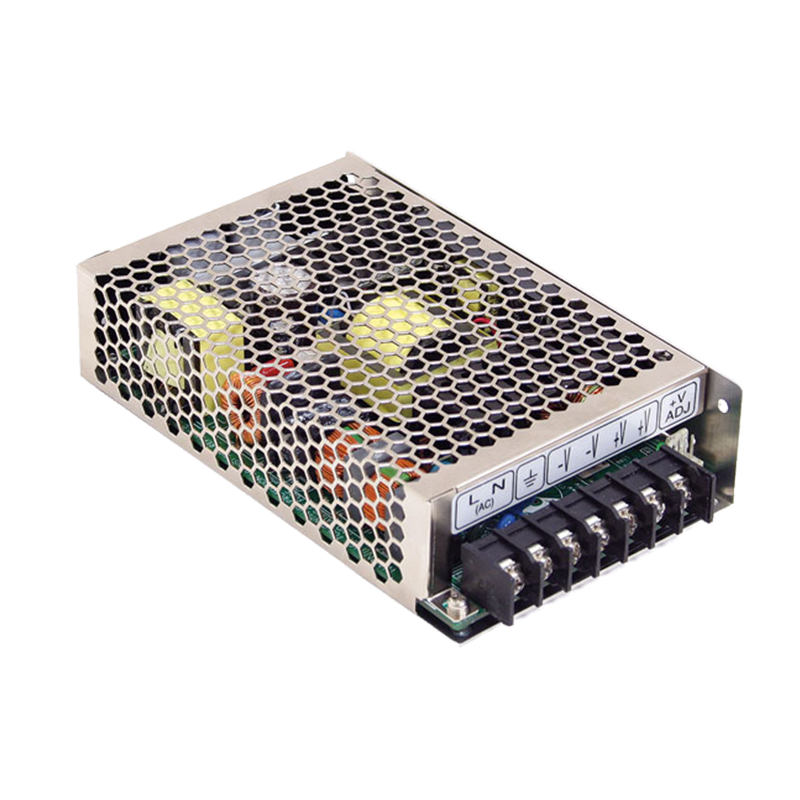

产品特性：
.国际通用全范围交流输入
.具有主动式PFC功能
.功率可高达90%
.能承受300VAC浪涌输入5秒
.保护种类:短路/过负载/过电压
.保护种类:过温度(可选)
.自然风冷
.1U外型，高度38mm
.通过医疗安规认证(MOOP等级)
.具有遥控开-关
.空载功率消耗<0.5W
.全部使用105℃长寿电容
产品参数：
型号 MSP-100-3.3 MSP-100-5 MSP-100-7.5 MSP-100-12 MSP-100-15 MSP-100-24 MSP-100-36 MSP-100-48 输出 直流电压 3.3V 5V 7.5V 12V 15V 24V 36V 48V 额定电流 20A 17A 13.5A 8.5A 7A 4.5A 2.9A 2.2A 电流范围 0 ~ 20A 0 ~ 17A 0 ~ 13.5A 0 ~ 8.5A 0 ~ 7A 0 ~ 4.5A 0 ~ 2.9A 0 ~ 2.2A 额定功率 66W 85W 101.3W 102W 105W 108W 104.4W 105.6W 纹波与噪声 (max)备注2 80mVp-p 80mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p 电压调整范围 3. 1 ~ 3.8V 4.75 ~ 5.8V 7. 1 ~ 9V 11.4 ~ 13.8V 14.25 ~ 18V 22.8 ~ 28.8V 34.2 ~ 39.6V 45.6 ~ 55.2V 电压精度 备注3 +2.5,-3.5% +2.5,-3.5% ±2.5% ±1.5% ±1.5% ±1.5% ±1.5% ±1.5% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% 负载调整率 ±2.0% ±2.0% ±1.5% ±0.8% ±0.8% ±0.5% ±0.5% ±0.5% 启动、上升时间 2500ms, 100ms/230VAC 2500ms, 100ms/115VAC(满载时) 保持时间(Typ.) 50ms/230VAC 20ms/ 115VAC(满载时) 输入 电压范围 备注5 85 ~ 264VAC 120 ~ 370VDC 频率范围 47 ~ 63Hz 功率因子(Typ.) PF>0 .95/230VAC PF>0 .98/ 115VAC(满载时) 效率(Typ.) 78% 83% 84% 87.5% 88% 88.5% 89% 90% 交流电流(Typ.) 1 .2A/ 115VAC 0 .6A/230VAC 浪涌电流(Typ.) 35A/ 115VAC 65A/230VAC 漏电流 备注6 对地漏电流< 300μA/264VAC , 接触漏电流< 100μA/264VAC 保护 过负载 105 ~ 135%额定输出功率 保护模式:Vo=50 ~ 100%额定电压时恒流限制保护, 异常条件移除后可 自动恢复 过电压 3.96 ~ 4.62V 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保护模式:关断输出电压 ，重启恢复 过温度 关断输出电压, 温度下降后可 自动恢复 功能 遥控 RC+/RC- : 0 ~ 0.8V=电源启动; 4 ~ 10V =电源关断 环境 工作温度 -40~+60℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85C, 10 ~ 95% RH 温度系数 ±0 .04%/C (0 ~ 50C) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟
安和电兼安全规范 ANSI/AAMI ES60601- 1,EAC TP TC 004, IEC60601- 1认证通过, 设计参考 BS EN/EN60601- 1, BS EN/EN62368- 1 绝缘防护等级 一次侧-二次侧: 2×MOOP, 一次侧-接地: 1×MOOP, 二次侧-接地: 1×MOOP 耐压 I/ P-O/ P:4KVAC I/ P- FG:2KVAC O/ P- FG:0 .5KVAC 绝缘阻抗 I/ P-O/ P, I/ P- FG , O/ P- FG:100M Ohms / 500VDC / 25C/ 70% RH 电磁兼容发射 符合BS EN/EN55011 (CISPR11) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035, BS EN/EN60601-1-2,EAC TP TC 020 其它 MTBF 2272.8K hrs min. Telcordia SR-332 (Bellcore) ; 352.4K hrs min. MIL-HDBK-217F (25C) 尺寸 159*97*38mm (L*W*H) 包装 0.38Kg; 24pcs/ 10. 1Kg/0.9CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
EMC测试方法的指引，请参照明纬的“EMI测试声明书”。
5. 低输入电压情况下需减额输出，具体请参照减额曲线图。
6. 接触电流测量方法：从初级输入到直流输出。
7. 当输入电压小于40VAC时, 电源的性能可能会下降，最终制造商需重新确认这种偏差不影响基本安全或基本性能。
8. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5C/1000m比例下降，有风扇机型环境温度依每5C/1000m比例下降。
※ 产品免责声明：详情请参阅-
