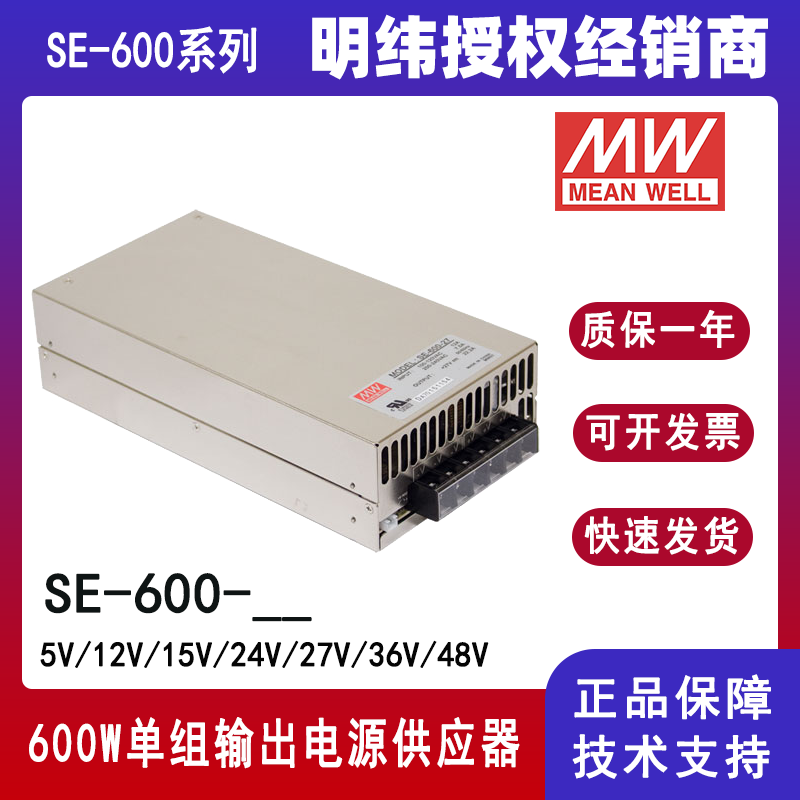

| 型号 | SE-600-5 | SE-600-12 | SE-600-15 | SE-600-24 | SE-600-27 | SE-600-36 | SE-600-48 | |||||||||||||
| 输出 | 直流电压 | 5V | 12V | 15V | 24V | 27V | 36V | 48V | ||||||||||||
| 额定电流 | 100A | 50A | 40A | 25A | 22.2A | 16.6A | 12.5A | |||||||||||||
| 电流范围 | 0 ~ 100A | 0 ~ 50A | 0 ~ 40A | 0 ~ 25A | 0 ~ 22.2A | 0 ~ 16.6A | 0 ~ 12.5A | |||||||||||||
| 额定功率 | 500W | 600W | 600W | 600W | 599.4W | 597.6W | 600W | |||||||||||||
| 纹波与噪声 (max)备注2 | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |||||||||||||
| 电压调整范围 | 4.75 ~ 5.5V | 10 ~ 13.5V | 13.5 ~ 16.5V | 22 ~ 26.4V | 24 ~ 30V | 32 ~ 40V | 43 ~ 56V | |||||||||||||
| 电压精度备注3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||||||||||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||||||||||
| 负载调整率 | ±2.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||||||||||
| 启动、上升时间 | 1000ms, 50ms/230VAC 1000ms,50ms/115VAC(满载时) | |||||||||||||||||||
| 保持时间(Typ.) | 20ms/230VAC | 16ms/115VAC(满载时) | ||||||||||||||||||

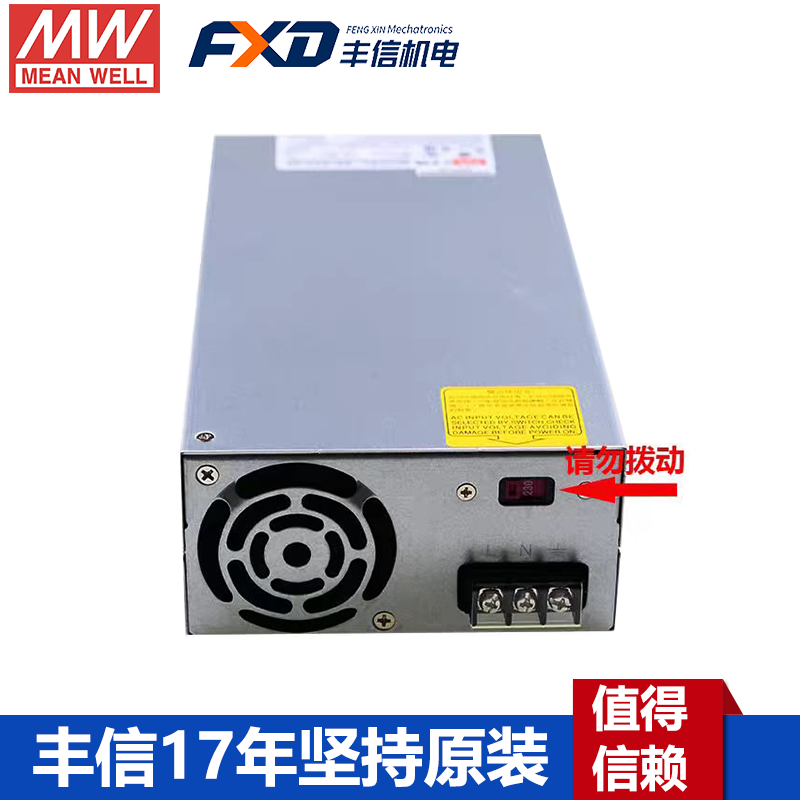

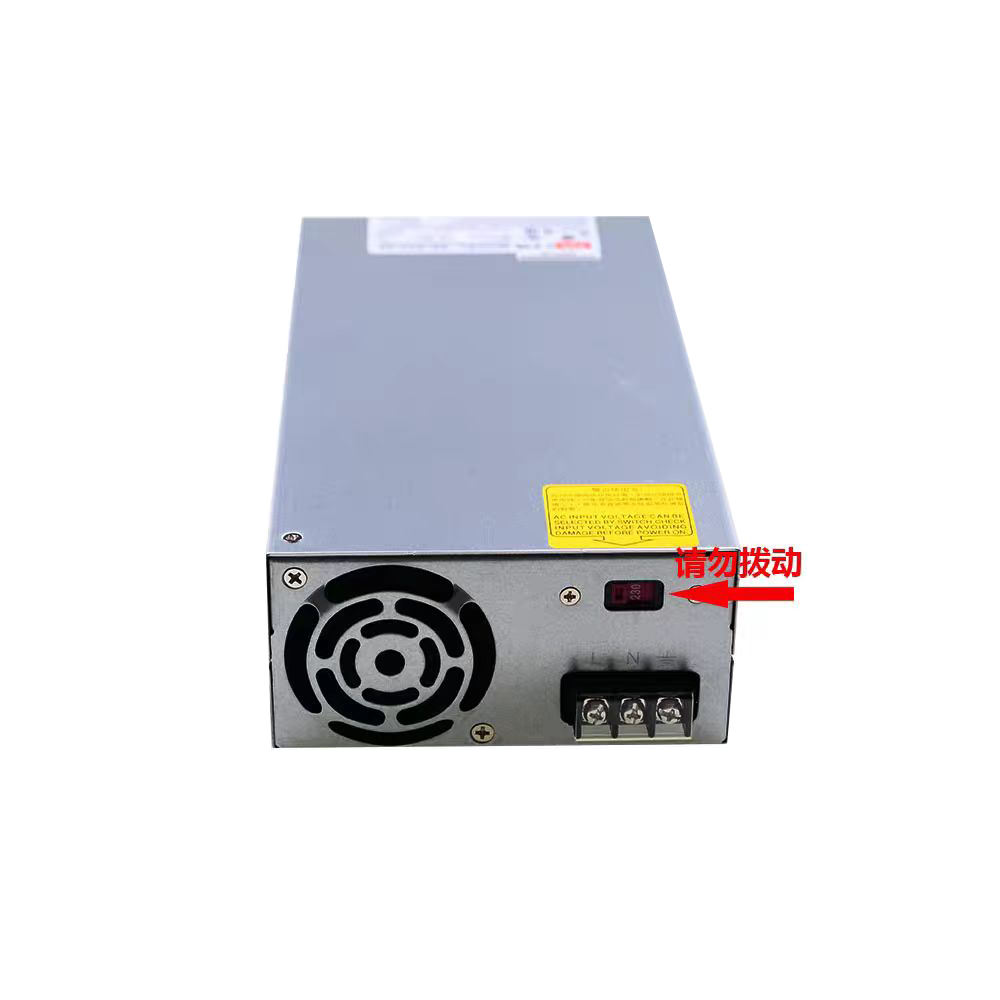

| 输入 | 电压范围 | 90 ~ 132VAC/180~264VAC(开关切换)或254 ~ 370VDC | ||||||||||||||||||
| 频率范围 | 47 ~ 63Hz | |||||||||||||||||||
| 效率(Typ.) | 78% | 83% | 84% | 87% | 87% | 87% | 88% | |||||||||||||
| 交流电流(Typ.) | 12A/115VAC | 7.5A/230VAC | ||||||||||||||||||
| 浪涌电流(Typ.) | 30A/115VAC | 60A/230VAC | ||||||||||||||||||
| 漏电流 | <2.0mA / 240VAC | |||||||||||||||||||
| 保护 | 过负载 | 额定输出功率的105%~125% | ||||||||||||||||||
| 保护模式:关闭输出，重启后恢复 | ||||||||||||||||||||
| 过电压 | 5.75 ~ 6.3V | 13.8 ~ 16.2V | 18 ~ 21V | 27.6 ~ 32.4V | 31 ~ 36.5V | 42 ~ 50V | 57.6 ~ 67.2V | |||||||||||||
| 保护模式:关闭输出，电源重启后可恢复正常输出 | ||||||||||||||||||||
| 过温度 | 85℃±5℃(TSW1 : 检测功率晶体管的散热器) | |||||||||||||||||||
| 保护模式:关闭输出，温度恢复正常后自动恢复 | ||||||||||||||||||||
| 环境 | 工作温度 | -20 ~ +60℃ (请参考"减额曲线") | ||||||||||||||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||||||||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | |||||||||||||||||||
| 温度系数 | ±0.05%/℃ (0 ~ 50℃) | |||||||||||||||||||
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 | |||||||||||||||||||
| 安规和 电磁兼容 | 安全规范 | CB IEC62368-1,UL60950-1,UL62368-1,EAC TP TC 004, BSMI CNS14336-1, KC K60950-1(for 12V,24V only), IS13252(Part1)/IEC60950-1(except for 48V)认证通过; 设计参考 BS EN/EN62368-1 | ||||||||||||||||||
| 耐压 | I/P-O/P:3KVAC | I/P-FG:1.5KVAC O/P-FG:0.5KVAC | ||||||||||||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC | |||||||||||||||||||
| 其它 | MTBF | 1529.1K hrs min. Telcordia TR/SR-332 (Bellcore) ; 204.2K hrs. MIL-HDBK-217F (25℃) | ||||||||||||||||||
| 尺寸 | 247*127*63.5mm (L*W*H) | |||||||||||||||||||
| 包装 | 2.1Kg; 6pcs/13.4Kg/1.03CUFT | |||||||||||||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 5. 此电源不符合BS EN/EN61000-3-2规定的谐波电流要求。请不要在以下条件下使用此电源： a) 终端设备在欧盟内使用， b) 终端设备连接到220Vac或更高额定标称电压的公共主电源， c) 电源为： - 安装在平均或连续输入功率大于75W的终端设备中， - 属于照明系统的一部分例外： 以下终端设备中使用的电源不需要满足BS EN/EN61000-3-2 a)总额定输入功率大于1000W的专业设备; b)额定功率小于或等于200W的对称受控加热元件 ※ 产品免责声明：详细请参阅 | |||||||||||||||||||
