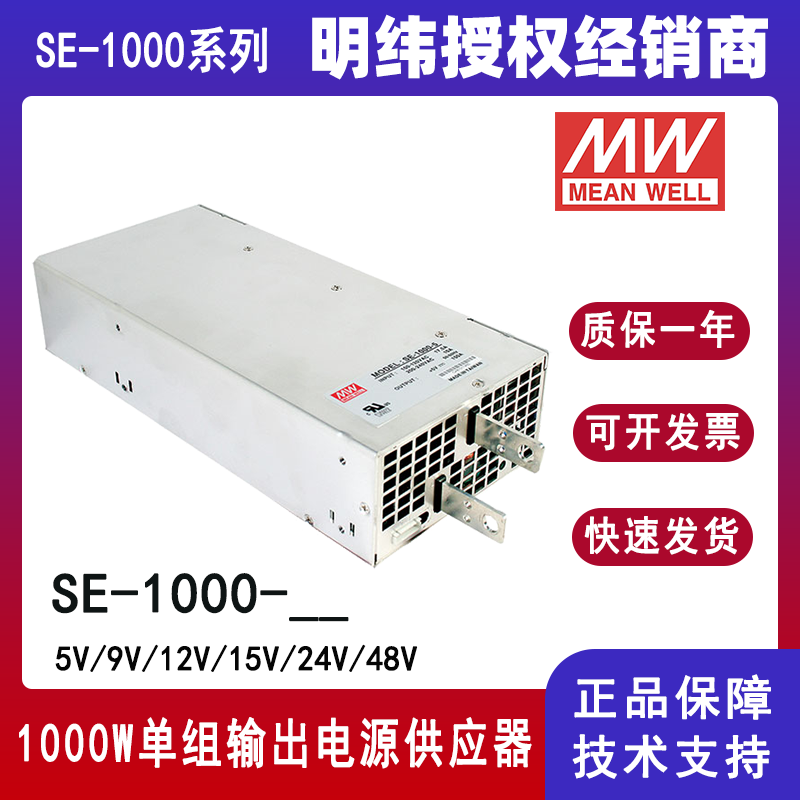

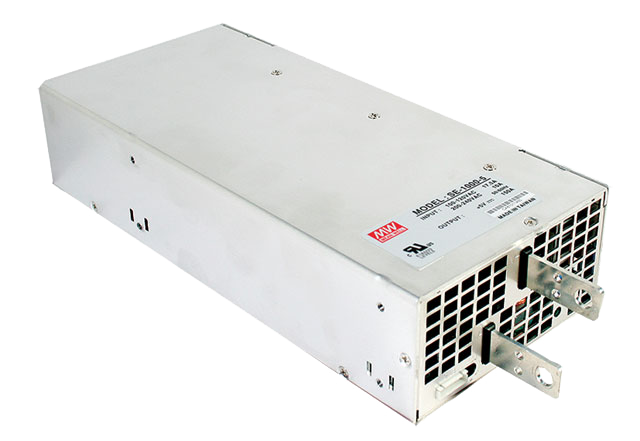

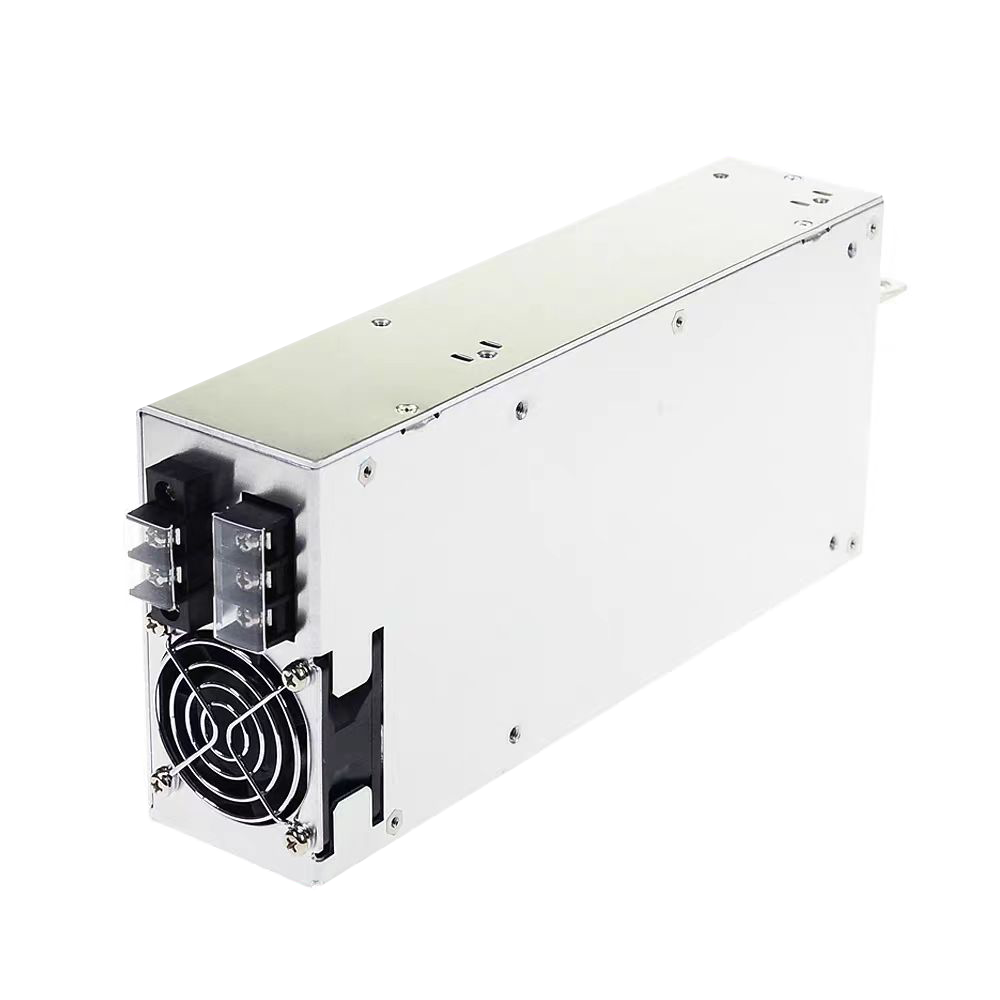

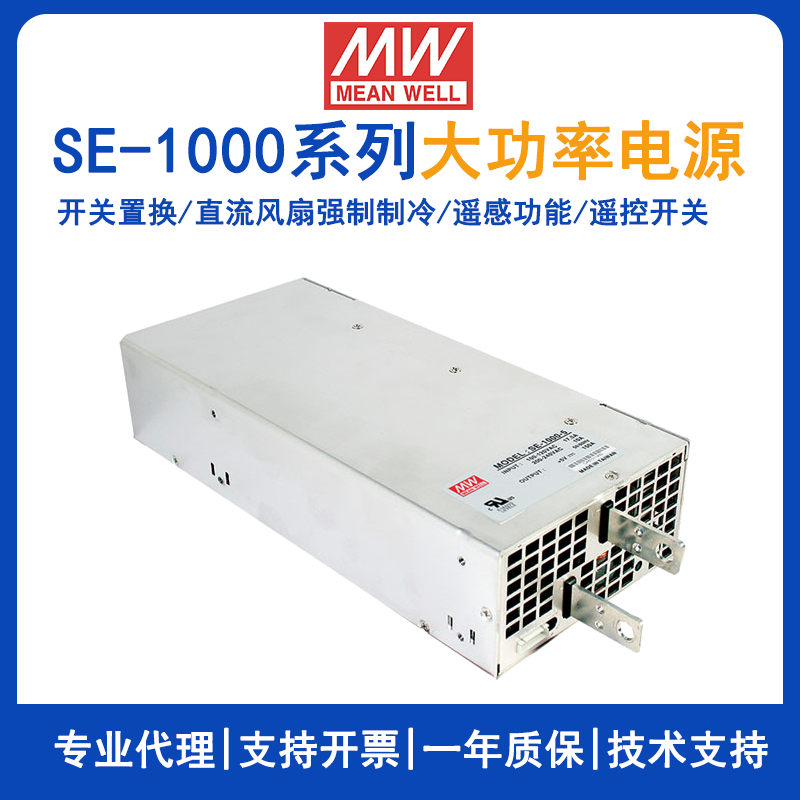

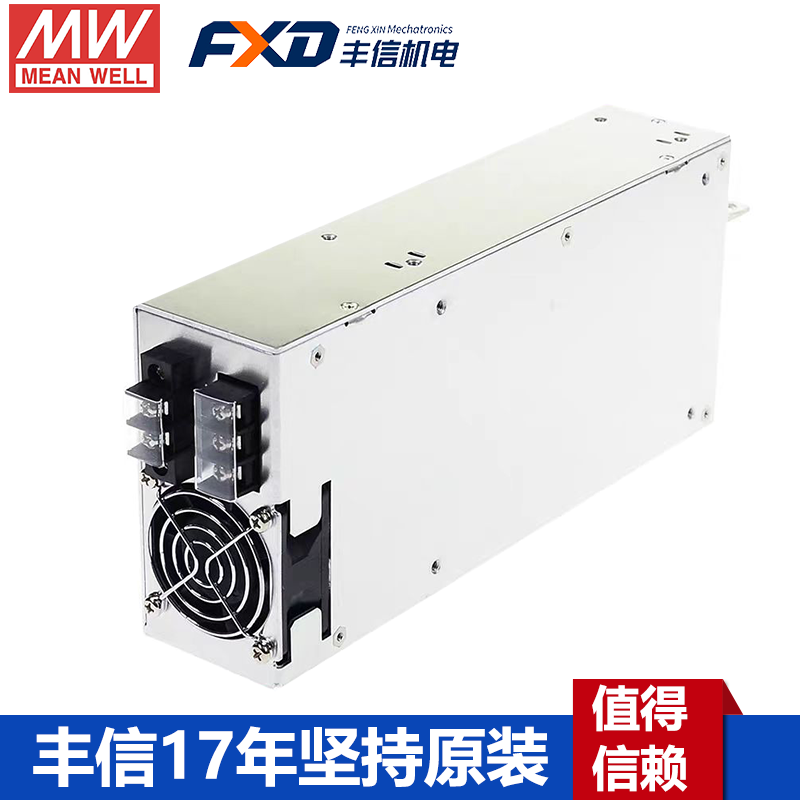

| 型号 | SE-1000-5 | SE-1000-9 | SE-1000-12 | SE-1000-15 | SE-1000-24 | SE-1000-48 | ||||||
| 输出 | 直流电压 | 5V | 9V | 12V | 15V | 24V | 48V | |||||
| 额定电流 | 150A | 100A | 83.3A | 66.7A | 41.7A | 20.8A | ||||||
| 电流范围 | 0 ~ 150A | 0 ~ 100A | 0 ~ 83.3A | 0 ~ 66.7A | 0 ~ 41.7A | 0 ~ 20.8A | ||||||
| 额定功率 | 750W | 900W | 999.6W | 1000.5W | 1000.8W | 998.4W | ||||||
| 纹波与噪声 (max)备注2 | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | ||||||
| 电压调整范围 | 3.3 ~ 5.5V | 7.5 ~ 10V | 10 ~ 13.5V | 13.5 ~ 16.5V | 22 ~ 27.5V | 43 ~ 56V | ||||||
| 电压精度备注3 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||||||
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||||||
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||||||
| 启动、上升时间 | 1500ms, 50ms/230VAC 1500ms,50ms/115VAC(满载时) | |||||||||||
| 保持时间(Typ.) | 20ms/230VAC 15ms/115VAC(满载时) | |||||||||||
| 输入 | 电压范围 | 90 ~ 132VAC/180~264VAC(可通过TB2选择)或254 ~ 370VDC | ||||||||||
| 频率范围 | 47 ~ 63Hz | |||||||||||
| 效率(Typ.) | 81% | 84% | 85% | 86% | 88% | 89% | ||||||
| 交流电流(Typ.) | 17.5A/115VAC 10A/230VAC | |||||||||||
| 浪涌电流(Typ.) | 35A/115VAC 55A/230VAC | |||||||||||
| 漏电流 | <2.5mA / 240VAC | |||||||||||
| 保护 | 过负载 | 额定输出功率的105%~125% | ||||||||||
| 保护模式:关闭输出，电源重启后恢复 | ||||||||||||
| 过电压 | 5.75 ~ 6.75V | 10.4 ~ 12.2V | 13.8 ~ 16.2V | 18 ~ 21V | 28 ~ 32.4V | 57.6 ~ 67.2V | ||||||
| 保护模式:关闭输出，电源重启后可恢复正常输出 | ||||||||||||
| 过温度 | 70℃±5℃(TSW1 : 检测功率晶体管的散热片) | |||||||||||
| 保护模式:关闭输出，温度恢复正常后可自动恢复 | ||||||||||||
| 功能 | DC OK信号 | PSU开启: 3.3V ~ 5.6V PSU关闭: 0 ~ 1V | ||||||||||
| 遥控 | RC+/RC-: 0 ~ 0.8V启动; 4 ~ 10V 关机 | |||||||||||
| 环境 | 工作温度 | -20 ~ +60℃ (请参考"减额曲线") | ||||||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | |||||||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | |||||||||||
| 温度系数 | ±0.05%/℃ (0 ~ 50℃) | |||||||||||
| 耐振动 | 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 | |||||||||||
| 安规和电磁兼容 (备注4) | 安全规范 | UL62368-1, BSMI CNS14336-1, EAC TP TC 004认证通过; 设计参照BS EN/EN62368-1 | ||||||||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC | |||||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | |||||||||||
| 电磁兼容发射 | Parameter | Standard | Test Level / Note | |||||||||
| Conducted | BS EN/EN55032 (CISPR32) | Class A | ||||||||||
| Radiated | BS EN/EN55032 (CISPR32) | Class A | ||||||||||
| Harmonic Current | BS EN/EN61000-3-2 | ----- | ||||||||||
| Voltage Flicker | BS EN/EN61000-3-3 | ----- | ||||||||||
| 电磁兼容抗扰度 | BS EN/EN55035, BS EN/EN61000-6-2 | |||||||||||
| Parameter | Standard | Test Level / Note | ||||||||||
| ESD | BS EN/EN61000-4-2 | Level 3, 8KV air ; Level 2, 4KV contact | ||||||||||
| Radiated | BS EN/EN61000-4-3 | Level 3 | ||||||||||
| EFT / Burst | BS EN/EN61000-4-4 | Level 3 | ||||||||||
| Surge | BS EN/EN61000-6-2 | 2KV/Line-Line,4KV/Line-Earth | ||||||||||
| Conducted | BS EN/EN61000-4-6 | Level 3 | ||||||||||
| Magnetic Field | BS EN/EN61000-4-8 | Level 4 | ||||||||||
| Voltage Dips and Interruptions | BS EN/EN61000-4-11 | >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods | ||||||||||
| 其它 | MTBF | 1273.6K hrs min. Telcordia SR-332 (Bellcore) ; 251.6K hrs. MIL-HDBK-217F (25℃) | ||||||||||
| 尺寸 | 278*127*63.5mm (L*W*H) | |||||||||||
| 包装 | 2.5Kg; 6pcs/16Kg/1.38CUFT | |||||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长720mm*宽360mm的金属铁板上测试。 电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 5. 通过使用UVP电路， 在交流持续开/关情况下,PSU在5秒之内不能直接启动。 6.当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 7.该电源不符合EN61000-3-2法规的谐波电流要求。 请不要在以下条件下使用此电源： a）终端设备在欧盟地区使用 b）终端设备连接到220Vac或更高的额定标称电压的公共电源，并且 c）电源是： - 安装在平均或连续输入功率大于75W的终端设备中，或 - 属于照明系统的一部分 以下情况除外： 以下终端设备中使用的电源不需要满足EN61000-3-2 a）总额定输入功率大于1000W的专业设备； b）额定功率小于或等于200W的对称控制的加热元 ※ 产品免责声明：详细请参阅 | |||||||||||
