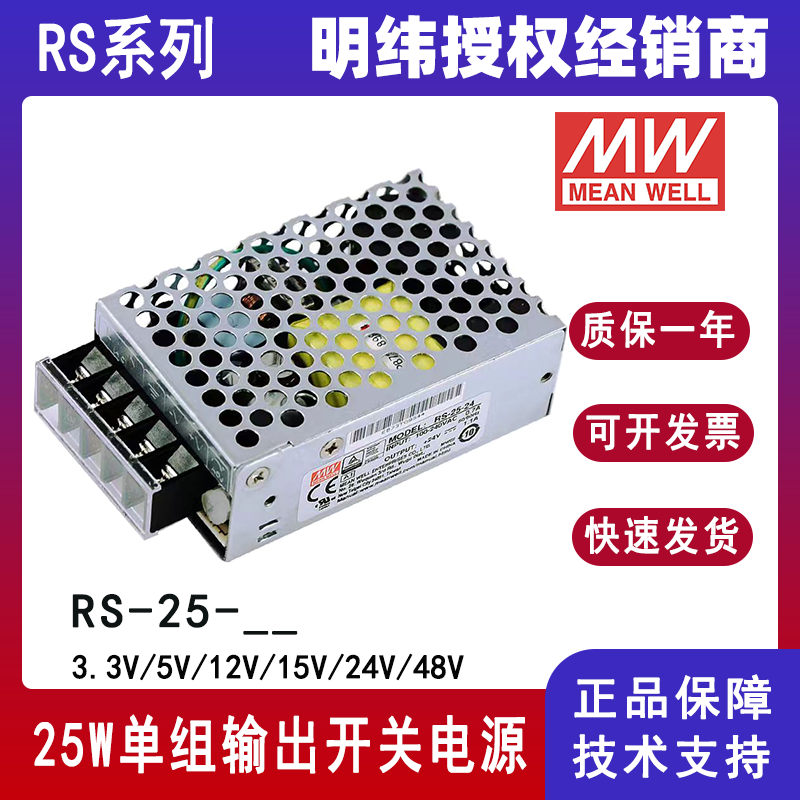

型号 | RS-25-3.3 | RS-25-5 | RS-25-12 | RS-25-15 | RS-25-24 | RS-25-48 | |||||||||||
输出 | 直流电压 | 3.3V | 5V | 12V | 15V | 24V | 48V | ||||||||||
额定电流 | 6A | 5A | 2.1A | 1.7A | 1.1A | 0.57A | |||||||||||
电流范围 | 0 ~ 6A | 0 ~ 5A | 0 ~ 2.1A | 0 ~ 1.7A | 0 ~ 1.1A | 0 ~ 0.57A | |||||||||||
额定功率 | 19.8W | 25W | 25.2W | 25.5W | 26.4W | 27.36W | |||||||||||
纹波与噪声 (max)备注2 | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 200mVp-p | |||||||||||
电压调整范围 | 2.85 ~ 3.6V | 4.75 ~ 5.5V | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 22 ~ 27.6V | 42 ~ 54V | |||||||||||
电压精度备注3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||||||||
线性调整率备注4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||||||||
负载调整率备注5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |||||||||||
启动、上升时间 | 1800ms, 23ms/230VAC 4000ms,30ms/115VAC(满载时) | ||||||||||||||||
保持时间(Typ.) | 80ms/230VAC 14ms/115VAC(满载时) | ||||||||||||||||
输入 | 电压范围 | 88 ~ 264VAC或125 ~ 373VDC(承受300VAC浪涌输入5S,无损坏) | |||||||||||||||
频率范围 | 47 ~ 63Hz | ||||||||||||||||
效率(Typ.) | 73.5% | 78.5% | 81.5% | 83.5% | 86% | 85% | |||||||||||
交流电流(Typ.) | 0.7A/115VAC 0.4A/230VAC | ||||||||||||||||
浪涌电流(Typ.) | 冷启动:45A/230VAC | ||||||||||||||||
漏电流 | <2mA / 240VAC | ||||||||||||||||
保护 | 过负载 | 额定输出的110%~180% | |||||||||||||||
保护模式:打嗝模式,负载异常条件移除后可自动恢复 | |||||||||||||||||
过电压 | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | 55.2 ~ 64.8V | |||||||||||
保护模式:关断输出电压,二极管钳位 | |||||||||||||||||
环境 | 工作温度 | -20~+70℃ (请参考"减额曲线") | |||||||||||||||
工作湿度 | 20 ~ 90% RH,无冷凝 | ||||||||||||||||
储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | ||||||||||||||||
温度系数 | ±0.03%/℃ (0 ~ 50℃) | ||||||||||||||||
耐振动 | 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 | ||||||||||||||||
安规和电磁兼容 (备注6) | 安全规范 | UL62368-1, TUV BS EN/EN62368-1 , CCC GB4943.1, AS/NZS 62368.1,EAC TP TC 004,BSMI CNS14336-1, BIS IS13252(Part1):2010/IEC 60950-1: 2005 认证通过 | |||||||||||||||
耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||||||||||||||
绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC / 25℃ / 70%RH | ||||||||||||||||
电磁兼容发射 | 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254 class B,GB17625.1,EAC TP TC 020, CNS13438 Class B | ||||||||||||||||
电磁兼容干扰度 | 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 轻工业标准,EAC TP TC 020 | ||||||||||||||||
其它 | MTBF | 3992.0K hrs min. Telcordia SR-332 (Bellcore) ; 663.3K hrs min. MIL-HDBK-217F (25℃) | |||||||||||||||
尺寸 | 78*51*28mm (L*W*H) | ||||||||||||||||
包装 | 0.2Kg; 60pcs/13Kg/0.46CUFT | ||||||||||||||||
备注 | 1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。 3. 精度:包含设定误差、线性调整率和负载调整率。 4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。 5. 负载调整率测量方法: 从0%到100%额定负载。 6. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。 电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。 7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明:详情请参阅 |
