产品特性：
.国际通用全范围交流输入
.保护种类:短路/过负载/过电压
.自然风冷
.LED电源指示灯
.100%满载老化
.全部使用105℃长寿命电解电容
.能承受300VAC浪涌输入5秒
.工作温度高达70℃
.承受5G振动测试
.高效率，长寿命和高信赖性
产品参数：

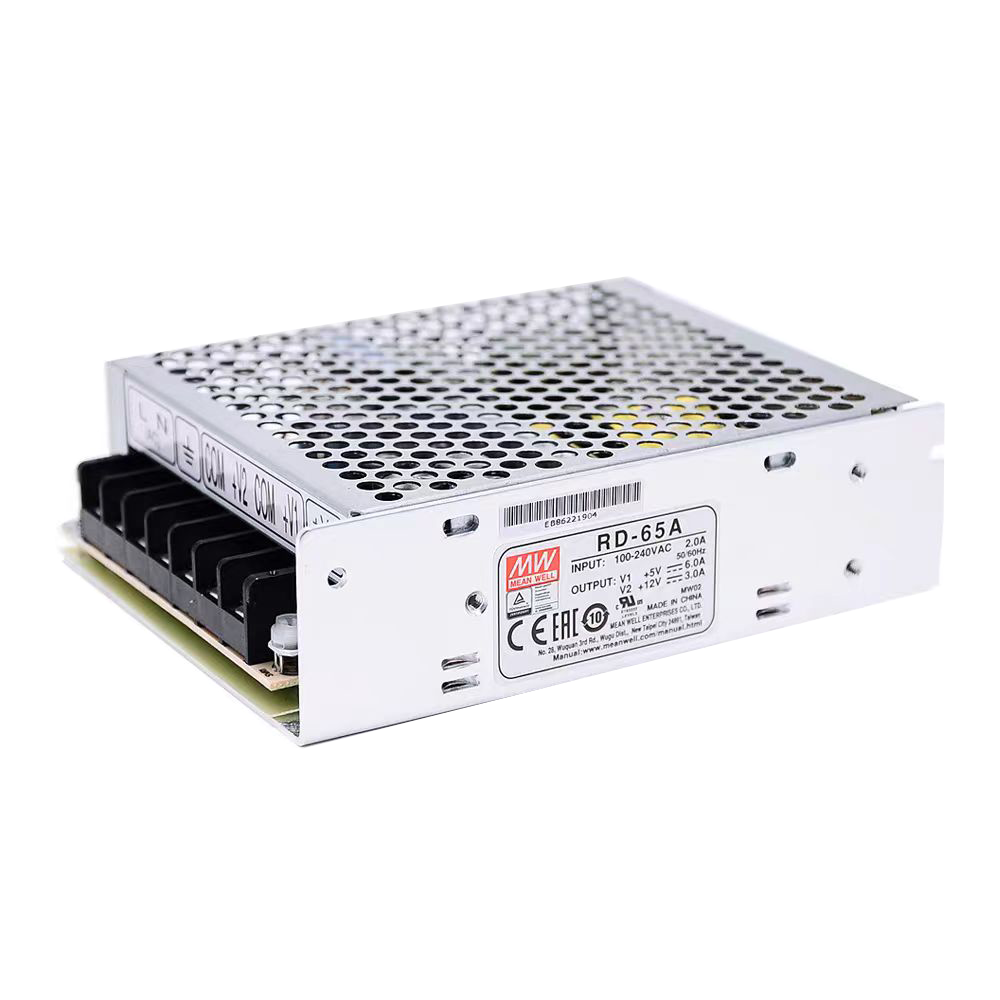

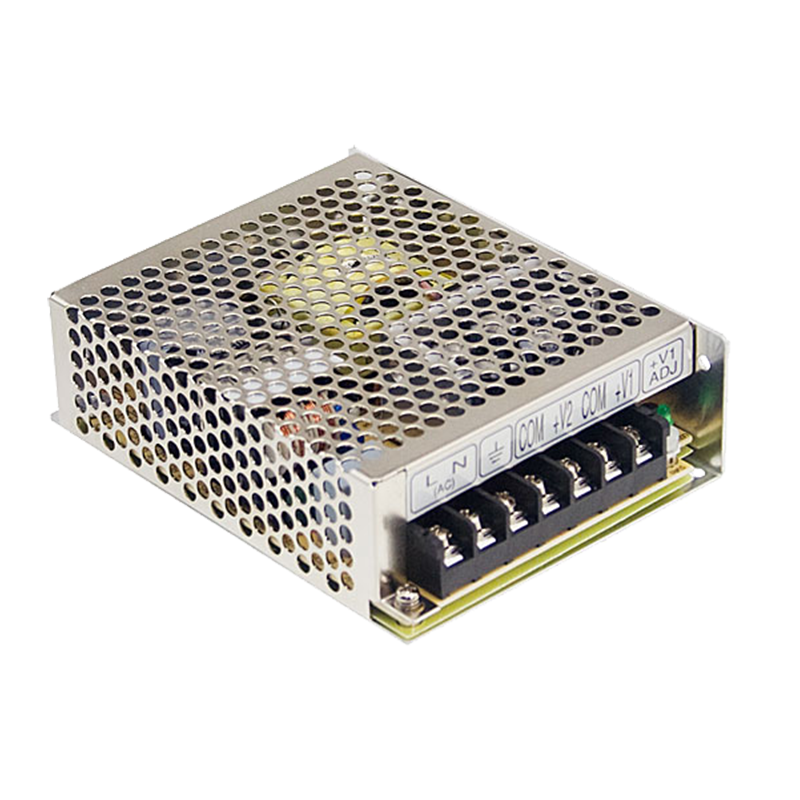

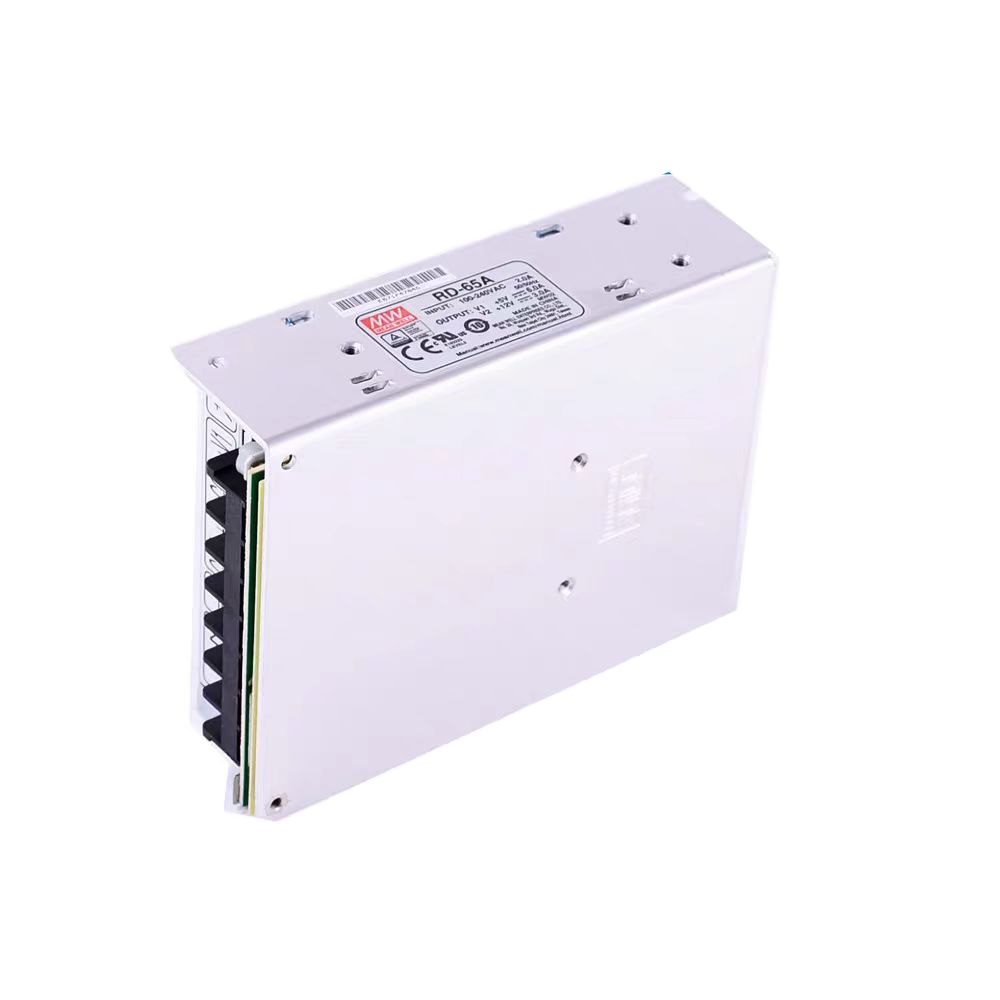

型号 RD-65A RD-65B 输出 输出通道 CH1 CH2 CH1 CH2 直流电压 5V 12V 5V 24V 额定电流 6A 3A 4A 2A 电流范围 备注6 0 ~ 8A 0 ~ 4A 0 ~ 8A 0 ~ 3A 额定功率 备注6 66W 68W 纹波与噪声 (max)备注2 80mVp-p 120mVp-p 80mVp-p 150mVp-p 电压调整范围 CH1: 4.75 ~ 5.5V CH1: 4.75 ~ 5.5V 电压精度备注3 ±2.0% ±6.0% ±2.0% +4,-8% 线性调整率 备注4 ±0.5% ±1.5% ±0.5% ±2.0% 负载调整率 备注5 ±0.5% ±3.0% ±0.5% ±6.0% 启动、上升时间 500ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时) 保持时间(Typ.) 60ms/230VAC 14ms/115VAC(满载时) 输入 电压范围 88 ~ 264VAC或125 ~ 373VDC(承受300VAC浪涌输入5S,无损坏) 频率范围 47 ~ 63Hz 效率(Typ.) 78% 77% 交流电流(Typ.) 2A/115VAC 1.2A/230VAC 浪涌电流(Typ.) 冷启动：50A/230VAC 漏电流 <2mA / 240VAC 保护 过负载 额定输出的110%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复 过电压 CH1: 5.75 ~ 6.75V 保护模式:打嗝模式，电压异常条件移除后可自动恢复 环境 工作温度 -25～+70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0 ~ 50℃) (+5V) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 安规和电磁兼容
(备注7)安全规范 UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3 , EAC TP TC 020 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), 重工业标准, EAC TP TC 020 其它 MTBF 2940.2K hrs min. Telcordia SR-332 (Bellcore) ; 541.0K hrs min. MIL-HDBK-217F (25℃) 尺寸 129*98*38mm (L*W*H) 包装 0.44Kg; 30pcs/14.2Kg/0.72CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率，多路输出时，建议CH1负载>10%。
4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
5. 负载调整率测量方法: 从20%到100%额定负载,其他输出在60%额定负载。
6. 电流范围内每组输出均正常，但总输出功率不能超过额定输出功率。
7. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
8. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
※ 产品免责声明：详情请参阅-
