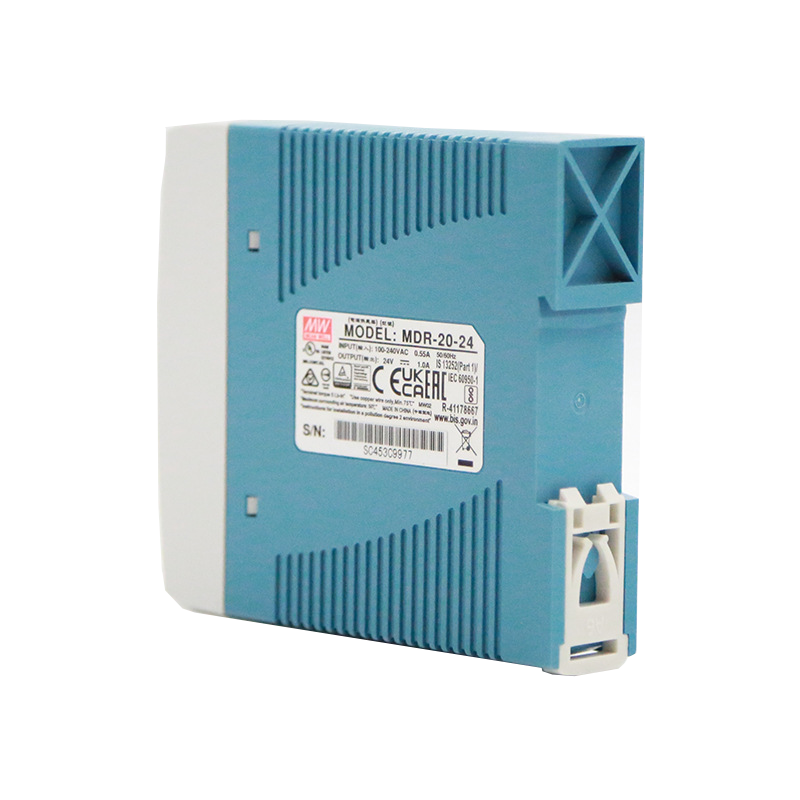

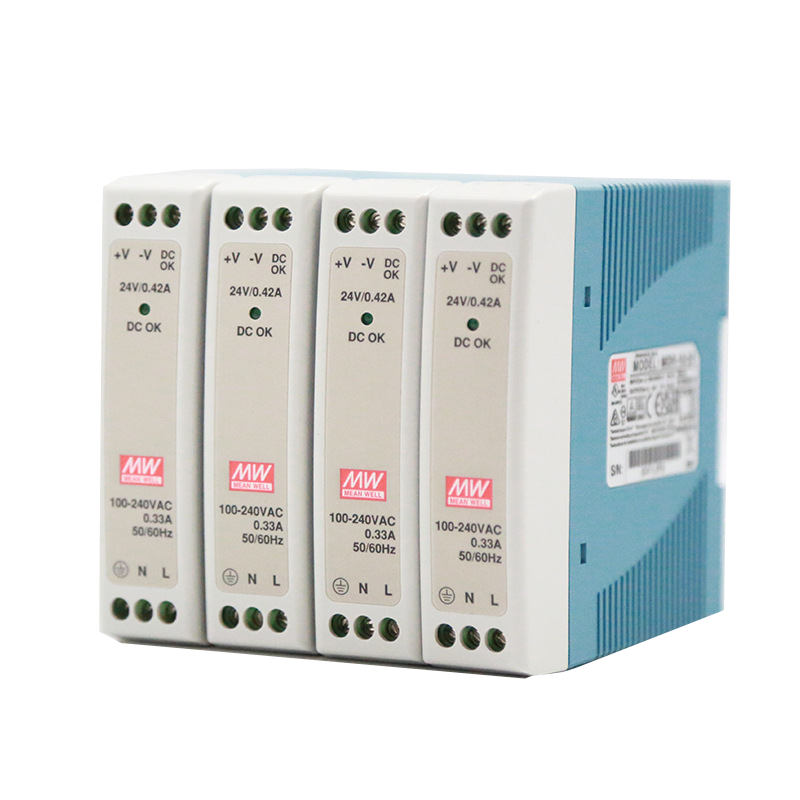

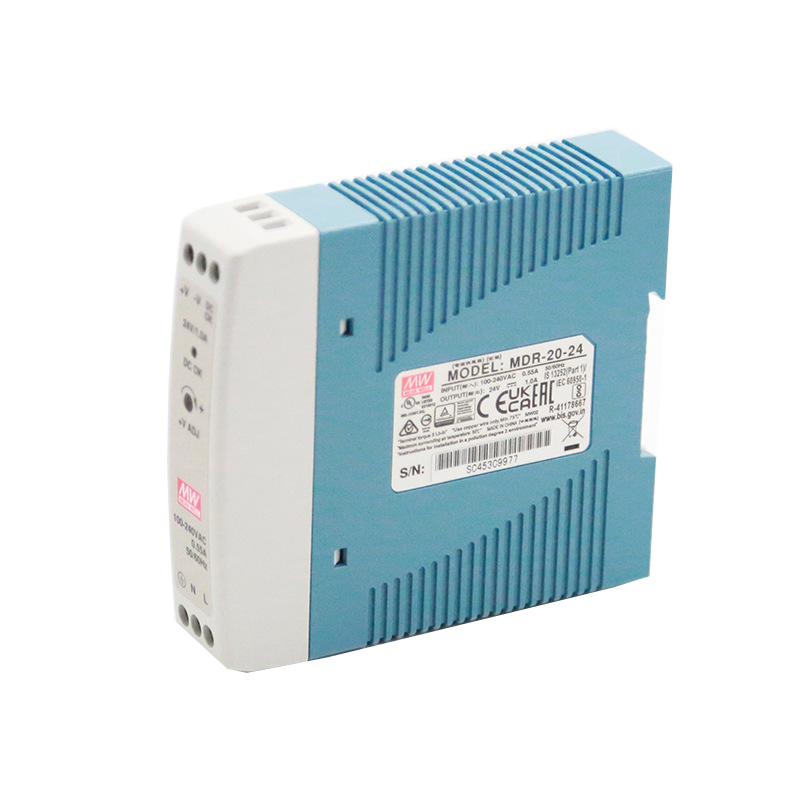

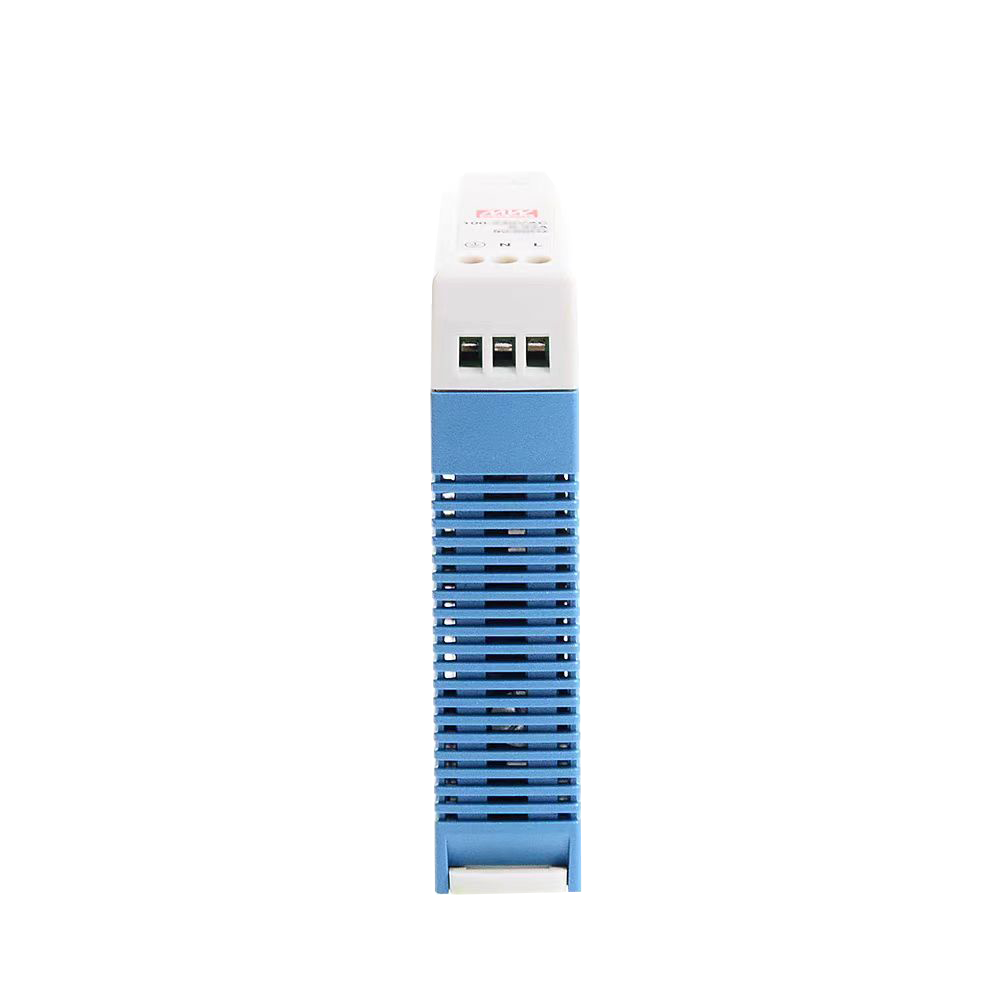

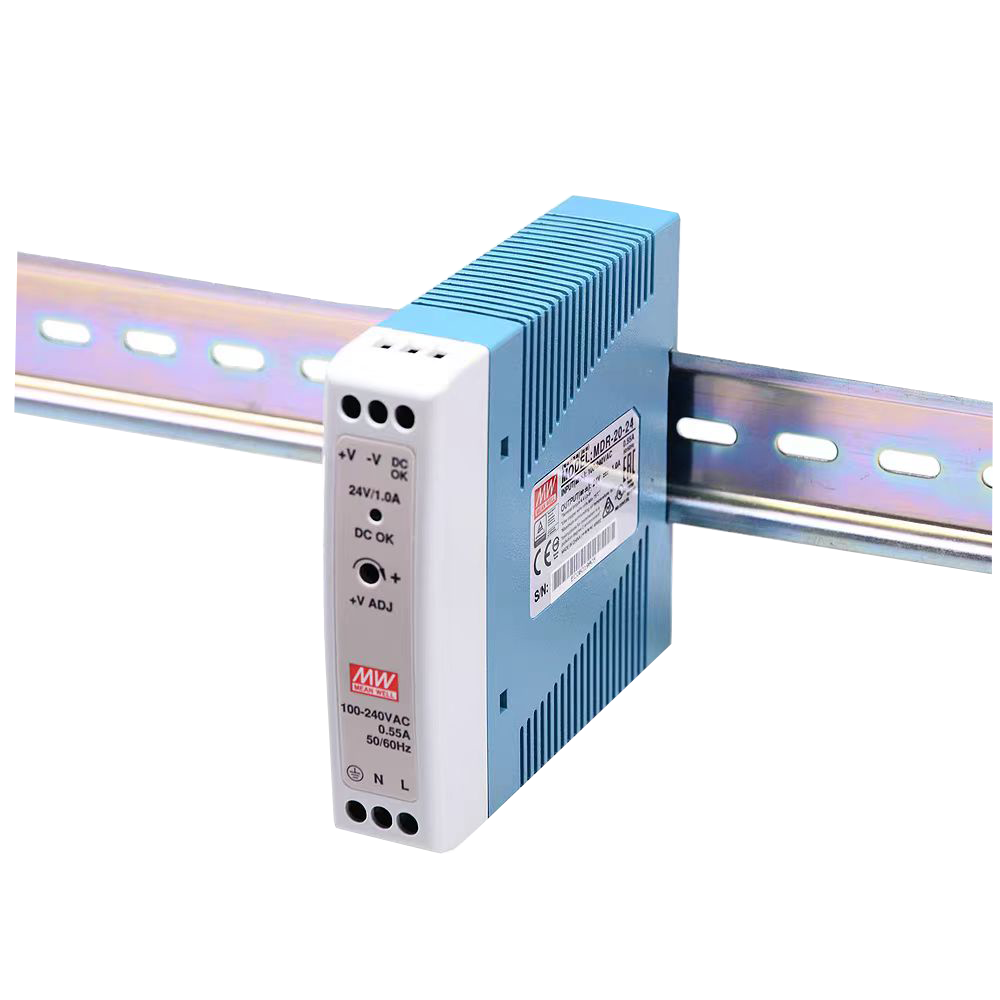

| 型号 | MDR-20-5 | MDR-20-12 | MDR-20-15 | MDR-20-24 | |||||
| 输出 | 直流电压 | 5V | 12V | 15V | 24V | ||||
| 额定电流 | 3A | 1.67A | 1.34A | 1A | |||||
| 电流范围 | 0 ~ 3A | 0 ~ 1.67A | 0 ~ 1.34A | 0 ~ 1A | |||||
| 额定功率 | 15W | 20W | 20W | 24W | |||||
| 纹波与噪声(max)备注2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |||||
| 电压调整范围 | 4.75 ~ 5.5V | 10.8 ~ 13.2V | 13.5 ~ 16.5V | 21.6 ~ 26.4V | |||||
| 电压精度备注3 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| 线性调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| 负载调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |||||
| 启动、上升时间备注5 | 500ms, 30ms/230VAC 1000ms, 30ms/115VAC(满载时) | ||||||||
| 保持时间(Typ.) | 50ms/230VAC 20ms/115VAC(满载时) | ||||||||
| 输入 | 电压范围 | 85 ~ 264VAC或120 ~ 370VDC | |||||||
| 频率范围 | 47 ~ 63Hz | ||||||||
| 效率(Typ.) | 76% | 80% | 81% | 84% | |||||
| 交流电流(Typ.) | 0.55A/115VAC 0.35A/230VAC | ||||||||
| 浪涌电流(Typ.) | 冷启动：20A/115VAC 40A/230VAC | ||||||||
| 漏电流 | <1mA / 240VAC | ||||||||
| 保护 | 过负载 | 额定输出功率的105%~160% | |||||||
| 保护模式:恒电流限制,负载异常条件移除后可自动恢复 | |||||||||
| 过电压 | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | |||||
| 保护模式:关闭输出电压,重启后恢复 | |||||||||
| 功能 | DC OK信号值 (最大) | 3.75 ~ 6V / 50mA | 9 ~ 13.5V / 40mA | 11.5 ~ 16.5V / 40mA | 18 ~ 27V / 20mA | ||||
| 环境 | 工作温度 | -20～+70℃(请参考"减额曲线") | |||||||
| 工作湿度 | 20 ~ 90% RH,无冷凝 | ||||||||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | ||||||||
| 温度系数 | ±0.03%/℃ (0～50℃) | ||||||||
| 耐振动 | 零件:10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟;安装:符合IEC60068-2-6 | ||||||||
| 安规和电磁兼容 (备注4) | 安全规范 | UL508,TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368.1认证通过 | |||||||
| 耐压 | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | ||||||||
| 绝缘阻抗 | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH | ||||||||
| 电磁兼容发射 | 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class B | ||||||||
| 电磁兼容抗扰度 | 符合BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035,BS EN/EN61000-6-1,BS EN/EN61204-3, 轻工业标准, EAC TP TC 020 | ||||||||
| 其它 | MTBF | 2780.8K hrs min. Telcordia SR-332 (Bellcore) ; 236.9K hrs min. MIL-HDBK-217F (25℃) | |||||||
| 尺寸 | 22.5*90*100mm (W*H*D) | ||||||||
| 包装 | 0.17Kg; 72pcs/13.2Kg/1.04CUFT | ||||||||
| 备注 | 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。 2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。 3. 精度：包含设定误差、线性调整率和负载调整率。 4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.cc 上的“EMI测试声明书”。 5. 启动时间是在冷启动时测量的,频繁开关机可能会导致启动时间变长。 6. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。 ※ 产品免责声明：详情请参阅 | ||||||||
