产品特性：
.国际通用全范围交流输入
.保护种类:短路/过负载/过电压/过温度
.自然风冷

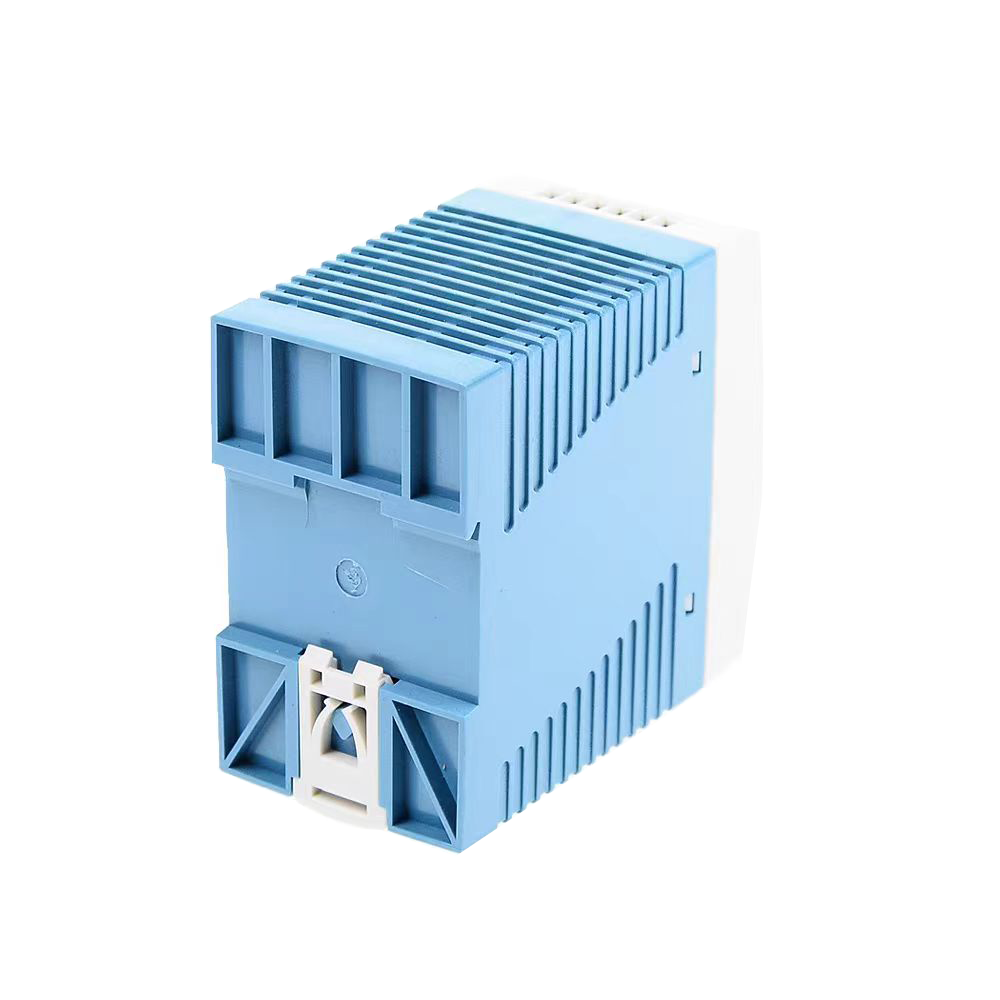

.安装导轨:TS-35/7.5或TS-35/15
.ZCS/ZVS技术,降低功率损耗
.DC OK继电器触动
.LED电源指示灯
.空载功率损耗:<1W
.100%满载老化测试
产品参数：
型号 MDR-100-12 MDR-100-24 MDR-100-48 输出 直流电压 12V 24V 48V 额定电流 7.5A 4A 2A 电流范围 0 ~ 7.5A 0 ~ 4A 0 ~ 2A 额定功率 90W 96W 96W 纹波与噪声(max)备注2 120mVp-p 150mVp-p 200mVp-p 电压调整范围 12 ~ 15V 24 ~ 30V 48 ~ 56V 电压精度备注3 ±1.0% ±1.0% ±1.0% 线性调整率 ±1.0% ±1.0% ±1.0% 负载调整率 ±1.0% ±1.0% ±1.0% 启动、上升时间备注5 3000ms, 50ms/230VAC 3000ms, 50ms/115VAC(满载时) 保持时间(Typ.) 50ms/230VAC 20ms/115VAC(满载时) 输入 电压范围备注6 85 ~ 264VAC或120 ~ 370VDC 频率范围 47 ~ 63Hz 功率因素(Typ.) PF≧0.95/230VAC PF≧0.98/115VAC(满载时) 效率(Typ.) 83% 86% 87% 交流电流(Typ.) 1.3A/115VAC 0.8A/230VAC 浪涌电流(Typ.) 冷启动：30A/115VAC 60A/230VAC 漏电流 <1mA / 240VAC 保护 过负载 额定输出功率的105%~150% 保护模式:恒电流限制,负载异常条件移除后可自动恢复 过电压 15.6 ~ 18V 31.2 ~ 36V 57.6 ~ 64.8V 保护模式:关闭输出电压,重启后恢复 过温度 关闭输出电压,自动恢复或重启后恢复 功能 DC OK信号 继电器触点(最大.): 30V/1A 阻性负载 环境 工作温度 -10～+60℃(请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0～50℃) 耐振动 零件:10 ~ 500Hz, 2G 10分钟/周期, X,Y,Z轴各60分钟;安装:符合IEC60068-2-6 安规和电磁兼容
(备注4)安全规范 UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020,
CNS13438 Class B电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3,
重工业标准, EAC TP TC 020其它 MTBF 2217.8K hrs min. Telcordia SR-332 (Bellcore) ; 346.5K hrs min. MIL-HDBK-217F (25℃) 尺寸 55*90*100mm (W*H*D) 包装 0.42Kg; 30pcs/13.6Kg/0.82CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
EMC测试方法的指引，请参照“EMI测试声明书”。
5. 启动时间是在冷启动时测量的,频繁开关机可能会导致启动时间变长。
6. 低电压输入情况下需减额输出，具体请参照输出减额曲线图。
7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
