产品描述：

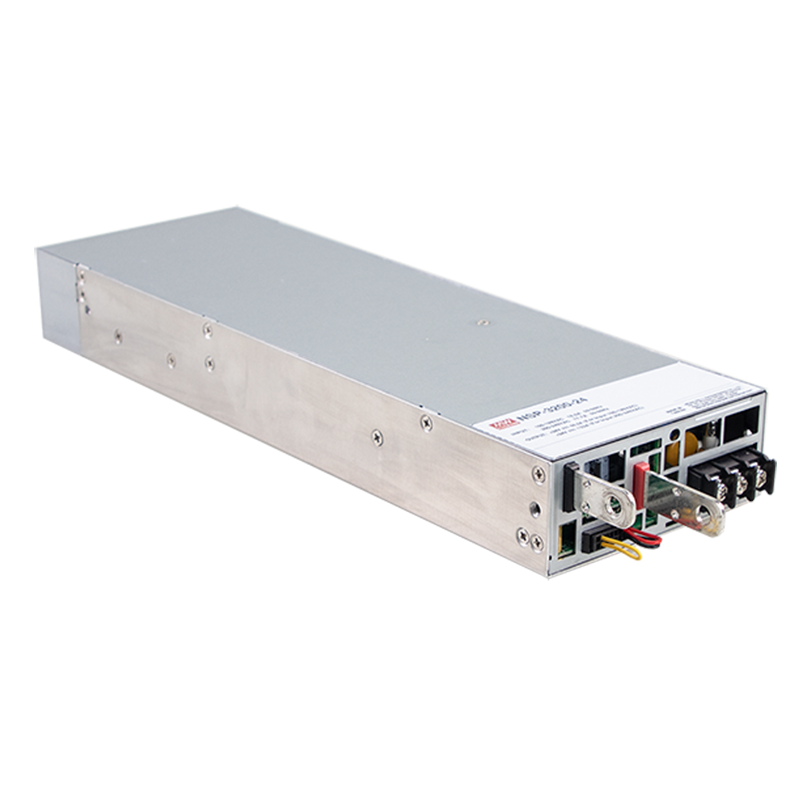

NSP-3200是一款3.2KW单组输出机壳型交流变直流电源供应器,具有1U低外型和37Winch'高功率密度。整系列输入电压范围为90~264VAC，并且能提供可满足大部分工业需求的直流输出。每个机型可通过内部控速风扇来风冷。另外,NSP-3200利用内建多种功能如输出电压可调整，遥控开/关控制，辅助电源等功能提供多种设计灵活性。
产品特性：
‧全范围交流输入
‧内建主动式PFC功能
‧效率高达94.5%

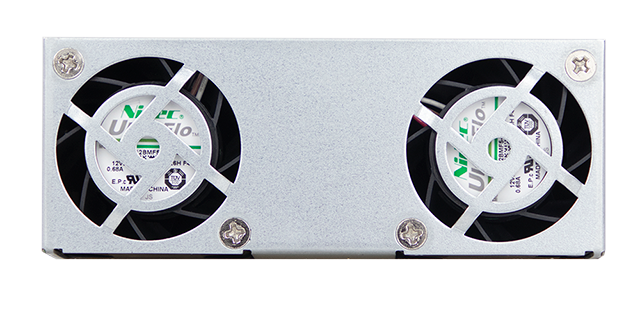

‧内建直流风扇强制冷却
‧输出电压可调
‧内置智能风扇转速控制
‧保护种类：短路/过负载/过电压/过温度
‧设计参考SEMI F47在200VAC
‧可选加喷防潮剂
产品应用：
‧工业控制或自动化装置
‧测试和测量仪器
‧激光相关类机器
‧老化设备
‧数字广播
‧恒流源

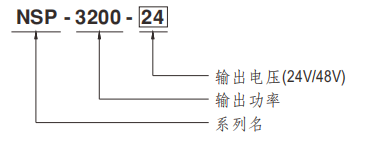

机型编码：
产品参数：
机型 NSP-3200-24 NSP-3200-48 输出 直流电压 24V 48V 额定电流 133A 67A 电流范围 0 ~ 133A 0 ~ 67A 额定功率 3192W 3216W 纹波与噪声 (max) 备注2,3 300mVp-p 480mVp-p 电压调整范围 23.5 ~ 30V 47.5 ~ 58.8V 电压精度 备注4 ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% 负载调整率 ±0.5% ±0.5% 启动、上升时间 1500ms, 60ms/230VAC 满载时 保持时间(Typ.) 16ms / 230VAC at 70% 负载 8ms / 230VAC 满载时 输入 电压范围 备注5 90 ~ 264VAC 127 ~ 400VDC 频率范围 47 ~ 63Hz 功率因子(Typ.) 0.97/230VAC 满载时 效率(Typ.) 备注6 93.5% 94.5% 交流电流(Typ.) 备注5 17A/230VAC 浪涌电流(Typ.) 冷启动 55A/230VAC 漏电流 <2mA / 230VAC 保护 过负载 105 ~ 115% 额定电流 保护类型 :恒流限制模式，5 秒后关闭 O/P 电压。O/P电压下降后，重启恢复 过电压 31.5 ~ 37.5V 63 ~ 75V 保护类型 :关断输出电压,重启后恢复 过温度 关断输出电压,温度下降后自动恢复 功能 输出电压调整(PV) 输出电压是允许在50 ~ 125%额定输出电压之间调整, 请参考以下页面中的功能手册 遥控开关 利用电信号或干接点进行遥控 ON:短路 OFF:开路. 请参考以下页面中的功能手册 遥控侦测 可补偿线压降达0.5V, 请参考以下页面中的功能手册 辅助电源 12V @ 0.8A,公差±10% 警报信号输出 用于T-Alarm和DC-OK的隔离TTL信号输出,请参考以下页面中的功能手册 环境 工作温度 -20 ~ +70℃ (参考"减额曲线") 工作湿度 20 ~ 90% RH 无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 无冷凝 温度系数 ±0.03%/℃ (0 ~ 50℃) 耐振动 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 安规和 电磁兼容
(Note 8)安全规范 UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 参数 标准 测试等级/备注 Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class A Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 电磁兼容抗扰度 BS EN/EN55024, BS EN/EN61000-6-2, design refer to SEMI F47 at 200VAC 参数 标准 测试等级/备注 ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods,
>95% interruptions 250 periods其它 MTBF 637.4K hrs min. Telcordia SR-332 (Bellcore) ; 63.7K hrs min. MIL-HDBK-217F (25℃) 尺寸 325.8*107*41mm (L*W*H) 包装 2.24Kg;4pcs/10Kg/1.09CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 并联操作时，在轻载条件下，输出电压纹波可能高于规格值。当输出负载大于5%时，它将恢复到正常纹波值。
4. 精度：包含设定误差、线性调整率和负载调整率。
5. 低输入电压情况下需减额输出，具体请参照减额曲线图。
6. 效率是在75%负载条件下测得
7. 如果使用PV信号来调节Vo，在某些工作条件下，Vo的纹波噪声可能稍微超过本规格书中定义的额定值。
8. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长600mm*宽900mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
9. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
※ 产品免责声明：详细请参阅
