产品描述：

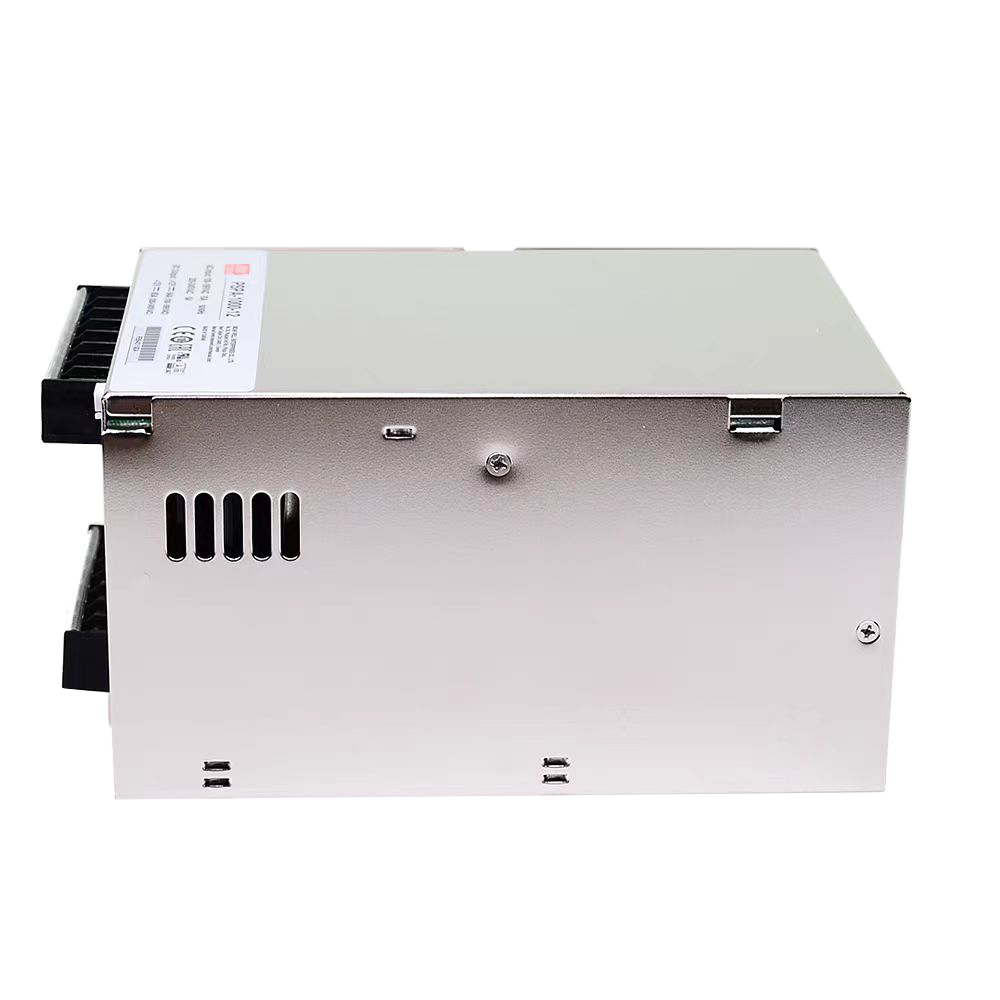

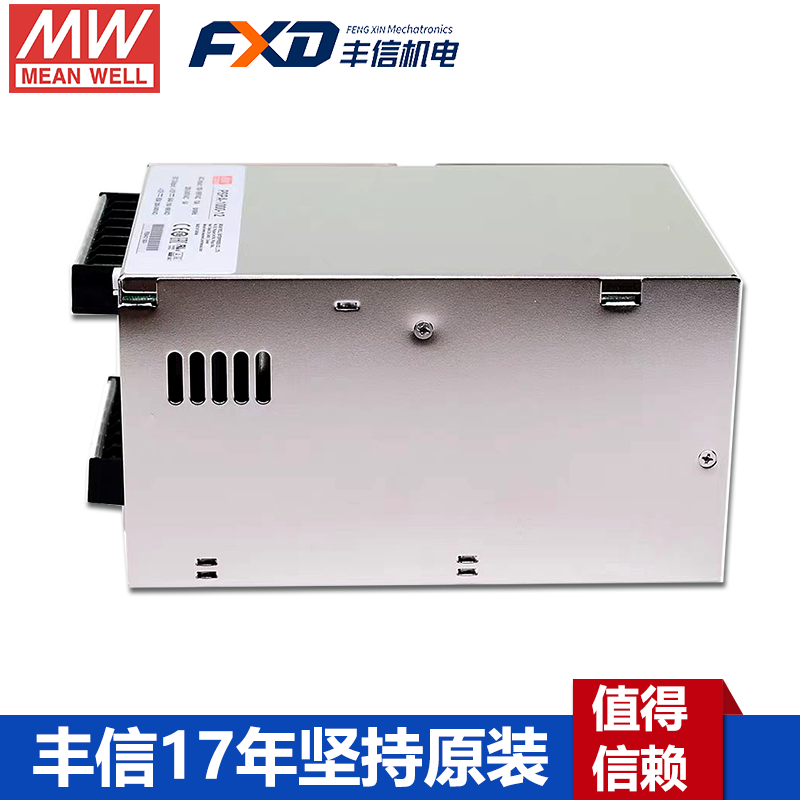

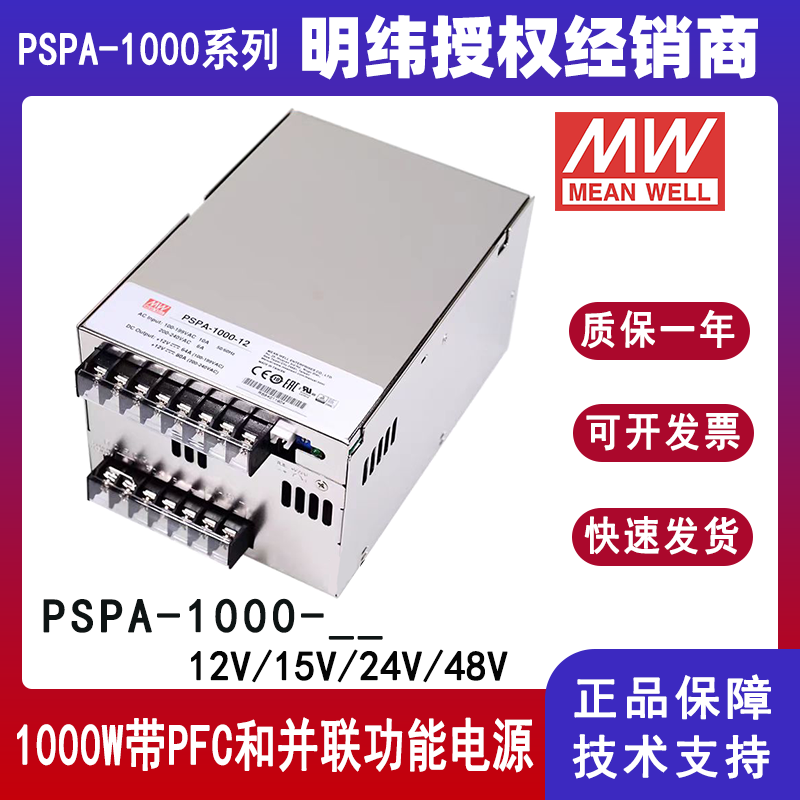

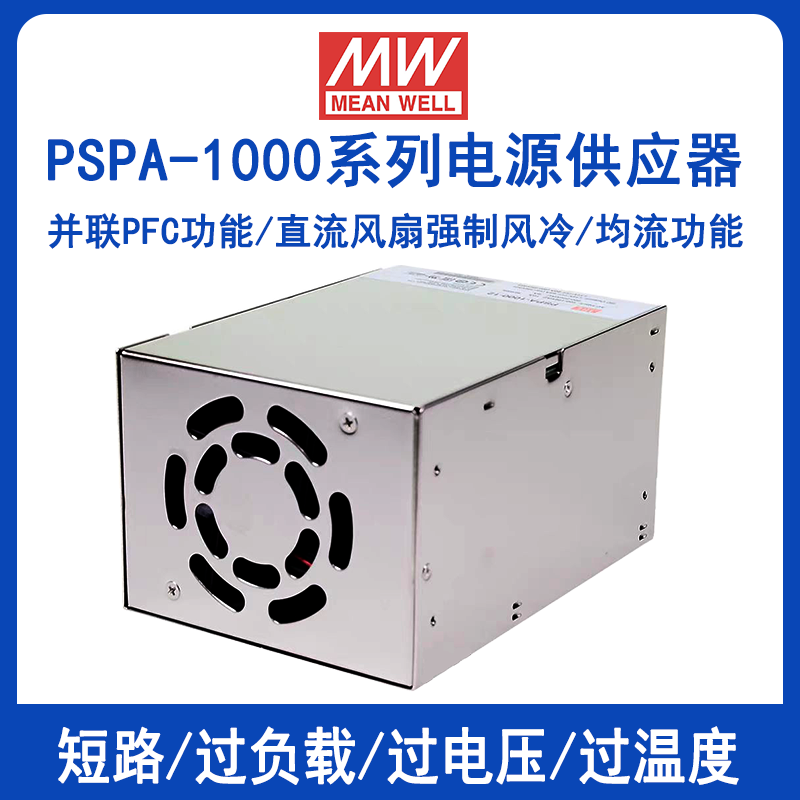

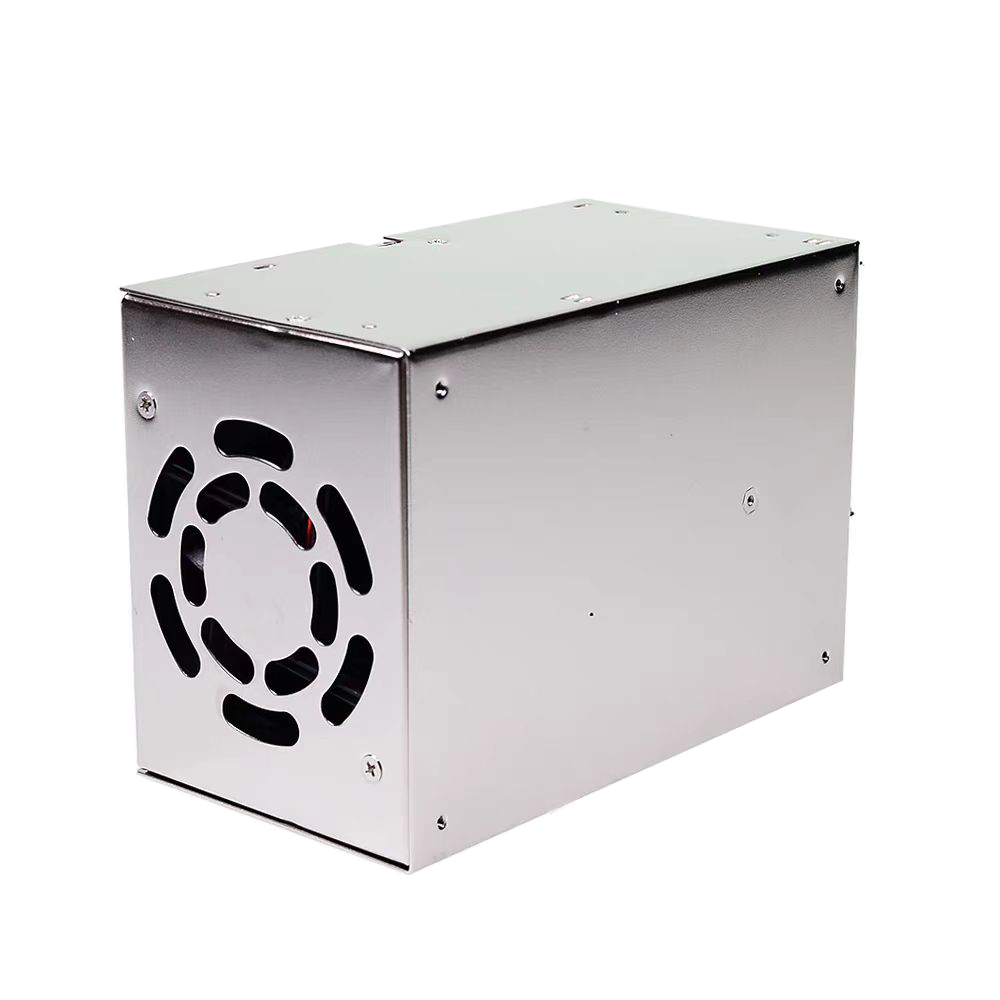

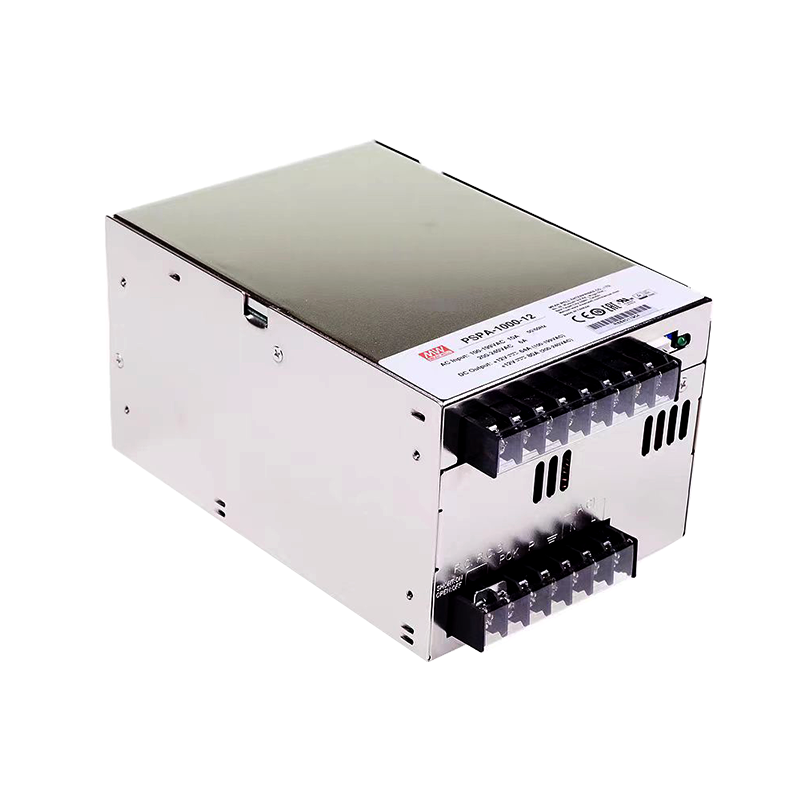

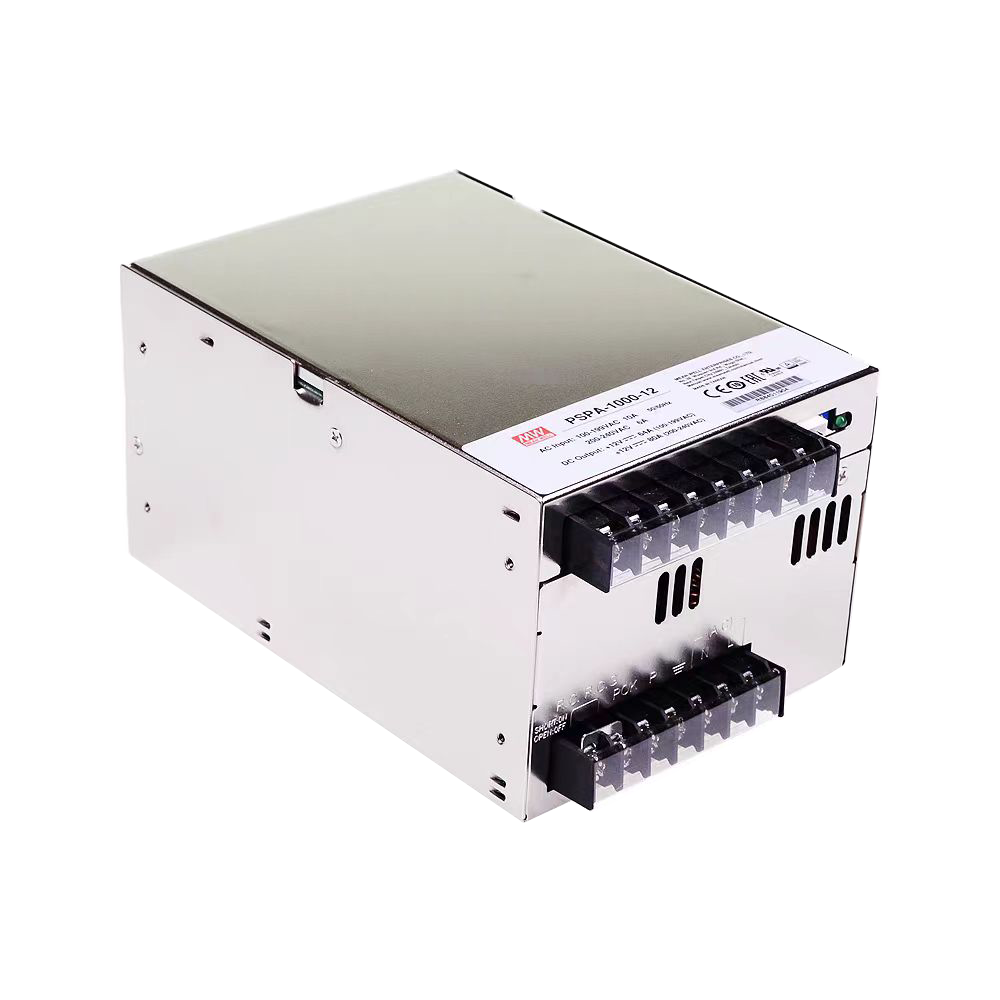

PSPA-1000是一款1KW单组输出机壳型交流变直流电源供应器。整系列输入电压范围为90~264VAC,并且能 提供额定电压在12V和48V间不同型号。因具有94%高转换效率,并且内部有风扇,整系列机型可工作在-20℃~+70℃环境温度。PSPA-1000利用内建多种功能如均流、遥控开/关控制、遥感，为不同类型的应用程序提供了极大的设计灵活性。
产品特性：
‧国际通用全范围交流输入
‧内建主动式PFC功能
‧保护种类：短路/过负载/过电压/过温度
‧内建直流风扇强制冷却
‧均流可达 4000W(3+1)
‧具有DC OK信号输出
‧具有遥控开关
‧具有遥感功能
产品应用：
‧工厂控制或自动化装置
‧测试和测量仪器
‧激光相关类机器
‧老化设备
‧RF应用程序
型号编码：
产品参数：
机型 PSPA-1000-12 PSPA-1000-15 PSPA-1000-24 PSPA-1000-48 输出 直流电压 12V 15V 24V 48V 额定电流 80A 64A 42A 21A 电流范围 0 ~ 80A 0 ~ 64A 0 ~ 42A 0 ~ 21A 额定功率 960W 960W 1008W 1008W 纹波与噪声(max) 备注2 150mVp-p 150mVp-p 200mVp-p 250mVp-p 电压调整范围 11 ~ 14V 14 ~ 17V 22 ~ 28V 46 ~ 56V 电压精度 备注3 ±2.0% ±1.5% ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率 ±2.0% ±1.5% ±0.5% ±0.5% 启动、上升时间 1000ms ,50ms/ 115VAC 1000ms ,50ms/230VAC 保持时间(Typ.) 16ms(满载时) 输入 电压范围 备注4 90 ~ 264VAC(300VAC持续5秒) 127 ~ 370VDC 频率范围 47 ~ 63Hz 功率因数(Typ.) 0.95/230VAC 0.99/ 115VAC(满载时) 效率(Typ.) 92% 93% 93.5% 94% 交流电流(Typ.) 8.5A/ 115VAC 5A/230VAC 浪涌电流(Typ.) 20A/ 115VAC 40A/230VAC 漏电流 <0.5mA/240VAC 保护 过负载 额定输出功率的105 ~ 135% 保护类型 :恒流限制模式,负载异常移除后可 自动恢复 过电压 14.5 ~ 16.5V 18.2 ~ 20.6V 29 ~ 33V 58 ~ 65V 保护类型 :关断输出电压,重启后恢复 过温度 关断输出电压,重启后恢复 功能 均流 可达4000W 或(3+1) 台并联. 请参考功能手册 遥控开关 电源启动:短路 电压关断:开路, 请参考功能手册 遥感 遥感对负载线压降补偿最大为0 .5V, 请参考功能手册 POK信号 TTL信号输出, PSU打开= 2.4 ~ 5V; PSU关闭 = 0 ~ 0.4V, 请参考功能手册 环境 工作温度 -20 ~ +70C (参考"减额曲线") 工作湿度 20 ~ 90% RH无冷凝 存储温度、湿度 -40 ~ +85C, 10 ~ 95% RH 温度系数 ±0.03%/C (0 ~ 50C) 耐振动 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟 安规和
电磁
兼容
(备注5)安全规范 UL62368- 1, CAN/CSA C22.2 No. 62368- 1, TUV BS EN/EN62368- 1, BSMI CNS14336- 1, AS/NZS62368. 1,
EAC TP TC 004认证通过耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 参数 标准 测试等级/备注 Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 电磁兼容抗扰度 BS EN/EN55035, BS EN/EN61000-6-2, BSMI CNS13438 参数 标准 测试等级/备注 ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4- 11 >95% dip 0.5 periods, 30% dip 25 periods, 其它 MTBF 807 . 1K hrs min . Telcordia SR-332 ( Bellcore) ; 94 .9K hrs min . MIL- HDBK-217F (25C) 尺寸 170*120*93mm (L*W*H) 包装 1.93Kg ; 8pcs/ 16.4Kg/ 1.53CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 低电压输入情况下需减额输出，具体请参照输出减额曲线图。
5. 电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm ，长360mm*宽360mm的金属铁板上测试。
电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
6. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5C/1000m比例下降，有风扇机型环境温度依每5C/1000m比例下降。
※ 产品免责声明：详细请参阅
