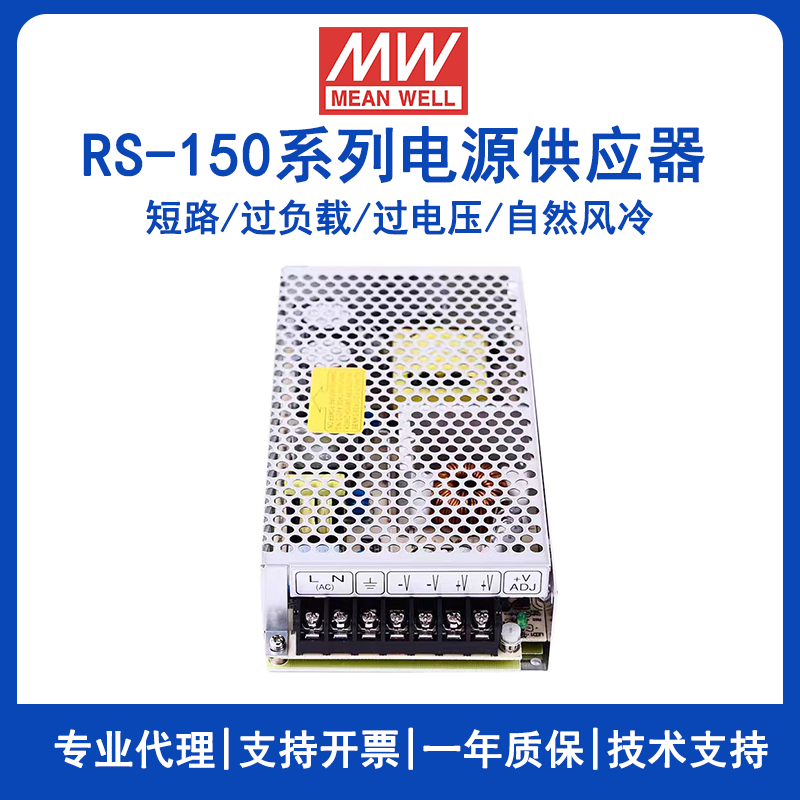

产品特性：
.国际通用全范围交流输入
.保护种类:短路/过负载/过电压
.自然风冷
.LED电源指示灯
.100%满载老化
.全部使用105℃长寿命电解电容
.能承受300VAC浪涌输入5秒
.工作温度高达70℃
.承受5G振动测试
.高效率，长寿命和高信赖性
产品参数：
型号 RS-150-3.3 RS-150-5 RS-150-12 RS-150-15 RS-150-24 RS-150-48 输出 直流电压 3.3V 5V 12V 15V 24V 48V 额定电流 30A 26A 12.5A 10A 6.5A 3.3A 电流范围 0 ~ 30A 0 ~ 26A 0 ~ 12.5A 0 ~ 10A 0 ~ 6.5A 0 ~ 3.3A 额定功率 99W 130W 150W 150W 156W 158.4W 纹波与噪声 (max)备注2 80mVp-p 80mVp-p 120mVp-p 120mVp-p 120mVp-p 200mVp-p 电压调整范围 3.2V ~ 3.5V 4.75 ~ 5.5V 11.4 ~ 13.2V 14.25 ~ 16.5V 22.8 ~ 26.4V 45.6 ~ 52.8V 电压精度备注3 ±3.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% 线性调整率备注4 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 负载调整率备注5 ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% 启动、上升时间 800ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时) 保持时间(Typ.) 28ms/230VAC 20ms/115VAC(满载时) 输入 电压范围 88 ~ 132VAC/176~264VAC(开关置换)或248 ~ 373VDC(承受300VAC浪涌输入5S,无损坏) 频率范围 47 ~ 63Hz 效率(Typ.) 74% 78% 83% 84% 86% 86% 交流电流(Typ.) 3A/115VAC 2A/230VAC 浪涌电流(Typ.) 冷启动:40A/230VAC 漏电流 <2mA / 240VAC 保护 过负载 备注8 额定输出的110%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复 过电压 3.8 ~ 4.45V 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V 55.2 ~ 64.8V 保护模式:打嗝模式，电压异常条件移除后可自动恢复 环境 工作温度 -25～+70℃ (请参考"减额曲线") 工作湿度 20 ~ 90% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0 ~ 50℃) 耐振动 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟 安规和电磁兼容
(备注6)安全规范 UL62368-1,TUV BS EN/EN62368-1, AS/NZS 62368.1,EAC TP TC 004认证通过 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3 ,EAC TP TC 020 电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), 重工业标准 ,EAC TP TC 020 其它 MTBF 3044.1K hrs min. Telcordia SR-332 (Bellcore) ; 437.3K hrs min. MIL-HDBK-217F (25℃) 尺寸 199*98*38mm (L*W*H) 包装 0.7Kg; 20pcs/14Kg/0.85CUFT 备注 1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
5. 负载调整率测量方法: 从0%到100%额定负载。
6. 电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
EMC测试方法的指引，请参照明纬公司的“EMI测试声明书”。
7. 启动时间长度是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
8. 在为3.3V和5V选择输出线时请特别注意,以防止产品在做过载和短路保护时进入恒功率模式。
9. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
※ 产品免责声明：详情请参阅-
