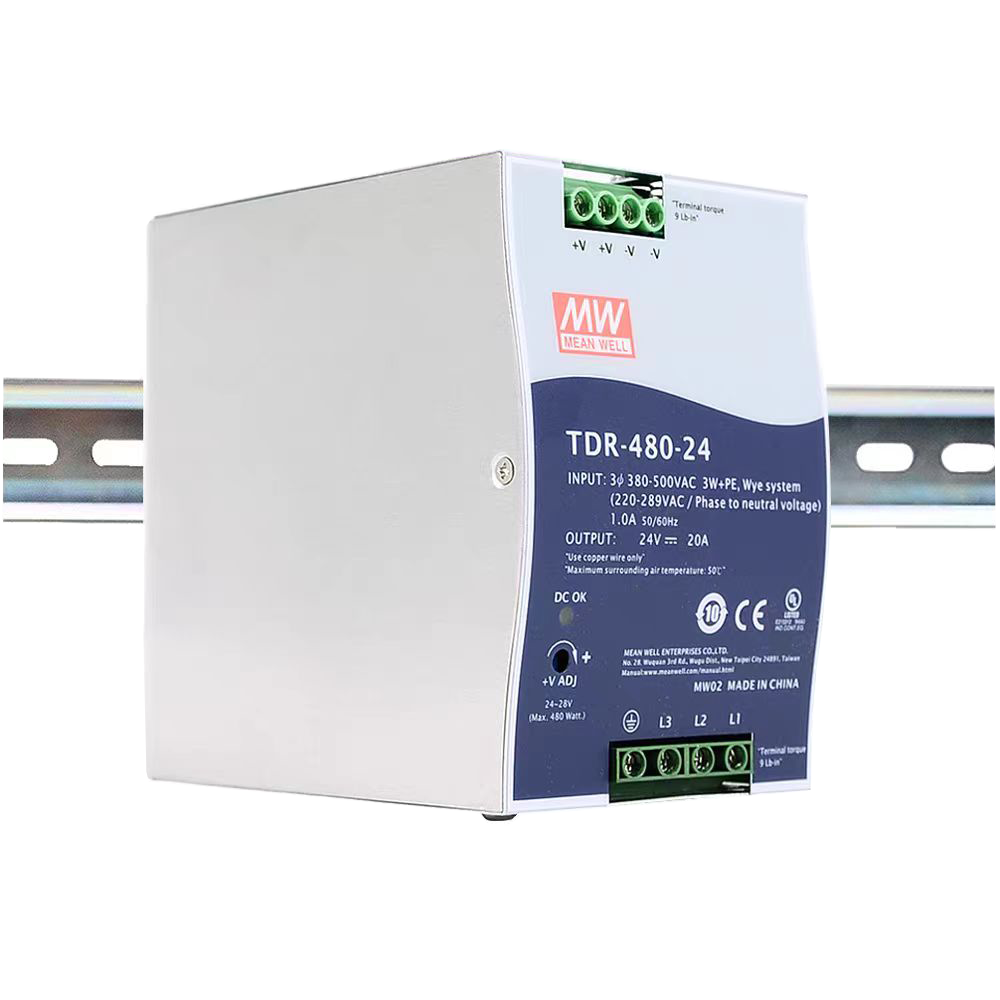

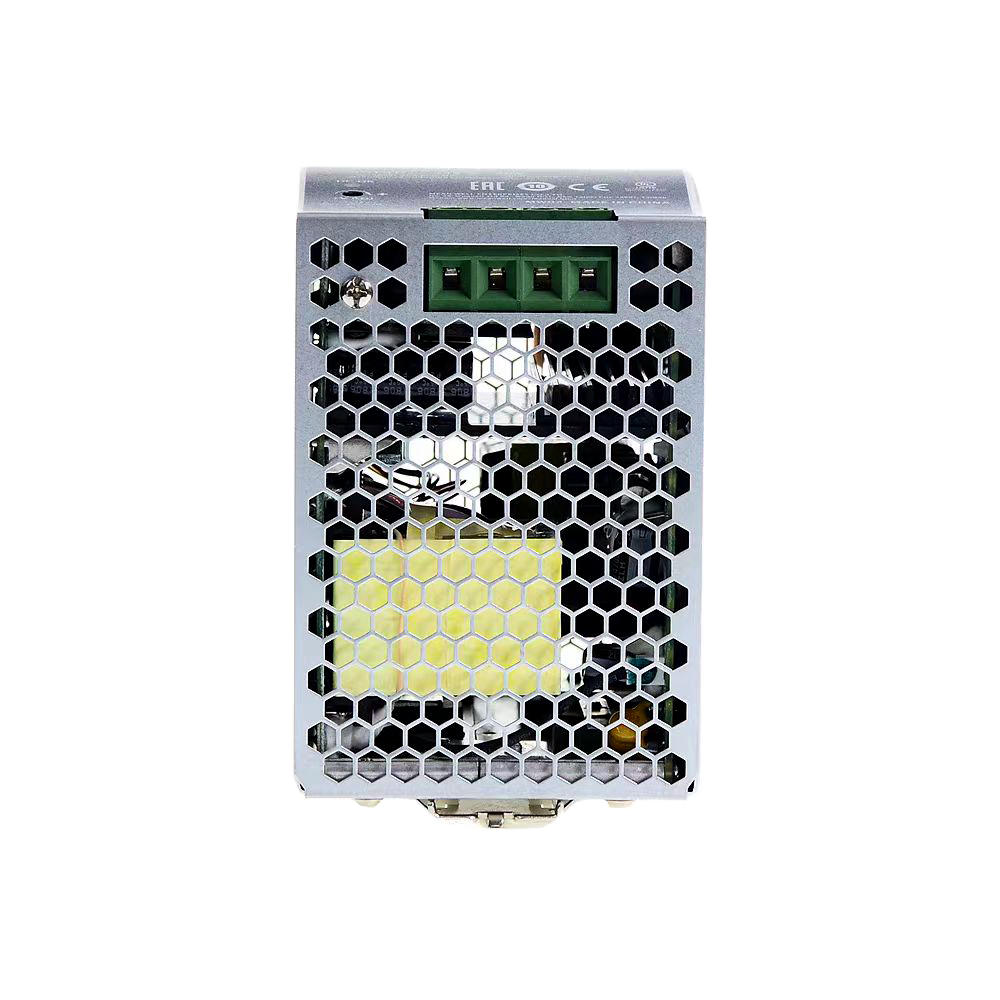

产品描述：
TDR-480是一款经济薄型符合德国工业标准的480W导轨型电源供应器,适合安装在TS-35/7.5或TS-35/15的轨道上,在允许节约空间橱柜内本体被设计为85.5mm宽度,整个系列都采用从3φ 340VAC到550VAC全范围交流输入(可双相操作),并均符合BS EN/EN61000-3-2标准关于欧盟指定的谐波电流规范。TDR-480是用金属外壳设计,便于提高机台散热消耗,工作效率高达93%,在空气循环条件下整个系列能工作在-30℃到70℃环境温度中,它具备恒流模式过载保护功能,适合各种各样的电感性或电容性负载应用,完整的保护功能及符合工业控制设备(UL61010-1,UL61010-2-201,BS EN/EN61558-1,BS EN/EN61558-2-16EACTP TC 004等等)相关认证,使TDR-480成为一个极具竞争力的工业应用的电源解决方案。
产品特性：
‧340~550V三相宽范围交流输入(可双相操作)
‧宽度仅85.5mm
‧具有被动式PFC功能，符合BS EN/EN61000-3-2
‧效率高达93%,低损耗
‧保护种类：短路/过负载/过电压/过温度
‧自然风冷
‧满载-30~+60°
‧内置恒电流限制电路
‧安装轨道:TS-35/7.5或15
‧UL61010(工业控制设备)认证
‧BS EN/EN61000-6-2(BS EN/EN50082-2)工业耐受等级
‧DC OK继电器触点
产品应用：
‧工业控制系统
.半导体制造设备
‧工厂自动化
‧机电设备

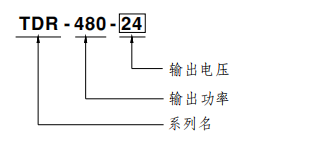

机型编码：
产品参数：
型号 TDR-480-24 TDR-480-48 输出 直流电压 24V 48V 额定电流 20A 10A 电流范围 0 ~ 20A 0 ~ 10A 额定功率 480W 480W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 电压调整范围 24 ~ 28V 48 ~ 55V 电压精度 备注3 ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% 负载调整率 ±1.0% ±1.0% 启动、上升时间 1200ms, 60ms/400VAC 800ms, 60ms/500VAC(满载时) 保持时间(Typ.) 20ms/400VAC 20ms/500VAC(满载时) 输入 电压范围 备注4 三相340 ~ 550VAC(可双相操作) 480 ~ 780VDC 频率范围 47 ~ 63Hz 功率因数(Typ.) PF≧0.9/400VAC PF≧0.88/500VAC at full load 效率(Typ.) 92.5% 93% 交流电流(Typ.) 0.85A/400VAC 0.7A/500VAC 浪涌电流(Typ.) 冷启动50A 漏电流 <3.5mA / 530VAC 保护 过负载 额定输出功率的105%~ 130% 保护模式:恒流模式,负载将在3秒后关闭,重启可自动恢复 过电压 29 ~ 33V 56 ~ 65V 保护模式:关断输出，电源重启后可恢复 环境 工作温度 备注5 -30～+70℃ (请参考"减额曲线") 工作湿度 20 ~ 95% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0～50℃) 耐振动 组件: 10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 安规和电磁兼容
(备注4)安全规范 UL508, IEC60950-1, UL 62368-1, AS/NZS 62368.1,EAC TP TC 004,设计参考BS EN/EN62368-1 耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK(可选):0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 Parameter Standard Test Level / Note Conducted BS EN/EN55032(CISPR32) / BS EN/EN61204-3 Class B Radiated BS EN/EN55032(CISPR32) / BS EN/EN61204-3 Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ------- 电磁兼容抗扰度 BS EN/EN55035 , BS EN/EN61204-3 Parameter Standard Test Level /Note ESD BS EN/EN61000-4-2 Level 4, 15KV air ; Level 4, 8KV contact Radiated Field BS EN/EN61000-4-3 Level 3 EFT/Burest BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV / Line-Line, Level 4, 4KV/ Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and interruptions BS EN/EN61000-4-11 ＞95% dip 0.5 periods, 30% dip 25
periods＞ 95% interruptions 250 periods其它 MTBF 1174.0K hrs Telcordia SR-332(Bellcore) ; 108.3K hrs MIL-HDBK-217F (25℃) 尺寸 85.5*125.2*128.5mm (W*H*D) 包装 1.51Kg; 8pcs/13Kg/1.16CUFT 备注 1. 如未特别说明，所有规格参数均在输入为400VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4.低输入电压情况下需减额输出，具体请参照"减额曲线"图。
5.安装间隙 当加载全功率时,建议顶部 底部 左右边相邻的设备是一个热源,建议毫米间隙。
6. 电源被视为是一个独立的元件，但最终电源仍需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。
7. 当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
※ 产品免责声明：详情请参阅
