产品描述：
NDR-240是一款经济薄型符合德国工业标准的240W导轨型电源供应器,适合安装在TS-35/7.5或TS-35/15的轨道上,在允许节约空间橱柜内本体被设计为63毫米宽度,整个系列都采用从90Vac到264Vac全范 围交流输入,并均符合BS EN/EN61000-3-2标准关于欧盟指定的谐波电流规范。
NDR-240是用金属外壳设计,便于提高机台散热消耗,工作效率高达90%,在空气循环条件下整个系列能工作在-20℃到70℃环境温度中,它具备恒流模式过载保护功能,适合各种各样的电感性或电容性负载应用,完整的保护功能及符合工业控制设备(UL508,TUV BS EN/EN62368-1及其他)相关认证,使NDR-240成为一个极具竞争力的工业应用的电源解决方案。
产品特性：
‧国际通用全范围交流输入
.具有主动式PFC功能
‧保护种类：短路/过负载/过电压/过温度
‧可以装在TS-35/7.5或15上
‧UL508(工业控制设备)认证通过
‧BS EN/EN61000-6-2(BS EN/EN50082-2)工业抗扰度
‧自然风冷
‧100%满载老化
产品应用：
‧工业控制系统
‧半导体制造设备
‧工厂自动化
‧机电设备

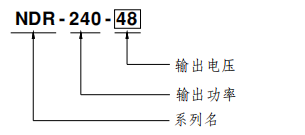

机型编码：
产品参数：
型号 NDR-240-24 NDR-240-48 输出 直流电压 24V 48V 额定电流 10A 5A 电流范围 0 ~ 10A 0 ~ 5A 额定功率 240W 240W 纹波与噪声(max)备注2 150mVp-p 150mVp-p 电压调整范围 24 ~ 28V 48 ~ 55V 电压精度备注3 ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% 负载调整率 ±1.0% ±1.0% 启动、上升时间 1500ms,100ms/230VAC 3000ms, 100ms/115VAC(满载时) 保持时间(Typ.) 28ms/230VAC 22ms/115VAC(满载时) 输入 电压范围 备注4 90 ~ 264VAC 127 ~ 370VDC 频率范围 47 ~ 63Hz 功率因素(Typ.) PF>0.98/115VAC, PF>0.95/230VAC at full load 效率(Typ.) 88.5% 90% 交流电流(Typ.) 2.5A/115VAC 1.3A/230VAC 浪涌电流(Typ.) 20A/115VAC 35A/230VAC 漏电流 <1mA / 240VAC 保护 过负载 额定输出功率的105%~ 130% 保护模式:恒流模式，负载异常条件移除后可自动恢复 过电压 29 ~ 33V 56 ~ 65V 保护模式:关断输出，电源重启后可恢复正常输出 过温度 关断输出，电源重启后可恢复正常输出 环境 工作温度 -20～+70℃ (请参考"减额曲线") 工作湿度 20 ~ 95% RH,无冷凝 储存温度、湿度 -40 ~ +85℃, 10 ~ 95% RH 温度系数 ±0.03%/℃ (0～50℃) 耐振动 组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 安规和电磁兼容
(备注6)安全规范 UL508,EAC TP TC 004, BSMI CNS14336-1,TUV BS EN/EN62368-1, IS13252(Part1)/IEC60950-1,
KC K60950-1(for 48V only)认证通过耐压 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 绝缘阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH 电磁兼容发射 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020,CNS13438,
KSC 9832(for 48V only)电磁兼容抗扰度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工业标准, EAC TP TC 020,KSC 9835(for 48V only) 其它 MTBF 1645.2K hrs min. Telcordia SR-332 (Bellcore) ; 230.2K hrs min. MIL-HDBK-217F (25℃) 尺寸 63*125.2*113.5mm (W*H*D) 包装 1Kg; 12pcs/13Kg/1.22CUFT
